SBEC im RC-Modell - worauf es bei Spannung und Reserve ankommt

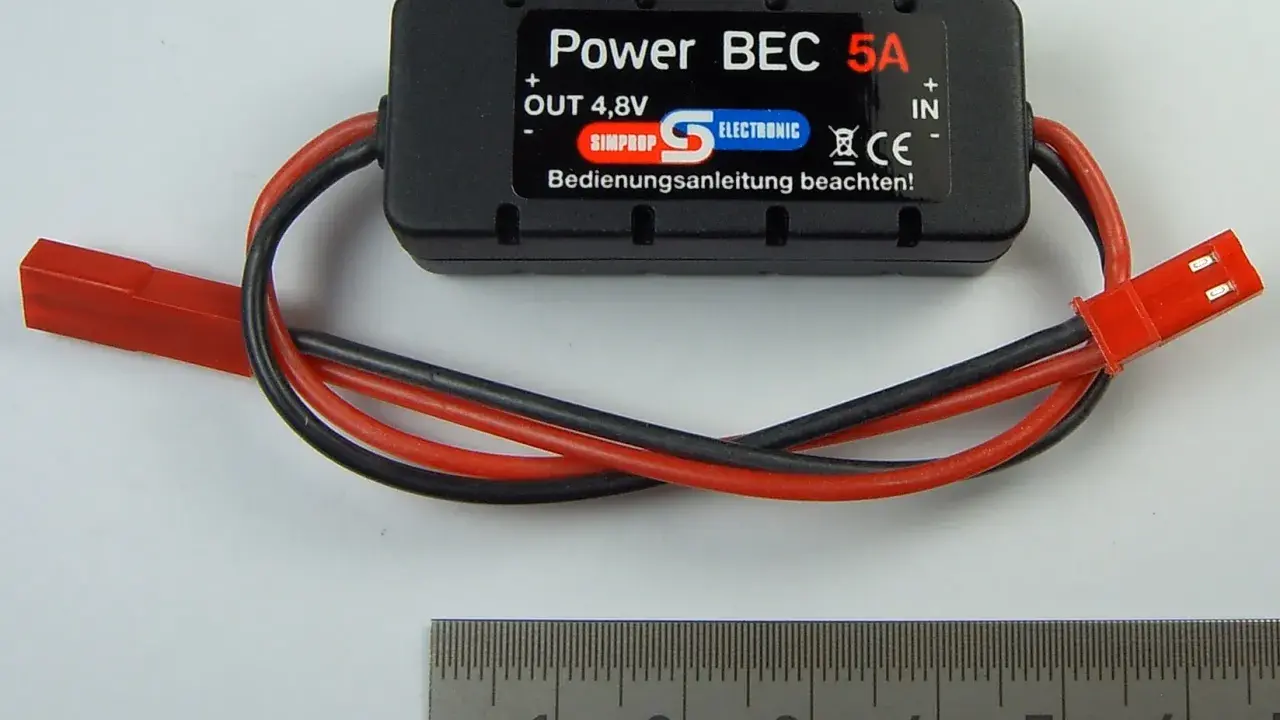

Power BEC 5A mit 4,8V Ausgang. Dieses sbec-Modul von Simprop Electronic ist für Modellbauanwendungen gedacht.

Geschrieben von

Ortwin Weigel

Veröffentlicht am

24. Apr. 2026

Inhaltsverzeichnis

Ein SBEC ist eines dieser Bauteile, die im RC-Modell unscheinbar wirken, aber über Zuverlässigkeit oder Ärger entscheiden können. Es wandelt die Spannung des Fahr- oder Flugakkus in eine stabile Versorgung für Empfänger, Servos und Zusatzfunktionen um. In diesem Artikel erkläre ich, wie diese Schaltung arbeitet, worin sie sich von einem linearen BEC unterscheidet und wie du Spannung, Stromreserve und Verkabelung im Modell vernünftig auswählst.

Die wichtigsten Punkte auf einen Blick

  • Ein SBEC ist ein Schaltregler, kein einfacher Spannungsvernichter.
  • Ab 4S und bei mehreren digitalen Servos ist ein Schaltregler meist die bessere Wahl.
  • Die Ausgangsspannung muss zum schwächsten Bauteil passen, nicht zum stärksten Servo.
  • Für robuste Setups zählt die Reserve bei Lastspitzen mehr als der Nennwert auf dem Aufkleber.
  • Im Empfängerstrang sollte nur eine aktive Spannungsquelle einspeisen.

Was ein SBEC im RC-Modell wirklich leistet

Im Kern ersetzt ein BEC die separate Empfängerbatterie. Ein SBEC macht das mit Schaltregler-Technik: Die höhere Akkuspannung wird nicht einfach „verbrannt“, sondern effizient auf eine nutzbare Niederspannung umgesetzt. Genau das ist der Grund, warum ich bei modernen RC-Setups nicht nur auf den Motorregler schaue, sondern immer auch auf die Versorgungsseite für Empfänger und Servos.

Die Begriffe werden im Handel allerdings nicht immer sauber getrennt. Praktisch hilft mir diese Einordnung am meisten:

Begriff Typische Technik Praxis im Modellbau
BEC oft linear einfach und günstig, aber bei höherer Eingangsspannung schnell warm
SBEC Schaltregler effizienter, besser für mehr Zellen und höhere Last
UBEC meist separates Schaltreglermodul Nachrüstung oder starke Zusatzversorgung

Ich trenne diese Namen bewusst, weil Hersteller sie nicht immer einheitlich verwenden. Für die Praxis zählt am Ende nicht das Etikett, sondern ob das Modul unter Last sauber regelt, Spannungsabfälle abfängt und genug Reserve für digitale Servos hat. Genau an diesem Punkt wird aus einem technischen Detail ein echtes Sicherheitsbauteil.

Der Unterschied wirkt klein, macht im Modell aber den entscheidenden Sprung zwischen „funktioniert am Tisch“ und „hält auch bei Belastung sauber durch“.

Warum der Schaltregler bei hohen Akku-Spannungen im Vorteil ist

Der Grund für den Wechsel zu SBEC-Technik ist banal und wichtig zugleich: Wärme. Ein linearer Regler muss die Differenz zwischen Akku- und Zielspannung in Verlustleistung umsetzen. Rechnet man ein Beispiel durch, wird das schnell deutlich: Von einem voll geladenen 4S-Akku mit 16,8 V auf 6 V bei 3 A entstehen schon rund 32 W Abwärme. Bei 6S und ebenfalls 3 A sind es knapp 58 W. Das ist im kompakten RC-Modell kein harmloser Nebeneffekt, sondern ein echtes thermisches Problem.

Ein SBEC arbeitet hier deutlich entspannter. Es bleibt kühler, liefert bei höheren Eingangsspannungen stabilere Ergebnisse und ist für kurze Lastspitzen besser geeignet. Das ist besonders wichtig, wenn digitale Servos kräftig anfahren, gegen Ruderdruck arbeiten oder in einem Crawler permanent unter Last stehen. Ich würde deshalb sagen: Je höher die Zellzahl und je anspruchsvoller die Servolast, desto klarer kippt die Entscheidung zugunsten eines Schaltreglers.

Ein linearer BEC kann in sehr kleinen, leichten Setups noch sinnvoll sein. Sobald aber 3S, 4S oder mehr ins Spiel kommen, setze ich in der Regel lieber auf Schalttechnik. Das spart nicht nur Temperatur, sondern auch Reserven für den Moment, in dem das Modell wirklich arbeitet und nicht nur auf dem Werktisch steht.

Wenn klar ist, warum die Technik sinnvoll ist, kommt die wichtigere Praxisfrage: Welche Spannung und welche Stromreserve braucht dein Modell konkret?

Welche Spannung und welche Stromreserve ich wählen würde

Die beste Ausgangsspannung ist nicht die höchste, sondern die, die alle Komponenten sicher vertragen. Viele Systeme laufen heute bei 6,0 V sehr unkompliziert, während 7,4 V oder 8,4 V nur dann sinnvoll sind, wenn Empfänger, Servos und Zusatzmodule ausdrücklich dafür ausgelegt sind. Ich prüfe daher immer zuerst die Freigabe des schwächsten Bauteils im System.

Ausgangsspannung Geeignet für Worauf ich achte
5,2 V ältere Empfänger, Standardservos, sehr konservative Setups nicht für HV-Servos gedacht
6,0 V viele Flug-, Auto- und Bootmodelle guter Allroundwert mit breiter Kompatibilität
7,4 V HV-Servos und kräftige Steuerungen nur mit Freigabe von Empfänger und Zubehör
8,4 V echte HV-Systeme nur wenn alle Komponenten dafür ausgelegt sind

Bei der Stromreserve denke ich nicht in Marketingzahlen, sondern in Lastspitzen. Ein Servo zieht beim Anlaufen, Halten oder Blockieren deutlich mehr Strom als im Leerlauf. Deshalb ist für mich der Dauerstromwert nur die halbe Wahrheit. Wichtiger ist, ob das SBEC auch bei mehreren schnellen Servobewegungen gleichzeitig stabil bleibt.

Setup Typische Reserve Mein Blick darauf
Kleiner Parkflyer oder leichtes Fahrzeug 2-3 A nur mit kleinen Servos und wenig Zusatzlast sinnvoll
Sportmodell, Crawler, mittlere Boote 5-8 A guter Bereich für digitale Servos und längere Lastspitzen
Großmodell, viele Servos, HV-System 8 A aufwärts lieber externes SBEC oder Redundanz einplanen

Ich kalkuliere hier lieber mit Reserve als knapp. Das ist keine Spielerei, sondern verhindert genau die Spannungseinbrüche, die später wie ein Funkproblem aussehen, in Wirklichkeit aber nur eine überforderte Stromversorgung sind. Sobald diese Werte feststehen, bleibt die Verkabelung, und dort passieren die meisten vermeidbaren Fehler.

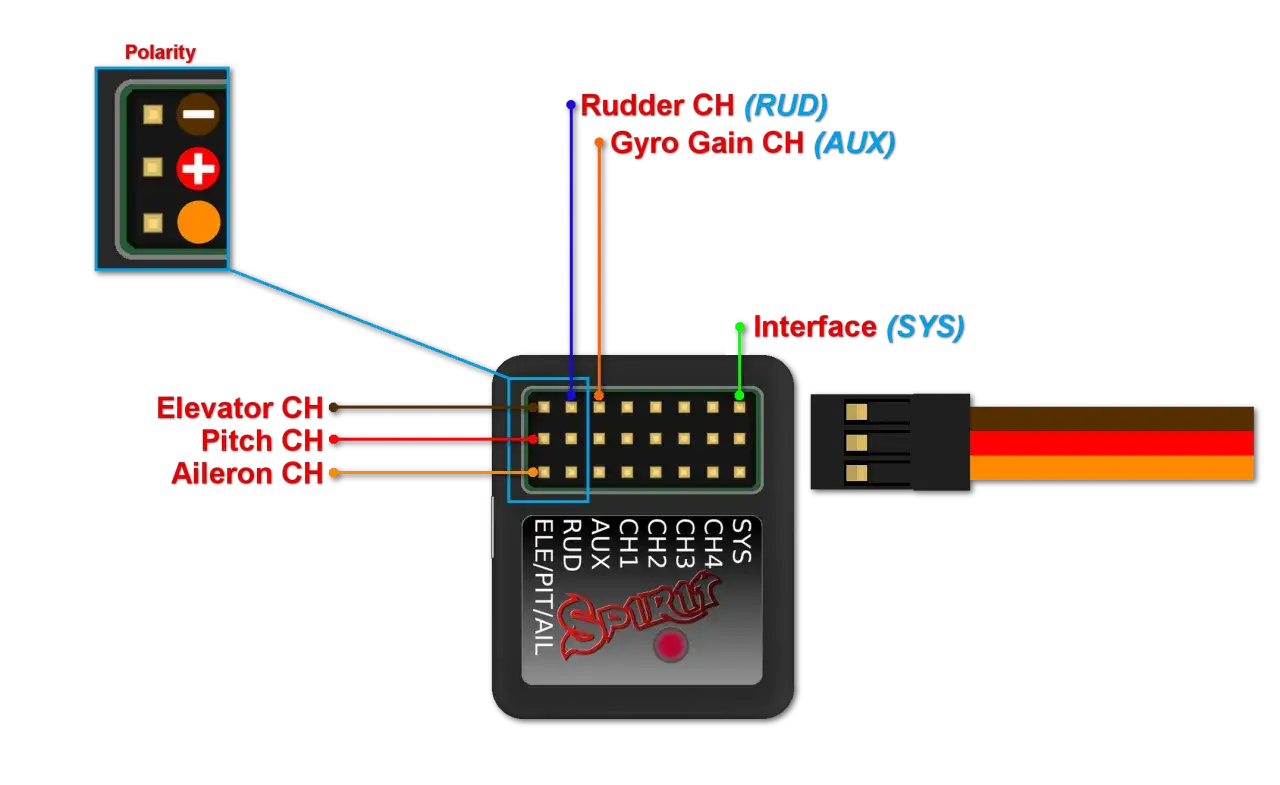

Anschlussbelegung für ein sbec-System: Rudder, Gyro Gain, Elevator, Pitch und Aileron werden zugeordnet.

So verkabelst du ein SBEC sauber und sicher

Die einfachste Regel lautet: Im Empfängerstrang sollte nur eine aktive Spannungsquelle einspeisen. Wenn du also einen ESC mit integriertem BEC und zusätzlich ein externes SBEC verwendest, darf nicht einfach beides parallel am Empfänger hängen. Zwei Plusquellen direkt zusammenzuschalten ist keine elegante Redundanz, sondern ein möglicher Konflikt zwischen Reglern.

Ich gehe beim Einbau immer in dieser Reihenfolge vor:

  1. Ich prüfe, welche Spannung der Empfänger und alle Servos vertragen.
  2. Ich entscheide, ob das interne BEC des Reglers ausreicht oder ob ein externes SBEC nötig ist.
  3. Ich sorge dafür, dass nur eine Versorgung aktiv zum Empfänger führt.
  4. Ich teste das System unter echter Servolast, nicht nur ohne Last auf dem Tisch.

Auch der Einbauort ist wichtiger, als viele denken. Ein SBEC arbeitet zwar effizienter als ein linearer Regler, braucht aber trotzdem Luft, Platz und eine vernünftige thermische Umgebung. In einem Boot oder in einer geschlossenen Rumpfsektion würde ich deshalb besonders auf Spritzschutz, Kühlung und saubere Kabelführung achten. In einem Flugmodell ist Vibration das Thema, im Auto eher die Belastung durch Lenkservos und Schmutz.

Wer hier sauber arbeitet, verhindert viele Ausfälle, die später wie Funkprobleme wirken, in Wahrheit aber vom Spannungsweg kommen.

Die typischen Fehler, die ich bei RC-Setups immer wieder sehe

  • Zu knapp dimensioniert: Der Regler hält im Leerlauf durch, bricht aber bei schnellen Servobewegungen ein.
  • Falsche Ausgangsspannung: Ein HV-Servo läuft nicht automatisch an jeder Elektronik mit 7,4 V oder 8,4 V sicher.
  • Mehrere aktive BECs parallel: Zwei Spannungsquellen am Empfänger sorgen eher für Stress als für Sicherheit.
  • Thermische Falle: Ein gutes SBEC kann seine Stärke nur ausspielen, wenn Einbauort und Kühlung passen.
  • Nur im Leerlauf getestet: Unter Last zeigen sich erst die echten Probleme, nicht beim ersten Einschalten.
  • Billige No-Name-Lösung ohne klare Daten: Wenn Dauerstrom, Peak-Werte und Eingangsspannung unklar sind, kaufe ich nicht blind.

Die meisten dieser Fehler haben ein gemeinsames Muster: Das System wurde zu knapp oder zu optimistisch gedacht. Genau dort entstehen die kleinen Aussetzer, die im Betrieb groß werden. Deshalb schaue ich bei RC-Elektronik nicht nur auf Funktion, sondern immer auf Reserve und Belastbarkeit im Alltag.

Am Ende ist das weniger eine Frage des Logos als eine Frage sauberer Dimensionierung.

Was ich für ein robustes RC-Setup heute empfehlen würde

Für die meisten modernen Modelle würde ich ein SBEC als Pflichtbaustein betrachten, sobald mehrere Servos, höhere Akku-Spannungen oder HV-Komponenten ins Spiel kommen. Als Faustregel wähle ich die niedrigste Spannungsstufe, die alle Komponenten sinnvoll nutzt, und so viel Dauerstromreserve, dass auch harte Ausschläge, Blockaden und kurze Lastspitzen nicht zum Einbruch führen.

Wenn du zwischen internem und externem Regler schwankst, entscheide nach Last, nicht nach Bequemlichkeit: Ein integriertes BEC reicht für einfache Setups oft aus, ein separates Schaltreglermodul gibt dir bei anspruchsvollen Flug-, Auto- oder Bootsmodellen mehr Spielraum. Genau diese Reserve macht im RC-Alltag den Unterschied zwischen sauberer Kontrolle und einem Modell, das unter Belastung plötzlich unruhig wird.

Wenn du ein Setup neu aufbaust, beginne also nicht beim teuersten Servo, sondern bei der Versorgung dahinter. Ein sauber gewähltes SBEC ist oft die unspektakulärste, aber vernünftigste Investition im ganzen Modell.

Häufig gestellte Fragen

Ein lineares BEC wandelt die Differenz zwischen Akku- und Zielspannung in Wärme um. Bei 4S auf 6 V und 3 A entstehen schon rund 32 W Abwärme, bei 6S knapp 58 W. Ein SBEC arbeitet als Schaltregler deutlich effizienter, bleibt kühler und hält Lastspitzen besser aus.

Die sichere Wahl ist immer die Spannung, die das schwächste Bauteil verträgt. 5,2 V passt zu älteren Empfängern und Standardservos, 6,0 V ist ein guter Allroundwert, 7,4 V nur für freigegebene HV-Servos und 8,4 V nur für echte HV-Systeme.

Wichtig ist nicht nur der Dauerstrom, sondern vor allem die Reserve bei Lastspitzen. Für kleine Parkflyer oder leichte Fahrzeuge reichen oft 2 bis 3 A, für Sportmodelle, Crawler und mittlere Boote sind 5 bis 8 A sinnvoll, und große Modelle mit vielen Servos sollten eher ab 8 A aufwärts eingeplant werden.

Nein, im Empfängerstrang sollte nur eine aktive Spannungsquelle einspeisen. Zwei Plusquellen parallel können sich gegenseitig stören. Prüfe deshalb zuerst die Spannung von Empfänger und Servos, entscheide dann für genau eine Versorgung und teste das System unter echter Servolast.
