RC Servostecker: Belegung, Varianten & Fehler vermeiden

In der RC-Elektronik steckt oft viel mehr in einem kleinen Anschluss, als man auf den ersten Blick sieht. Ein Stecker mit 3 Stiften ist meist der gemeinsame Nenner für Servo, Empfänger, Regler oder Sensoren - und genau an dieser Stelle entscheiden Belegung, Bauform und Polarität darüber, ob ein Modell sauber läuft oder beim ersten Einschalten Ärger macht. In diesem Artikel ordne ich die wichtigsten 3-poligen Steckverbindungen ein, zeige typische Anwendungen im Modellbau und erkläre, wie du den richtigen Anschluss sicher auswählst und verbindest.

Was ein 3-poliger Anschluss im RC-Bereich wirklich bedeutet

Im Modellbau ist ein 3-poliger Anschluss selten nur „irgendein Stecker“. Meist führt er ein Steuersignal, eine Versorgungsspannung und Masse zusammen. Genau deshalb taucht er an Servos, Empfängern, Fahrreglern und gelegentlich auch an Sensor- oder Programmierleitungen auf. Der große Vorteil: Mit einer kompakten Verbindung lässt sich eine ganze Funktion stabil anbinden.

Wichtig ist aber die saubere Einordnung. Drei Pins bedeuten nicht automatisch, dass alle 3-poligen Stecker untereinander passen. Ich prüfe in der Praxis immer zuerst die Funktion der Leitung und erst danach den Stecker selbst. Sonst landet man schnell bei einem Anschluss, der mechanisch fast passt, elektrisch aber falsch belegt ist.

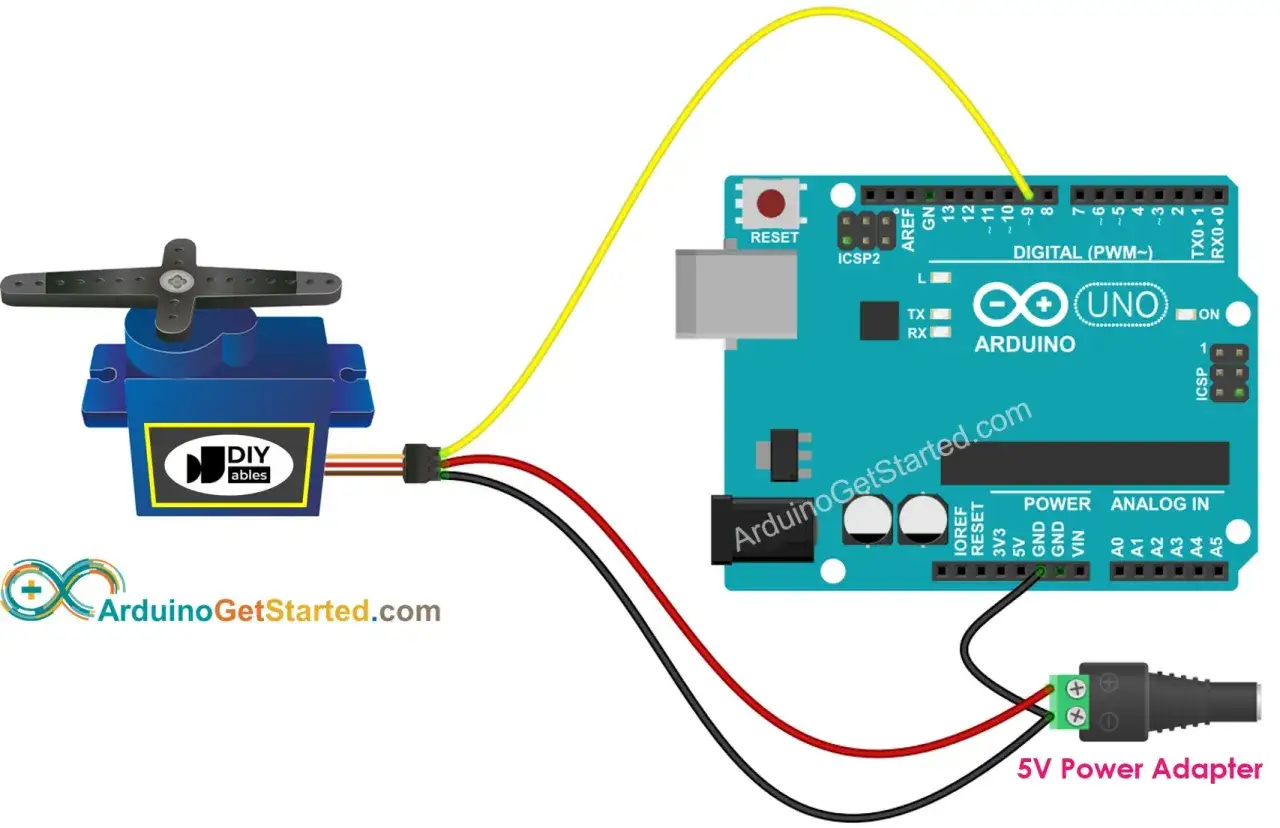

Signal, Plus und Minus

Bei klassischen RC-Servoleitungen ist die Belegung in der Regel einfach: Signal auf einer Ader, Plus auf der zweiten, Minus/Masse auf der dritten. Die Kabelfarben sind oft hilfreich, aber nicht absolut verlässlich. Häufig sieht man weiß, gelb oder orange für das Signal, rot für Plus und braun oder schwarz für Minus. Ich verlasse mich trotzdem nie nur auf die Farben, weil einzelne Hersteller bei Micro-Systemen abweichen.

Warum drei Pins nicht automatisch dieselbe Technik bedeuten

Ein 3-poliger Stecker kann für ganz unterschiedliche Aufgaben gebaut sein. Das eine Mal ist er für ein Servosignal gedacht, das andere Mal für eine kompakte Verbindung zwischen Regler und Motor oder für einen Datenport. Gerade im RC-Alltag ist das die typische Fehlerquelle: Die Pinzahl stimmt, aber das Rastermaß oder die Polung nicht. Genau deshalb lohnt sich der Blick auf die Bauform, nicht nur auf die Anzahl der Kontakte.

Mit dieser Grundidee im Hinterkopf lassen sich die wichtigsten Varianten deutlich schneller auseinanderhalten.

Die wichtigsten Varianten im Modellbau

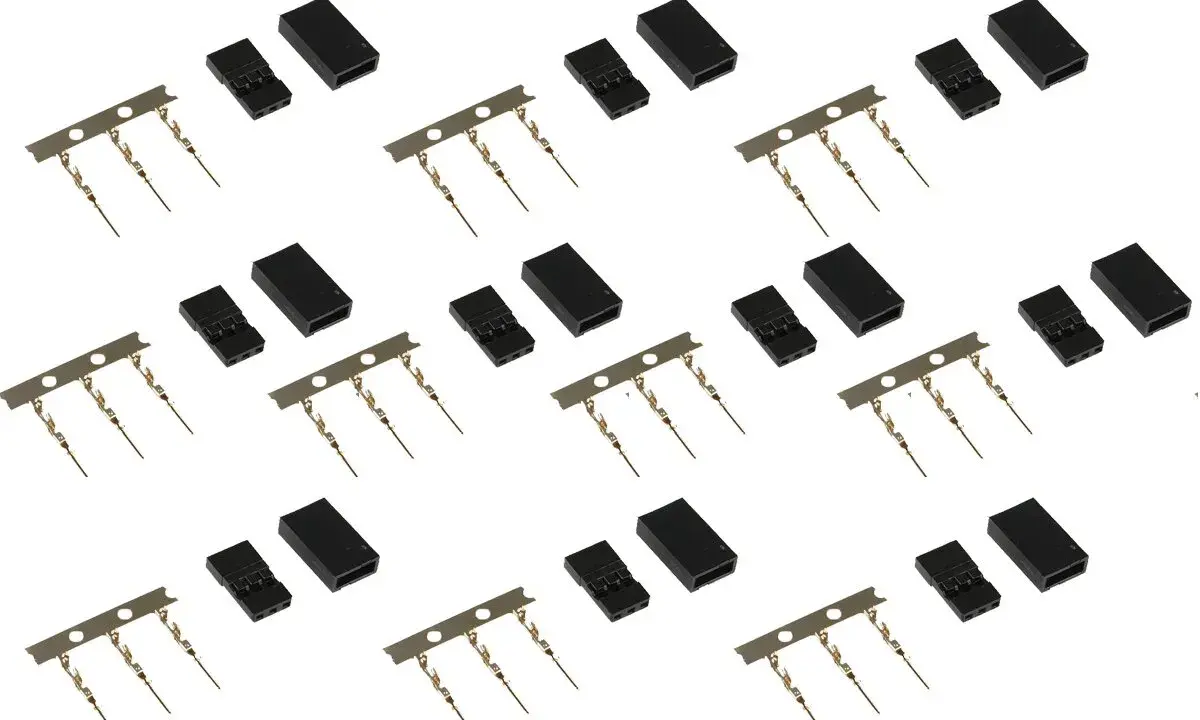

In RC-Modellen begegnen mir vor allem drei Typen von 3-poligen Verbindungen: der klassische Servoanschluss, kompakte Micro-Stecker und 3-Pin-Ports für Signal oder Programmierung. Je nach Anwendung unterscheiden sie sich spürbar in Größe, Stromtragfähigkeit und Toleranz gegenüber Fehlbelegung.

Bei Micro-Verbindungen spielt das Raster eine größere Rolle als viele denken. Die PH-Familie von JST ist zum Beispiel auf 2,0 mm Pitch ausgelegt und damit deutlich kompakter als klassische Servostecker. Solche Details sind im 1:24-Bereich oder bei sehr engen Einbausituationen sinnvoll, aber sie sind kein Ersatz für echte Leistungsstecker.

Für den Praxisblick heißt das: Ein 3-poliger Anschluss ist nicht automatisch ein „guter Allround-Stecker“. Er ist dann gut, wenn er zur Aufgabe passt. Genau darum geht es als Nächstes bei der Belegung.

So erkennst du die Belegung ohne Rätselraten

Die sicherste Methode ist erstaunlich unspektakulär: Beschriftung lesen, Kabelverlauf prüfen und im Zweifel messen. Gerade bei kleinen Steckern verlasse ich mich nie auf das Bauchgefühl, weil ein falsch eingestecktes Kabel im schlimmsten Fall sofort Schaden anrichten kann.

1. Ich suche zuerst am Empfänger, Regler oder Sensor nach Markierungen wie S, + und -.
2. Dann prüfe ich die Kabelfarben nur als Hinweis, nicht als Beweis.
3. Als Nächstes vergleiche ich die Bauform mit einem bekannten Gegenstück aus demselben System.
4. Vor dem ersten Einschalten kontrolliere ich die Polarität mit dem Multimeter.

Die übliche Farblogik hilft zwar bei der Orientierung, ersetzt aber keine Kontrolle. In vielen RC-Systemen steht Braun oder Schwarz für Minus, Rot für Plus und Orange, Weiß oder Gelb für das Signal. Es gibt aber Ausnahmen, vor allem bei sehr kompakten Steckern oder bei älteren Spezialsystemen. Wer blind nach Farben arbeitet, riskiert Fehlanschlüsse.

Ich empfehle bei jedem neuen Kabelsatz denselben Ablauf: erst identifizieren, dann erst einstecken. Das spart mehr Zeit, als es kostet, und verhindert die typischen Schäden an Empfänger, Servo oder Regler.

Wo 3-Pin-Verbindungen im RC-Alltag tatsächlich auftauchen

Im Modellbau sind 3-polige Leitungen nicht auf einen einzigen Bereich begrenzt. Sie tauchen in Autos, Flugmodellen, Booten und auch bei Drohnen auf - immer dann, wenn ein Steuer-, Versorgungs- oder Datensignal sauber übertragen werden soll. Die Funktion ist also wichtiger als die reine Steckform.

Servos und Empfänger

Der klassische Einsatz ist der Servostecker am Empfänger. Hier laufen Ruderservo, Lenkservo oder Gas-Signal zusammen. Der Vorteil ist klar: Das System ist simpel, leicht zu tauschen und seit Jahren im Modellbau etabliert. Der Nachteil ist ebenso klar: Wer die Polung vertauscht, hat schnell ein Problem.

Regler und BEC

Beim Fahrregler führt das 3-polige Servokabel meist das Gassignal zum Empfänger. Ein BEC - das steht für Battery Eliminator Circuit - versorgt Empfänger und Servos mit der nötigen Spannung, sodass keine separate Empfängerbatterie nötig ist. Genau an diesem Punkt passieren viele Fehler: Zusätzliche Versorgung oder falsche Verkabelung kann einen Regler unnötig belasten.

Lesen Sie auch: Jeti REX 6 Test - Wann der 6-Kanal-Empfänger wirklich überzeugt

Micro-RC und Sensorik

In kleinen Fahrzeugen und kompakten Elektronikaufbauten sind 3-polige Micro-Stecker besonders praktisch. Dort zählt jeder Millimeter, und ein sauber passender Anschluss spart Platz, Gewicht und Kabelchaos. Gleichzeitig ist die Belastungsgrenze niedriger, deshalb gehören solche Stecker nicht einfach in jede beliebige Stromleitung.

Wer die typischen Einsatzorte kennt, erkennt auch schneller, wann ein 3-poliger Anschluss sinnvoll ist und wann nicht. Genau dieser Unterschied ist im nächsten Schritt entscheidend.

So wählst du den passenden Stecker für dein Modell

Ich würde einen 3-poligen Stecker nie nur nach Optik auswählen. Entscheidend sind immer Funktion, Rastermaß, Belastbarkeit und sichere Polung. Wenn diese vier Punkte stimmen, läuft der Umbau deutlich zuverlässiger.

• Prüfe zuerst, ob es um Signal oder um echte Versorgung geht.
• Vergleiche die Bauform mit dem vorhandenen Gegenstück, nicht nur die Pinzahl.
• Nutze für kleine Systeme nur Stecker, die für die erwartete Last ausgelegt sind.
• Plane genug Kabellänge und eine saubere Zugentlastung ein.
• Setze Adapter nur dann ein, wenn du die Belegung wirklich kontrolliert hast.

Bei kompakten Systemen ist die Stromgrenze besonders wichtig. Die PH-Serie ist zum Beispiel für platzsparende Elektronik gedacht, nicht für grobe Dauerlast. Sobald ein Anschluss warm wird, ausleiert oder mechanisch Spiel bekommt, sinkt die Kontaktqualität. Dann hilft kein Nachdrücken, sondern nur der passende Stecker.

In der Praxis ist der beste Stecker also nicht der kleinste oder der günstigste, sondern der, der zur Last und zum Einbauraum passt. Und genau da lauern die häufigsten Fehler.

Die Fehler, die ich im Modellbau am häufigsten sehe

Die meisten Probleme entstehen nicht durch exotische Defekte, sondern durch einfache Fehlannahmen. Das Gute daran: Genau diese Fehler lassen sich sehr leicht vermeiden, wenn man sie einmal bewusst durchgeht.

• Nur die Pinzahl geprüft: Drei Pins heißen nicht automatisch Kompatibilität.
• Polung ignoriert: Ein vertauschtes Kabel kann Elektronik sofort beschädigen.
• Zu hohe Last auf kleinem Stecker: Micro-Verbindungen sind keine Leistungsstecker.
• Kabel statt Gehäuse gezogen: Dadurch lockern Kontakte und brechen mit der Zeit.
• Adapter ohne Prüfung: Ein falscher Adapter macht das System unzuverlässig, auch wenn es kurz funktioniert.

Ich prüfe bei einem neuen Aufbau deshalb immer erst die Steckfamilie und erst dann den Funktionstest. Besonders im Auto oder Boot, wo Vibration und Feuchtigkeit zusätzlich mitspielen, zahlt sich diese Disziplin aus. Ein sauberer Steckkontakt ist dort oft wichtiger als ein halber Millimeter Platzgewinn.

Wenn ein Modell später unregelmäßig reagiert, beginne ich die Fehlersuche fast immer am Stecker, nicht an der Software oder am Sender. Das spart Zeit und führt schneller zur Ursache.

Was sich beim nächsten Umbau sofort lohnt

Wenn du mit 3-poligen Verbindungen im RC-Bereich arbeitest, lohnt sich ein kurzer Systemcheck vor jedem Umbau. Ich gehe dabei immer dieselbe Reihenfolge durch: zuerst Funktion, dann Belegung, dann mechanischer Sitz. Das klingt banal, verhindert aber die meisten Schäden.

• Nur den passenden Steckertyp verwenden, nicht irgendeinen Dreipolstecker.
• Vor dem Einschalten die Polung mit dem Multimeter prüfen.
• Keine 3-polige Micro-Verbindung als Hauptstromanschluss missbrauchen.
• Kabel mit Zugentlastung verlegen, besonders in vibrierenden Modellen.
• Bei Unsicherheit lieber die Original-Steckfamilie beibehalten.

Genau so bleibt aus einem kleinen Detail ein zuverlässiger Teil des Gesamtsystems. Wer die 3-polige Verbindung einmal sauber verstanden hat, spart sich später viel Fehlersuche und baut deutlich robuster - und das ist im RC-Modellbau fast immer die bessere Investition.
