Die Stromversorgung von Empfänger und Servos entscheidet im RC-Modell oft über Zuverlässigkeit oder Ausfall. Ein BEC-Anschluss ist dabei kein Nebendetail, sondern die Schnittstelle zwischen Akku, Spannungsregler und Bordelektronik. Wer Funktion, Polung und Belastbarkeit sauber einschätzt, vermeidet Brownouts, überhitzte Leitungen und unnötige Fehlersuche am Platz.
Die wichtigsten Punkte auf einen Blick
- Ein BEC ist im RC-Kontext zuerst eine Spannungsversorgung, der Stecker ist nur die mechanische Schnittstelle.
- In der Praxis geht es meist um stabile Niederspannung für Empfänger, Servos und Zusatzverbraucher.
- Standard-Servos laufen typischerweise mit 5 bis 6 V, HV-Servos je nach Freigabe auch mit 7,4 bis 8,4 V.
- Einzelne Steckervarianten werden mit bis zu 15 A Dauerstrom und 18 A Spitze angegeben, das gilt aber nie pauschal für jede Ausführung.
- Bei kräftigen digitalen Servos und hohen LiPo-Spannungen ist ein externes BEC oft die robustere Lösung.
- Ich prüfe immer zuerst Polung, Lastreserve und Kabelquerschnitt, erst danach die reine Passform des Steckers.
Was hinter dem BEC-Anschluss wirklich steckt

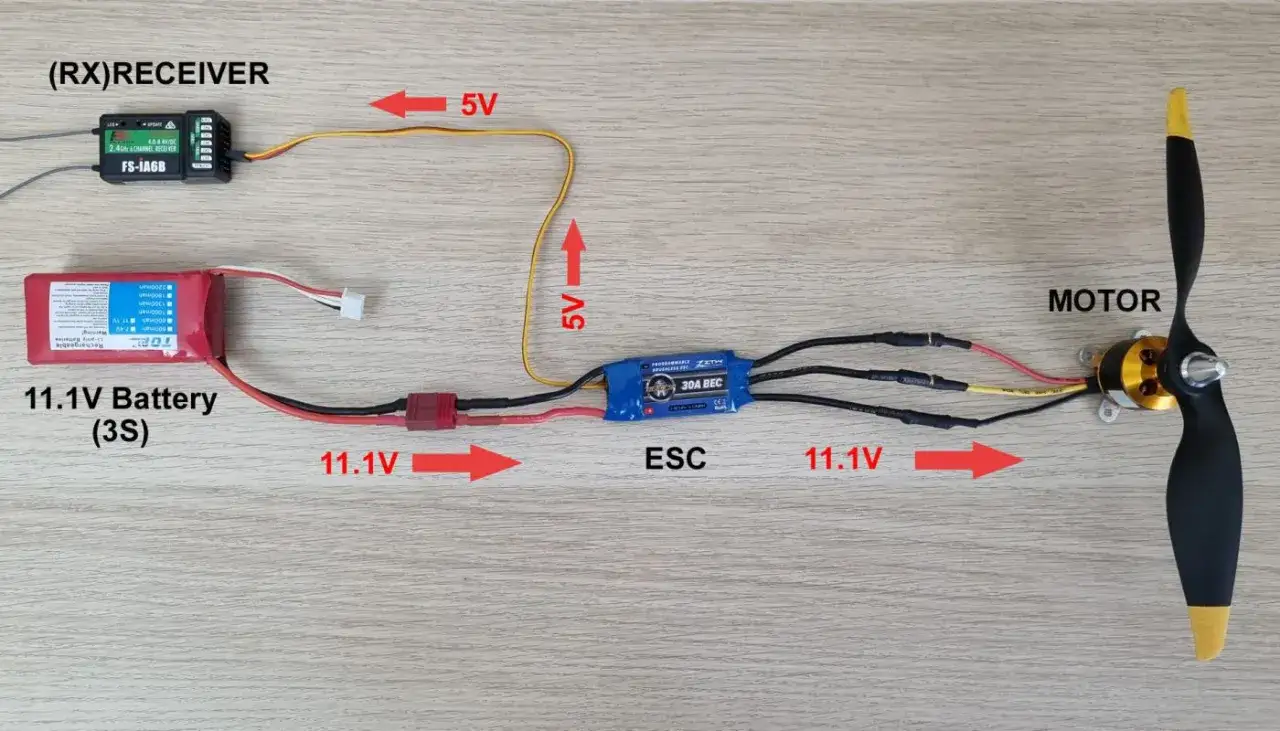

Im RC-Modellbau wird mit BEC meist das Battery Eliminator Circuit gemeint, also ein Spannungsregler, der die hohe Akkuspannung auf einen Wert heruntersetzt, den Empfänger und Servos sicher vertragen. Der eigentliche Stecker ist nur die praktische Verbindung dazu. Genau hier entsteht die häufigste Verwechslung: Manche sprechen über den Regler, andere über den kleinen 2-poligen Anschluss, und im Alltag wird beides in einen Topf geworfen.
Ich trenne deshalb immer zwei Ebenen: Funktion und Kontakt. Die Funktion sorgt für stabile Spannung, der Stecker überträgt sie. Das ist wichtig, weil ein sauber aussehender Anschluss noch lange nicht bedeutet, dass die Elektronik im Modell auch wirklich ausreichend versorgt wird. Vor allem bei leistungsstarken Servos, vielen Zusatzverbrauchern oder hohen Akkuspannungen zeigt sich schnell, ob das System nur gerade so läuft oder wirklich Reserven hat.
| Begriff | Was damit gemeint ist | Praxisfolge |
|---|---|---|
| BEC | Spannungsregler für Empfänger und Servos | Regelt die Bordspannung auf einen nutzbaren Wert |
| BEC-Stecker | Der kleine, meist polarisierte Anschluss im Kabelsatz | Verbindet Regler, Akku oder Empfänger mechanisch |
| Internes BEC | Im Fahrtregler integrierte Spannungsversorgung | Einfach, leicht, aber nicht immer lastfest genug |
| Externes BEC | Separater Spannungsregler im Kabelstrang | Robuster bei kräftigen Servos und höheren Eingangsspannungen |
Wer den Unterschied sauber versteht, bestellt auch das richtige Teil und baut das System später deutlich stressfreier auf. Im nächsten Schritt lohnt sich deshalb der Blick auf die Bauform selbst.
Woran du einen BEC-Stecker sofort erkennst
Der typische Anschluss ist klein, polarisiert und im Modellbau meistens in Rot-Schwarz oder einer ähnlichen zweipoligen Ausführung zu finden. In vielen Shops läuft er unter BEC, in anderen als JST-BEC oder einfach als kleiner 2-poliger Steckverbinder. Entscheidend ist nicht der Name auf der Verpackung, sondern die konkrete Bauform, denn nicht jede Variante passt mechanisch oder elektrisch zu jeder Buchse.
Ich schaue in der Praxis zuerst auf vier Punkte: Pinzahl, Polung, Kabelquerschnitt und angegebene Stromfestigkeit. Einige Versionen werden mit bis zu 15 A Dauerstrom und 18 A Spitze angegeben, andere sind deutlich kleiner ausgelegt. Das ist kein Detail für Nerds, sondern der Unterschied zwischen sauberer Versorgung und warmem, unsicherem Kabelsatz.
| Merkmal | Worauf ich achte | Warum das wichtig ist |
|---|---|---|
| 2-polige, polarisierte Bauform | Der Stecker hat eine klare Führung und Rastung | Hilft gegen Verpolung, ersetzt aber keine Kontrolle |
| Farbcodierung | Oft rot und schwarz, manchmal neutraler Kabelsatz | Farbe ist nur ein Hinweis, nie der einzige Prüfpunkt |
| Kabelquerschnitt | Häufig liegen die Sets im Bereich AWG22 bis AWG18 | Mehr Querschnitt bedeutet weniger Spannungsabfall und mehr Reserve |
| Gehäusefamilie | JST-nahe oder modellbauspezifische Ausführung | Mechanische Ähnlichkeit heißt noch nicht elektrische Gleichheit |
| Belastbarkeit | Herstellerangabe immer für die konkrete Version lesen | Nur so lässt sich beurteilen, ob der Anschluss zur Last passt |
Gerade bei kleinen Steckern ist die Optik trügerisch: Zwei fast identische Gehäuse können sich im Raster, in der Rastnase oder in der tatsächlichen Stromfestigkeit unterscheiden. Wer hier zu schnell einkauft, baut später mit Adaptern, und genau das erhöht die Fehlerquote.
Wo er im Modell wirklich Sinn ergibt
Im RC-Modell ist der BEC-Anschluss vor allem dort sinnvoll, wo saubere Niederspannung gebraucht wird, aber kein hoher Motorstrom fließt. Das betrifft den Empfänger, einzelne Servos, LED-Systeme, kleine Sensoren und oft auch Zusatzverbraucher wie Telemetrie oder Lüfter. In diesen Fällen ist nicht rohe Leistung entscheidend, sondern stabile Versorgung ohne Einbrüche.
Im Flieger, im Auto und auf dem Wasser taucht das gleiche Grundproblem auf: Ein kräftiges Servo zieht im Moment der Last deutlich mehr Strom als im Leerlauf. Wenn der Regler oder die Leitung das nicht abfangen kann, kommt es zu einem kurzen Spannungseinbruch, und der Empfänger startet unter Umständen neu. Genau das ist der klassische Brownout im RC-Bereich.
| Anwendung | Sinnvoll? | Kommentar aus der Praxis |
|---|---|---|
| Empfänger und Failsafe-Versorgung | Ja | Hier spielt die stabile Spannung ihre größte Stärke aus |
| Standard- und Digitalservos | Ja, mit genügend Reserve | Vor allem bei Lenk- und Höhenruderservos ist Lastfestigkeit entscheidend |
| LEDs, Beleuchtung, kleine Verbraucher | Ja | Leichte Lasten sind der klassische Einsatzbereich |
| Hauptantrieb oder Motorstrom | Nein | Dafür ist der Anschluss nicht gedacht und meist auch nicht ausgelegt |
| Drohnen mit modernem Flight-Controller-Layout | Selten direkt | Dort wird die Versorgung oft anders verteilt als im klassischen RC-Modell |
Ein Punkt wird dabei oft unterschätzt: Nicht der Dauerstrom allein entscheidet, sondern die kurzfristige Spitze. Ein einzelnes Servo kann für einen Sekundenbruchteil mehr verlangen, als das System auf dem Papier vermuten lässt. Genau deshalb reicht ein Blick auf die Nennwerte nie aus.
So wählst du Strom, Kabel und Spannungsniveau richtig
Für die Auslegung gehe ich immer von der Last aus, nicht vom Steckertyp. Ein Standardservo braucht meist 5 bis 6 V, HV-Servos sind je nach Freigabe auch für 7,4 oder 8,4 V gemacht. Wenn das Servo diese Spannung nicht ausdrücklich verträgt, bleibt man bei der niedrigeren Einstellung. Das klingt banal, spart aber teure Ausfälle.

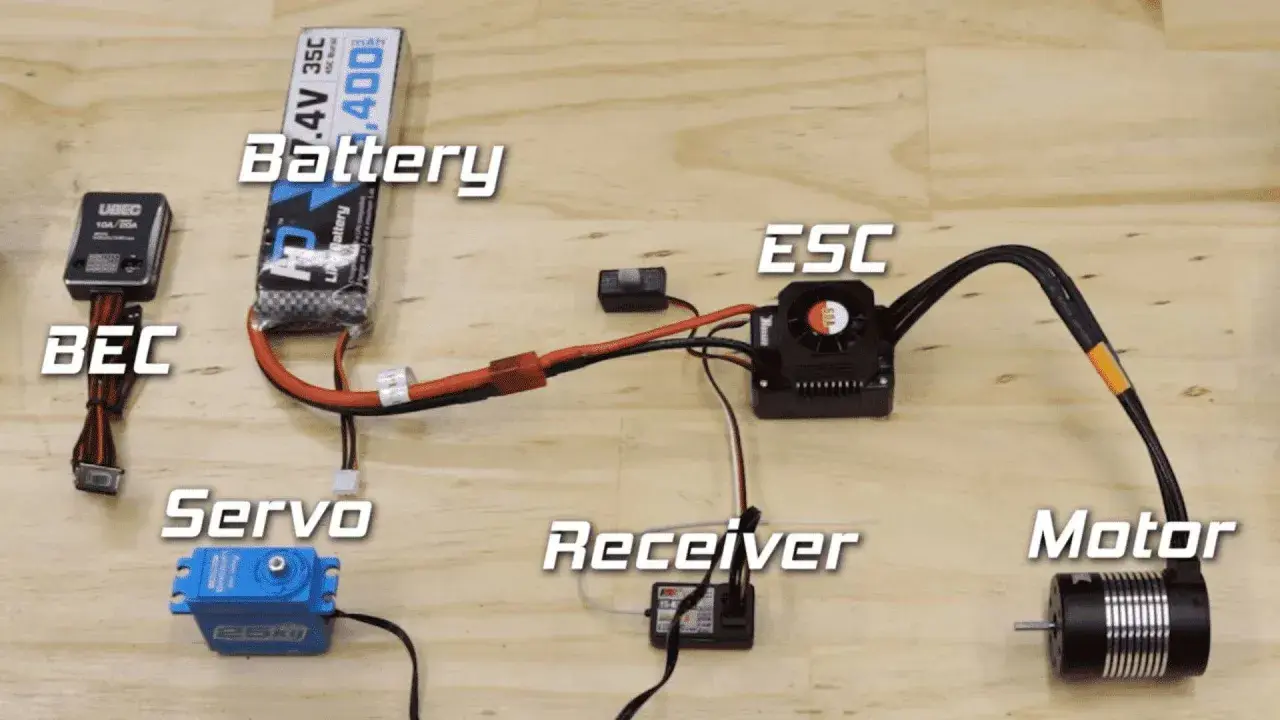

Bei der Stromreserve rechne ich nicht auf Kante. Mindestens 30 Prozent Reserve sind für einfache Setups vernünftig, bei kräftigen digitalen Servos eher 50 Prozent. Wer zwei oder mehr starke Servos gleichzeitig bewegt, sollte die Summenlast betrachten, nicht nur den Einzelwert. In der Praxis bedeutet das: Lieber ein sauber dimensioniertes externes BEC als ein knappes internes System, das im Stand gut aussieht und unter Last einknickt.
| Lösung | Vorteil | Nachteil | Typischer Einsatz |
|---|---|---|---|
| Internes BEC im Regler | Einfach, leicht, wenig Verkabelung | Thermisch und stromseitig begrenzt | Leichte bis mittlere RC-Setups |
| Externes Schalt-BEC | Mehr Reserve, meist stabiler unter Last | Mehr Aufwand und ein Bauteil mehr | Starke Servos, 4S bis 6S, anspruchsvolle Modelle |
| Separater Empfängerakku | Elektrisch sehr direkt und gut nachvollziehbar | Mehr Gewicht, mehr Pflege, mehr Laderoutinen | Klassische oder sicherheitskritische Setups |
Auch das Kabel selbst gehört zur Auslegung. Für kleine Verbraucher reicht ein feiner Satz oft aus, bei ernsthaften Servolasten würde ich jedoch auf robuste Leitungen und saubere Kontakte achten. Ein gut gecrimpter oder sauber konfektionierter Anschluss bringt mehr als ein theoretisch passender Stecker mit schwacher Verarbeitung. Die beste Spannungsregelung nützt wenig, wenn der Übergangswiderstand an einer miesen Verbindung die Spannung wieder abwürgt.
Die häufigsten Fehler bei Einbau und Betrieb
Die meisten Probleme entstehen nicht durch den Stecker an sich, sondern durch falsche Annahmen. Ich sehe in der Praxis immer wieder die gleichen Fehler, und fast alle lassen sich mit wenigen Prüfungen vermeiden.
- Polung nur nach Farbe bewertet. Rot und Schwarz helfen zwar bei der Orientierung, ersetzen aber keine echte Prüfung am Aufbau.
- Ein Stecker als universell angesehen. Optisch ähnliche Varianten können mechanisch passen und elektrisch trotzdem nicht identisch sein.
- Zu geringe Stromreserve eingeplant. Was im Leerlauf funktioniert, bricht unter Servo-Last plötzlich ein.
- Interne und externe BECs unkontrolliert parallel betrieben. Das kann je nach Aufbau zu unerwarteten Effekten führen und gehört sauber geplant.
- Kabel zu dünn oder zu lang gewählt. Lange Wege und geringer Querschnitt erhöhen den Spannungsabfall.
- Kein Lasttest vor dem Einsatz. Erst beim ersten Flug oder bei der ersten Fahrt zu merken, dass die Bordspannung einbricht, ist der teure Weg.
Besonders kritisch ist die Kombination aus hoher Eingangsspannung, kräftigem Digitalservo und engem Einbauraum. Dann wird aus einem eigentlich simplen Anschluss schnell ein thermisches und elektrisches Nadelöhr. Ich prüfe deshalb immer mit ruckartigen Servobewegungen am Tisch, bevor das Modell überhaupt auf die Bahn oder in die Luft geht.
Welche Lösung sich in der Praxis am wenigsten ärgert
Wenn ich ein RC-System so aufbaue, dass es nicht nur auf dem Papier, sondern auch im Alltag funktioniert, wähle ich die Bordversorgung nach dem schwächsten Glied. Das heißt: passende Spannung für die Servos, genug Stromreserve für die Spitzen und ein Steckersystem, das mechanisch sauber sitzt. Für leichte Anwendungen reicht ein einfaches, ordentlich konfektioniertes Kabel. Für starke Lenkservos, mehrere Rudermaschinen oder hohe Akkuspannungen setze ich eher auf ein externes Schalt-BEC mit klar dokumentierter Lastreserve.
- Ich prüfe zuerst die Servo-Spezifikation, dann die BEC-Spannung.
- Ich rechne mit Spitzenlasten, nicht mit Schönwetterwerten.
- Ich vermeide unnötige Adapter und verwende lieber einen passenden, sauber montierten Anschluss.
- Ich teste die Versorgung unter Last, bevor das Modell in den echten Einsatz geht.
Wenn die Anlage ruhig bleibt, der Empfänger keine Reboots zeigt und die Servos auch bei schnellen Ausschlägen sauber durchziehen, ist die Lösung meistens richtig gewählt. Genau das ist für mich der Maßstab bei jeder BEC-Verkabelung im RC-Modellbau.
