Ein dreiadriges Kabel ist im RC-Modellbau meist die unscheinbare Verbindung, die über saubere Steuerung, stabile Spannung und zuverlässige Servofunktionen entscheidet. Wer versteht, wie diese Leitung aufgebaut ist, kann Empfänger, Servo und Regler deutlich sicherer kombinieren, Fehler schneller finden und die Verkabelung im Flugzeug, Auto, Boot oder an der Drohne sauber planen.
Die wichtigsten Punkte auf einen Blick
- Im RC-Bereich transportiert die dreiadrige Leitung in der Regel Masse, Versorgungsspannung und Steuersignal.
- Die typische Aufgabe ist der Anschluss von Servos an Empfänger, Regler oder Verteiler.
- Gängige Farbpaare sind braun/rot/orange oder schwarz/rot/weiß, aber die Belegung ist nicht bei jedem Hersteller identisch.
- Für kurze, leichte Verbindungen reicht oft ein kleiner Querschnitt, bei längeren Wegen oder kräftigen Servos ist mehr Reserve sinnvoll.
- Verpolung, zu dünne Leitungen und schlechte Zugentlastung gehören zu den häufigsten Fehlern.
- Ein Brushless-Motoranschluss ist etwas anderes als eine Servoleitung, auch wenn beide dreipolig wirken.
Wie die drei Adern im RC-Modell zusammenarbeiten
Im Kern erfüllt jede Ader eine klare Aufgabe: eine Leitung führt die Masse, eine die Versorgungsspannung und eine den Steuerimpuls. Genau diese Kombination macht das System so praktisch, denn der Empfänger versorgt das Servo nicht nur mit Strom, sondern übermittelt ihm gleichzeitig die Position. In den üblichen RC-Systemen läuft das über Pulsweitensteuerung im Millisekundenbereich; das Servo interpretiert die Impulslänge als Sollwert.
Ich halte das für den wichtigsten Punkt, weil hier oft ein Denkfehler entsteht: Viele behandeln die Servoleitung wie ein bloßes Stromkabel. Tatsächlich ist sie Teil der Regelung. Deshalb reagiert ein Modell nicht nur auf einen Wackelkontakt mit Aussetzern, sondern oft sofort mit Zittern, Nachregeln oder unruhigem Lauf. Bei Digitalservos wird dieser Effekt noch deutlicher, weil sie häufiger nachkorrigieren und im Zweifel mehr Strom ziehen. Wer das bei der Verkabelung ignoriert, spart am falschen Ende.
Aus genau diesem Grund lohnt sich der Blick auf die realen Einsatzorte im Modell, denn dort zeigt sich schnell, ob die Leitung nur kurz signalisiert oder unter Last wirklich sauber funktionieren muss.
Wo ich die dreiadrige Leitung im RC-Alltag am häufigsten sehe
Die klassische Anwendung sind Servos an Empfängern. Das gilt für Segler, Kunstflugmodelle, RC-Cars, Boote und viele Drohnenaufbauten mit Zusatzfunktionen wie Kamera-Neiger, Fahrwerk oder Klappensteuerung. Auch Regler mit BEC nutzen die gleiche Grundidee: Der Akku liefert die Leistung, der Regler stellt die passende Spannung für Empfänger und Servos bereit.
| Einsatz | Was die Leitung übernimmt | Worauf ich achte |
|---|---|---|
| Servo am Empfänger | Versorgung und Steuersignal | Saubere Polung, passende Länge, sichere Steckverbindung |
| Regler mit BEC | Spannungsversorgung für Empfänger und Servos | Stromreserve und ausreichender Querschnitt |

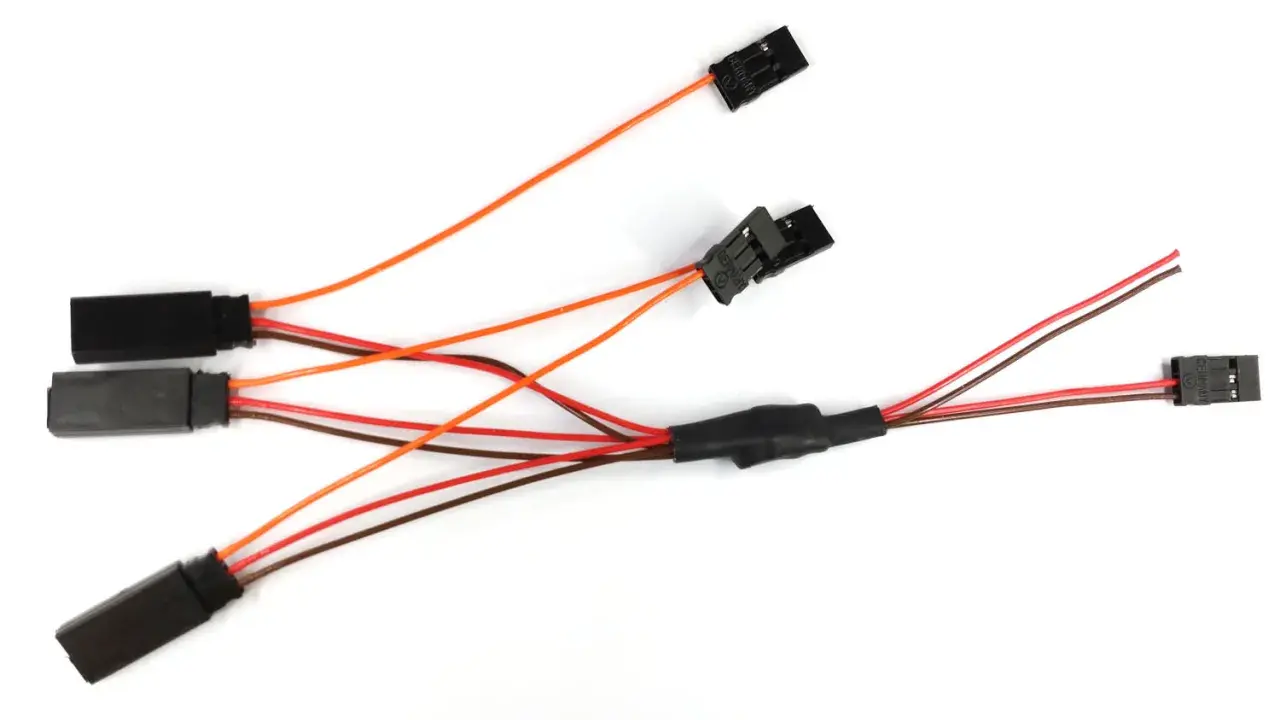

| Y-Kabel oder Verteiler | Ein Signal für zwei Abnehmer | Keine Überlastung des BEC, saubere Masseführung |
| Zusatzmodule | Signal plus Betriebsspannung | Kompatibilität mit Stecksystem und Spannung |
Wichtig ist die Abgrenzung zu Brushless-Motorleitungen. Drei dicke Kabel am Motor sind keine Servoanschlüsse, sondern drei Phasenleitungen. Sie sehen ähnlich aus, haben aber eine völlig andere Aufgabe und dürfen nicht verwechselt werden. Diese Unterscheidung rettet im Zweifel nicht nur Zeit, sondern auch Elektronik.
Als Nächstes kommt deshalb der Teil, an dem sich in der Praxis die meisten Fehler vermeiden lassen: Farben, Stecker und richtige Polung.
Farben, Stecker und Polung richtig lesen

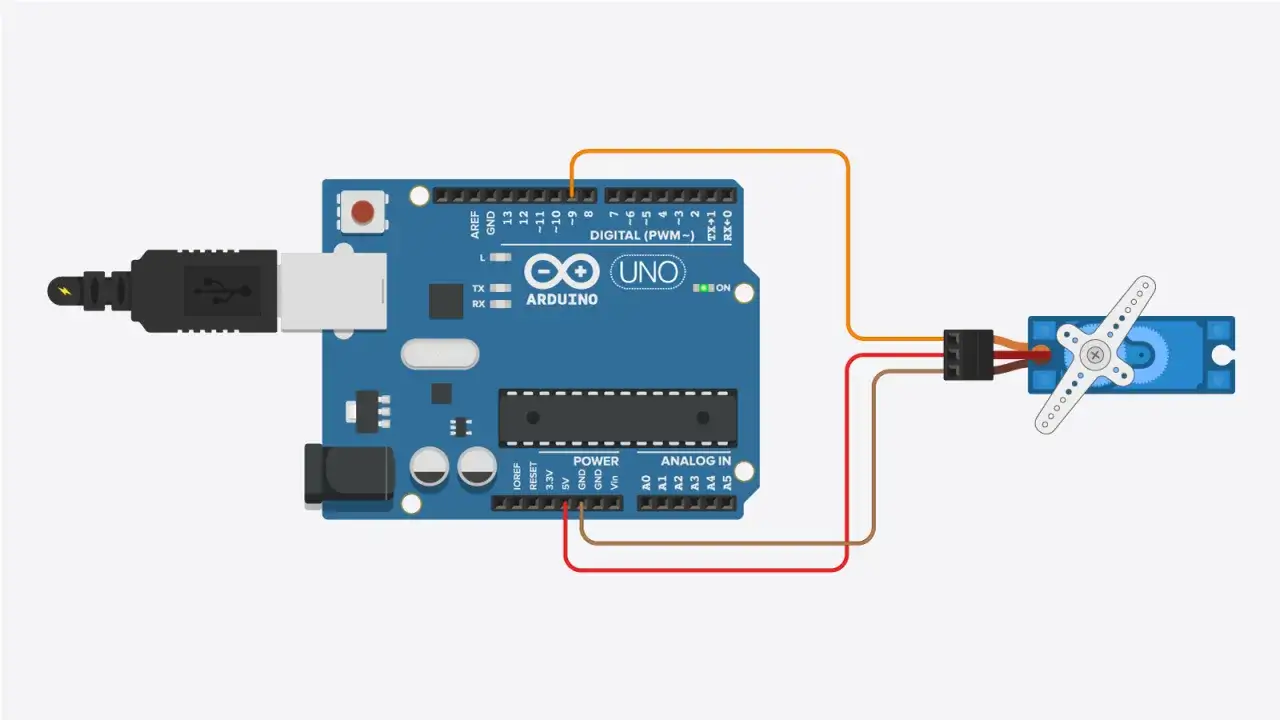

Bei Servoleitungen sind die Adernfarben hilfreich, aber nicht absolut verlässlich. Häufig sehe ich braun, rot und orange oder schwarz, rot und weiß. Die typische Bedeutung ist dabei recht stabil: braun oder schwarz steht meist für Masse, rot für Plus und die dritte Ader für das Signal. Trotzdem verlasse ich mich nie nur auf die Farbe, wenn das Kabel nicht eindeutig beschriftet ist oder ein Adapter im Spiel ist.
| Farbe | Typische Funktion | Praktische Folge bei Fehlern |
|---|---|---|
| Braun oder Schwarz | Masse / Minus | Falsche Referenz, Servo reagiert nicht oder unzuverlässig |
| Rot | Plus / Versorgungsspannung | Verpolung kann Servo, Empfänger oder Regler beschädigen |
| Orange, Weiß, Gelb oder Blau | Steuersignal | Servo bekommt keinen sauberen Sollwert |
Bei den Steckern sind JR- und Futaba-Systeme im RC-Bereich sehr verbreitet, bei kleineren Servos tauchen auch JST-Lösungen auf. Die mechanische Form hilft zwar, den Anschluss sauber auszurichten, aber sie ersetzt keine Kontrolle. Ich prüfe neue Kabel immer dann extra, wenn ich mit Adaptern, Verlängerungen oder gebrauchten Teilen arbeite. Ein falsch eingestecktes Servokabel ist einer dieser Fehler, die sich dumm klein anfühlen und am Ende richtig teuer werden.
Wenn die Belegung klar ist, stellt sich die nächste Frage fast automatisch: Welcher Querschnitt ist sinnvoll, und wann wird eine längere Leitung problematisch?
Welche Querschnitte und Kabellängen sinnvoll sind
Im RC-Bereich begegnen mir besonders oft Leitungen mit 0,14 mm² und 0,35 mm². Der kleinere Querschnitt ist für viele Standardanwendungen absolut ausreichend, vor allem bei kurzen Verbindungen und leichten Modellen. 0,35 mm² ist robuster und bei höheren Strömen, längeren Wegen oder kräftigen Servos die entspanntere Wahl. Das ist keine starre Regel, aber eine vernünftige Orientierung.
| Querschnitt | Typische Nutzung | Stärke | Grenze |
|---|---|---|---|
| 0,14 mm² | Standard-Servos, kurze Verlängerungen, leichte Modelle | Leicht und flexibel | Weniger Reserve bei Last und Länge |
| 0,35 mm² | kräftige Servos, längere Leitungen, anspruchsvollere Strompfade | Mehr Reserve gegen Spannungsabfall | Etwas schwerer und steifer |
Auch die Bauform spielt eine Rolle. Flache Leitungen lassen sich in engen Rümpfen oder unter Hauben oft leichter verlegen, verdrillte Leitungen sind dafür mechanisch oft angenehmer und wirken in vibrierenden Aufbauten robuster. In einem leichten Segler zählt jedes Gramm, in einem RC-Car oder Boot ist mir dagegen die robuste Führung oft wichtiger als ein paar Zentimeter Kabelgewicht. Ich plane deshalb nie nach Bauchgefühl, sondern nach Einbausituation, Servoart und tatsächlicher Kabellänge.
Genau an dieser Stelle trennt sich saubere Praxis von improvisierter Verkabelung, denn der häufigste Ärger kommt nicht vom Kabel selbst, sondern vom falschen Einbau.
Typische Fehler, die ich im Modellbau vermeide
- Verpolung beim Einstecken oder beim Einsatz von Adaptern, besonders bei gebrauchten Teilen.
- Zu dünne Leitungen an leistungsstarken oder digitalen Servos.
- Unsaubere Zugentlastung an Lötstellen, Steckern oder Y-Kabeln.
- Zu lange Leitungswege ohne guten Grund, weil jeder unnötige Meter Widerstand und Störanfälligkeit erhöht.
- Verlegung direkt an scharfen Kanten, bewegten Teilen oder stark vibrierenden Bereichen.
- Zu viele Servos an einem schwachen BEC, wenn die Stromreserve nicht reicht.
Die Symptome sind meist schnell erkannt: Ruckeln, Nachzucken, sporadische Aussetzer oder ein Empfänger, der unter Last kurz zusammenbricht. Dann wird oft das falsche Bauteil verdächtigt, obwohl das Problem in der Verkabelung liegt. Ich prüfe in solchen Fällen zuerst die Versorgungsspannung unter Belastung, dann die Steckverbindungen und erst danach das Servo selbst. Diese Reihenfolge spart viel Zeit.
Damit lässt sich die Fehlerquelle meist schon gut eingrenzen. Noch praktischer wird es, wenn man die typische Anwendung je nach Modelltyp unterschiedlich bewertet.
So wähle ich für Flugzeug, Auto, Boot und Drohne das passende Kabel
| Modelltyp | Empfehlung | Warum das sinnvoll ist |
|---|---|---|
| Flugmodell | Kurze, leichte Leitung mit sauberer Führung | Gewicht spart Reichweite und Einbauplatz, lange Wege nur bei Bedarf |
| RC-Car | Robuste, vibrationsfeste Verkabelung, bei kräftigen Servos eher größerer Querschnitt | Lenkservos arbeiten oft unter Last und bekommen viel Erschütterung ab |
| Boot | Sauber verlegte Leitung mit guter Fixierung und Schutz vor Feuchtigkeit | Bewegung und Umweltbelastung sind hier meist höher als im Standmodell |
| Drohne | So kurz und leicht wie möglich, aber sicher befestigt | Jedes Gramm zählt, zugleich dürfen Kabel nicht in bewegte Bereiche geraten |
Im Flugmodell achte ich besonders auf wenig Gewicht und klare Kabelführung. Im Auto und Boot steht die mechanische Belastung stärker im Vordergrund. Bei Drohnen ist die Kürze der Leitung oft entscheidend, weil sich lose Kabel schnell an Bauteilen oder Luftstrom irritierend bemerkbar machen. In allen vier Fällen gilt für mich derselbe Grundsatz: so kurz wie möglich, so lang wie nötig, und immer passend zur Stromlast.
Mit dieser Logik wird aus einer simplen Leitung ein sauber geplantes Bauteil, und genau daran erkenne ich am Ende auch gute Qualität im Detail.
Woran ich ein gutes Kabel für RC-Servos sofort erkenne
Ein gutes Kabel wirkt nicht spektakulär, aber es passt im Alltag. Die Adern sind klar erkennbar, die Isolierung ist flexibel genug für enge Einbauräume und der Stecker sitzt ohne Spiel. Ich achte außerdem darauf, dass die Kabellänge zur Aufgabe passt und nicht unnötig im Modell herumliegt. Jede Überlänge ist nicht nur Ballast, sondern auch ein zusätzlicher Punkt für Störungen oder mechanische Schäden.
- Klare Aderkennzeichnung statt Rätselraten
- Passender Stecker zum Empfänger, Servo oder Adapter
- Genug Querschnitt für Last und Länge
- Saubere Zugentlastung an kritischen Stellen
- Flexible, aber nicht labberige Isolation
- Keine unnötigen Übergänge zwischen Steckern und Adaptern
Wenn ich ein neues Modell aufbaue, teste ich die Verkabelung vor dem Erstflug oder der ersten Fahrt immer unter Bewegung und Last. Genau dort zeigt sich, ob die Leitung nur theoretisch passt oder auch im echten Modellalltag zuverlässig arbeitet. Wer das konsequent macht, reduziert Fehler, schützt die Elektronik und bekommt am Ende ein deutlich ruhigeres RC-System.
