Ein passendes Servokabel wirkt unscheinbar, entscheidet im RC-Modell aber oft über saubere Signalübertragung, sicheren Einbau und störungsfreien Betrieb. Ich gehe hier deshalb nicht nur auf die reine Definition ein, sondern auf das, was in der Praxis wirklich zählt: Aufbau, Länge, Querschnitt, Stecksysteme und typische Fehler. So kannst du die Leitung im Flugzeug, Auto, Boot oder Multicopter sinnvoll auswählen und sauber verlegen.
Die wichtigsten Punkte für die Auswahl
- Drei Adern sind der Standard: Signal, Plus und Masse.
- Zu lange oder zu dünne Leitungen machen den Einbau unnötig kritisch.
- Steckerform und Rastnase sind wichtiger als der Markenname auf der Verpackung.
- Bei Vibration und Bewegung braucht das Kabel etwas Spiel, sonst leidet die Verbindung.
- Y-Kabel und Adapter sind praktische Werkzeuge, aber keine gute Dauerlösung für jedes Setup.
Was die Leitung im Modell leisten muss
Im RC-Modell überträgt diese Leitung nicht einfach nur Strom. Sie verbindet Empfänger, Servo und oft auch Verlängerungen so, dass Versorgung, Masse und Steuersignal sauber zusammenlaufen. Genau deshalb muss sie flexibel genug für den Einbau sein, aber gleichzeitig robust genug, um Vibrationen, Bewegung und häufiges Stecken zu verkraften.
Ich achte dabei vor allem auf zwei Dinge: mechanische Entlastung und verlässlichen Kontakt. Ein Stecker, der zwar passt, aber unter Zug steht, ist auf Dauer genauso problematisch wie eine Leitung, die am Gestänge scheuert. In Anleitungen für RC-Modelle wird deshalb oft empfohlen, direkt am Servo etwas Spiel zu lassen und die Leitung erst nach wenigen Zentimetern sauber zu fixieren.
Wenn diese Grundfunktion sitzt, wird die Auswahl deutlich einfacher. Dann geht es im nächsten Schritt um die Frage, wie lang und wie kräftig die Leitung wirklich sein sollte.
So wählst du Länge und Querschnitt richtig
Für die Praxis bewerte ich das Kabel nie isoliert, sondern immer im Zusammenspiel von Leitungslänge, Servo-Strom und Einbauort. Je länger die Strecke, desto eher spielen Spannungsabfall und mechanische Belastung eine Rolle. Je kräftiger das Servo arbeitet, desto sinnvoller ist ein etwas größerer Querschnitt. Das hier sind keine Normwerte, aber eine belastbare Werkstatt-Faustregel.
| Anwendung | Typische Länge | Sinnvoller Querschnitt | Mein Praxisurteil |
|---|---|---|---|
| Micro-Servo im leichten Flächenmodell | ca. 10 bis 20 cm | ca. 0,08 bis 0,14 mm² | Reicht meist, wenn die Strecke kurz und sauber verlegt ist. |
| Standard-Servo im Auto oder Boot | ca. 20 bis 40 cm | ca. 0,15 bis 0,25 mm² | Sehr guter Kompromiss aus Flexibilität und Reserve. |
| Lange Wege im Großmodell | ca. 40 bis 100 cm | ca. 0,25 bis 0,35 mm² | Die sicherere Wahl, wenn mehrere Steckverbindungen oder höhere Lasten dazukommen. |
| Spezialaufbau oder Eigenbau | abhängig vom Layout | nach Strom und Strecke wählen | Hier lohnt sich immer ein Lasttest vor dem ersten Einsatz. |
In deutschen Shops findest du häufig genau diese Bandbreite von feinen bis kräftigeren Leitungen, oft auch als fertige Verlängerung in 10, 20, 30 oder 50 cm. Für mich gilt: lieber eine Stufe mehr Reserve als eine Leitung, die im Betrieb unnötig warm wird oder beim Einbau stramm sitzt. Ab etwa 50 cm prüfe ich die Versorgung unter Last, weil dann nicht mehr das Signal, sondern der Spannungsabfall den Unterschied macht.
Mit der richtigen Dimension steht das elektrische Fundament. Als Nächstes lohnt sich der Blick auf Stecker und Farben, denn dort entstehen in der Praxis die meisten Missverständnisse.

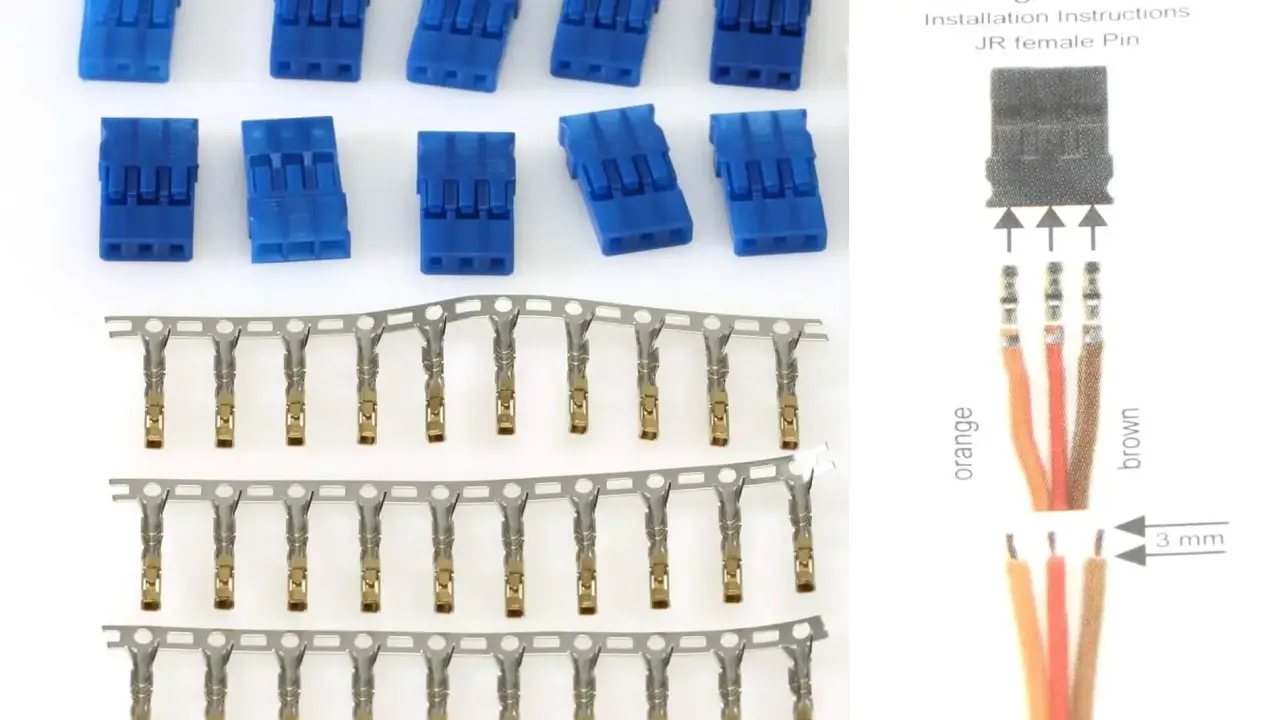

Stecksysteme, Farben und warum JR und Futaba nicht einfach dasselbe sind
Im Handel tauchen oft Bezeichnungen wie JR, Futaba oder Hitec auf. Das ist hilfreich, ersetzt aber nie den Blick auf die tatsächliche Steckform, denn Gehäusekontur, Rastnase und Passung sind für den Alltag wichtiger als der Name auf der Verpackung. Ich prüfe deshalb immer zuerst die Buchse am Empfänger und den Stecker am Servo, statt mich auf die Bezeichnung allein zu verlassen.

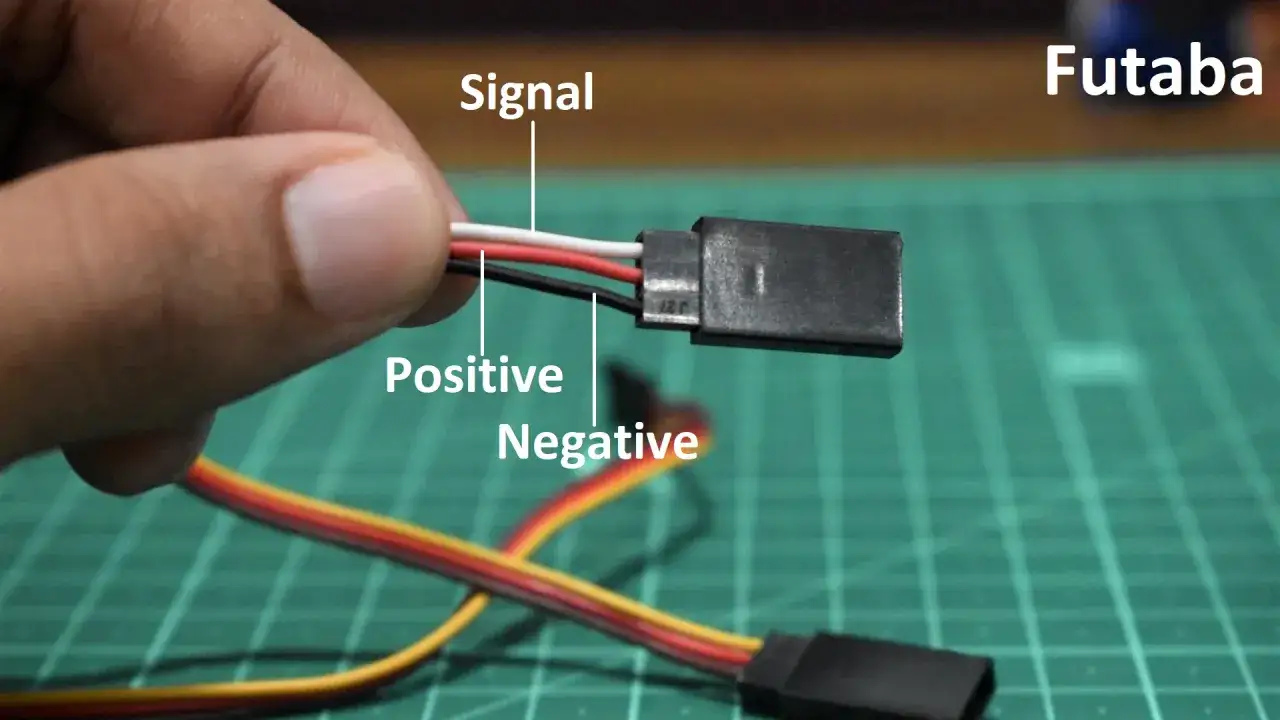

Bei den üblichen RC-Steckern liegt das Raster meist bei 2,54 mm. Dazu kommen die typischen Farbcodes, die zwar weit verbreitet, aber nicht absolut normiert sind:
- Signal ist oft weiß, gelb oder orange.
- Plus ist meist rot.
- Masse ist häufig braun oder schwarz.
- Die Reihenfolge kann je nach Hersteller abweichen.
- Ein Stecker sollte nie mit Gewalt sitzen müssen.
Für mich ist der wichtigste Punkt daher nicht die Farbe, sondern die eindeutige Orientierung. Wenn eine Buchse eine Rastnase, eine Schräge oder eine andere Form hat, richte ich mich daran und nicht an einer Vermutung. Das spart Zeit und verhindert Fehler beim Einstecken, besonders wenn im selben Modell Komponenten verschiedener Hersteller verbaut sind.
Wenn der Stecker sauber passt, ist die nächste Frage naheliegend: Brauche ich überhaupt eine Verlängerung, ein Y-Kabel oder reicht der direkte Anschluss?
Wann Verlängerung, Y-Kabel oder Adapter die bessere Wahl sind
Eine Verlängerung setze ich ein, wenn die originale Leitung schlicht zu kurz ist und das Servo ohne Zug nicht sauber erreicht wird. Ein Y-Kabel nutze ich dann, wenn zwei Servos bewusst dasselbe Signal bekommen sollen, zum Beispiel bei zwei Querruderservos oder zwei Klappenservos. Ein Adapter ist dagegen nur eine Brücke zwischen zwei Stecksystemen und sollte nicht zur Dauerlösung werden.
- Verlängerung: nur die Distanz überbrücken, die wirklich fehlt.
- Y-Kabel: ein Signal auf zwei Servos verteilen, aber Strombedarf mitdenken.
- Adapter: hilfreich bei gemischten Komponenten, aber immer eine zusätzliche Kontaktstelle.
- Direktanschluss: die sauberste Lösung, wenn das Layout es zulässt.
Ich bevorzuge in präzisen Setups die direkte Lösung, weil jede zusätzliche Steckstelle eine Fehlerquelle mehr ist. Gerade bei Modellen mit viel Vibration oder bei stark belasteten Lenk- und Klappenservos macht sich eine schlanke Verkabelung bemerkbar. Damit sind wir beim Punkt angekommen, an dem im Alltag die meisten Probleme entstehen: der Montage.
Typische Montagefehler, die ich im RC-Alltag immer wieder sehe
Die Leitung selbst ist selten das eigentliche Problem. Kritisch wird es meist erst durch die Verlegung. Ein zu straffes Kabel, ein halb eingesteckter Stecker oder eine Leitung, die an einem bewegten Teil scheuert, reicht aus, um aus einem guten Aufbau ein unzuverlässiges System zu machen.
- Zu wenig Spiel direkt am Servoausgang.
- Kabel liegt auf einem Gestänge oder an einer scharfen Kante.
- Der Stecker rastet nicht vollständig ein.
- Die Leitung ist für die Länge oder den Strom zu dünn.
- Der Biegeradius ist zu klein.
- Mehrere Adapter werden als dauerhafte Lösung missbraucht.
Ich sichere Leitungen lieber mit leichter Führung als mit hartem Zug. Ein kleines Stück Reserve direkt am Ausgang, eine saubere Route entlang des Rumpfs oder Chassis und eine Befestigung ohne Quetschung bringen mehr als stramme Kabelbinder. Bei vibrierenden Modellen ist das besonders wichtig, weil sich lockere Verbindungen sonst schleichend verschlechtern. Aus genau diesem Grund lohnt es sich, die Verkabelung je nach Modelltyp unterschiedlich zu planen.
So setze ich die Leitung je nach Modelltyp richtig ein
Jede Modellart stellt eigene Anforderungen. Was im Crawler gut funktioniert, kann im Segler unnötig schwer sein, und was im Boot robust wirkt, ist in einem leichten Flieger schon zu viel des Guten. Ich richte die Auswahl deshalb immer nach dem Einsatzprofil aus.
| Modelltyp | Worauf es ankommt | Praktische Empfehlung |
|---|---|---|
| Flugmodell | Vibration, sichere Führung, Zugentlastung | Mit etwas Reserve verlegen, sauber im Rumpf fixieren, nie auf Spannung montieren. |
| RC-Auto | Lenkservo zieht oft kräftig Strom und bewegt sich viel | Kurz halten, robusten Querschnitt wählen und vor Scheuern schützen. |
| Boot | Feuchtigkeit, Spritzwasser und Korrosion | Steckverbindungen trocken halten und Leitungen hoch über der Bilge führen. |
| Drohne oder Multicopter | Gewicht und Platz | Nur dort einsetzen, wo ein Servo wirklich nötig ist, und die Leitung so kurz wie möglich halten. |
Bei Flugmodellen achte ich besonders darauf, dass die Kabel im Flügel oder Rumpf nicht auf Zug stehen. Im Auto geht es dagegen häufiger um Stromspitzen und darum, dass die Leitung nicht an Lenkung, Antrieb oder Fahrwerk reibt. Im Boot zählt vor allem, dass alles trocken und zugänglich bleibt. Wer diese Unterschiede mitdenkt, baut deutlich zuverlässiger als mit einer pauschalen Standardlösung.
Was ich beim Kauf wirklich prüfen würde
Wenn ich heute ein Servokabel kaufe, achte ich zuerst auf drei Dinge: Passt der Stecker wirklich zum Empfänger oder Servo, ist die Länge für den Einbau sinnvoll, und ist der Querschnitt für Last und Strecke vernünftig gewählt? In der Praxis lande ich bei kurzen, leichten Verbindungen oft im feineren Bereich und bei längeren oder stärker belasteten Strecken lieber eine Stufe darüber.
Am Ende ist das Thema einfacher, als es auf den ersten Blick wirkt: saubere Passform, passende Länge und genug mechanische Ruhe entscheiden fast immer mehr als große Werbeversprechen. Wer diese drei Punkte ernst nimmt, spart sich Wackler, Kontaktprobleme und unnötige Fehlersuche am Platz. Genau deshalb behandle ich die Leitung im RC-Modell nicht als Nebenrolle, sondern als Teil der Zuverlässigkeit.
