Ein sauber versorgter Empfänger ist im RC-Modell keine Nebensache, sondern die Basis für ruhige Servobewegungen und verlässliche Signalverarbeitung. Beim Jeti MAX BEC 2 geht es genau darum: eine robuste, einstellbare Stromversorgung für Empfänger und Servos, die besonders in klassischen Großmodellen, Seglern und Scale-Setups Sinn ergibt. Ich zeige hier, was das Bauteil praktisch leistet, wie ich es einordnen würde und worauf es beim Einbau wirklich ankommt.
Die wichtigsten Punkte zum Jeti MAX BEC 2 auf einen Blick
- Linearer Spannungsregler für Empfänger- und Servoversorgung mit 1 oder 2 Akkupacks.
- Vier Ausgangsspannungen stehen zur Wahl: 5,0 V, 5,4 V, 5,7 V und 6,0 V.
- Der sinnvolle Arbeitsbereich liegt vor allem bei 2S LiXX oder 5 bis 6 NiXX.
- 12 A Dauerstrom und 20 A kurzzeitig sind nur mit guter Kühlung realistisch.
- Doppelte Akkueingänge erhöhen die Betriebssicherheit, ersetzen aber keine Telemetrie.
- Für klassische RC-Modelle mit separater Bordstromversorgung ist das System deutlich passender als für leichte HV-Setups.
Was das Bordnetz in der Praxis leisten muss
Ein BEC oder Spannungsregler sorgt dafür, dass Empfänger und Servos eine passende Versorgung bekommen, auch wenn der Antriebsakku deutlich mehr Spannung liefert. Genau hier spielt ein linearer Regler seine Stärken aus: Er arbeitet schlicht, zuverlässig und sehr störarm, weil er keine aufwendige Taktung ins Bordnetz bringt. Der Preis dafür ist klar - überschüssige Energie wird in Wärme umgewandelt, deshalb sind Kühlung und saubere Auslegung wichtiger als bei vielen kompakten Schaltreglern.
Der MAX BEC 2 ist für Modelle gedacht, in denen ich die Bordstromversorgung bewusst getrennt plane. Das kann ein großer Segler mit kräftigen Servos sein, ein Scale-Muster mit mehreren Rudern oder ein Verbrenner- oder Benzinmodell mit eigener Empfängerstromquelle. Besonders angenehm finde ich die Redundanz: Das System kann mit einem oder zwei Akkus betrieben werden, entlädt beide gemeinsam und zeigt per LED an, welcher Akku gerade Energie liefert. Das ist kein Showeffekt, sondern im Modellalltag ein echter Sicherheitsgewinn.
Wenn ich das Bauteil auf einen Satz reduzieren müsste, würde ich sagen: Es ist eine saubere, konservative Lösung für Modelle, bei denen Verlässlichkeit wichtiger ist als maximale Effizienz oder moderne Zusatzfunktionen.
Welche technischen Daten wirklich zählen
Laut JETI liegt der empfohlene Eingangskorridor bei 5,5 bis 8,4 V, technisch sind bis 16 V möglich. Für die Praxis heißt das: Der Regler fühlt sich vor allem mit 2S-LiXX- oder 5-bis-6-Zellen-NiXX-Packs wohl. Dazu kommen eine einstellbare Ausgangsspannung, 85 g Gewicht und ein Gehäusemaß von 100 x 29 x 16 mm. Wer sehr knapp baut oder ultraleicht unterwegs ist, sollte diese Abmessungen ernst nehmen.
| Parameter | Wert | Was ich daraus ableite |
|---|---|---|
| Empfohlene Eingangsspannung | 5,5 bis 8,4 V | Der natürliche Bereich für 2S LiXX oder 5 bis 6 NiXX |
| Maximale Eingangsspannung | 16 V | Technisch großzügig, praktisch aber nicht der Sweet Spot |
| Ausgangsspannung | 5,0 / 5,4 / 5,7 / 6,0 V | Genug Spielraum für klassische Servos und Empfänger |
| Dauerstrom | 12 A | Für viele Großmodelle passend, aber nur mit guter Kühlung |
| Kurzzeitstrom | 20 A für bis zu 30 s | Hilfreich bei Lastspitzen, nicht als Dauerzustand gedacht |
| Ruhestrom | 170 µA | Im ausgeschalteten Zustand sehr sparsam |
| Telemetry | Nein | Spannungsüberwachung muss anderweitig gelöst werden |
Lesen Sie auch: JETI im RC-Modellbau - DS, DC und Telemetrie verständlich erklärt
Dauerlast hängt stärker von der Spannung ab, als viele erwarten
Der entscheidende Punkt bei einem linearen Regler ist nicht nur die nominelle Stromzahl, sondern das Verhältnis aus Eingangs- und Ausgangsspannung. Je höher die Eingangsspannung, desto mehr Wärme entsteht und desto kleiner wird die realistische Dauerlast. Genau deshalb zeigt die JETI-Dokumentation für verschiedene Akkukombinationen sehr unterschiedliche Dauerstromwerte.
| Akkukombination | 5,0 V | 5,4 V | 5,7 V | 6,0 V |
|---|---|---|---|---|
| 2 LiXX / 6 NiXX | 8,33 A | 10,00 A | 11,76 A | 12,00 A |
| 3 LiXX / 10 NiXX | 3,28 A | 3,51 A | 3,70 A | 3,92 A |
| 12 NiXX | 2,44 A | 2,56 A | 3,70 A | 3,92 A |
Für mich ist diese Tabelle der eigentliche Praxisfilter. Sie zeigt sehr klar, dass das System am stärksten mit niedrigerer Eingangsspannung arbeitet. Wer also ein stabiles 2S-Bordnetz plant, bekommt deutlich mehr Reserve als bei höheren Zellzahlen. Genau das ist der Punkt, an dem viele beim Kauf zu optimistisch rechnen und die Wärmeentwicklung zu spät mitdenken.

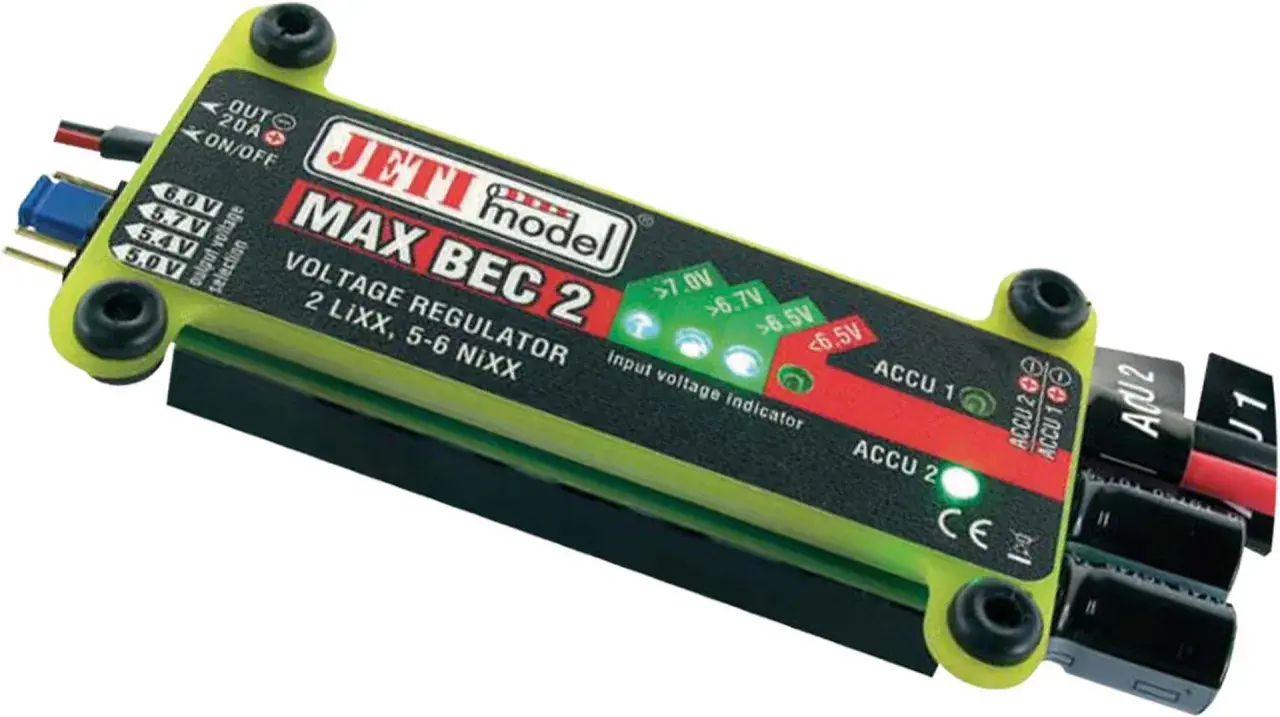

Die vier LEDs liefern zusätzlich eine einfache Akkuanzeige: grün für ausreichend Spannung, rot als deutlicher Hinweis auf eine niedrige Versorgung. Das ersetzt kein präzises Messsystem, ist im Alltag aber eine brauchbare Orientierung. Von hier aus ist der Schritt zur richtigen Einstellung nicht mehr weit.
So stelle ich Spannung und Akkus sinnvoll ein
Die Ausgangsspannung wird per Jumper gewählt. Ich würde die vier Stufen so einordnen:
- 5,0 V - sinnvoll für ältere oder besonders vorsichtige Servo-Setups, wenn ich maximale Schonung will.
- 5,4 V - für viele klassische Modelle mein neutraler Ausgangspunkt, wenn ich noch keinen Grund für mehr Spannung habe.
- 5,7 V - ein vernünftiger Mittelweg für kräftigere Digitalservos, solange alle Komponenten dafür freigegeben sind.
- 6,0 V - passend, wenn Empfänger und Servos sauber dafür ausgelegt sind und ich das letzte Stück Servoreserve nutzen will.
Wichtig ist dabei weniger die Wunschspannung als die Freigabe der verbauten Komponenten. Ein Servo, das nur bis 5,5 V spezifiziert ist, gehört nicht an 6,0 V. Umgekehrt ist 5,0 V für manche modernen Digitalservos unnötig konservativ. Ich entscheide deshalb nicht nach Gefühl, sondern nach den Datenblättern der Servos und dem tatsächlichen Strombedarf im Modell.
Auch bei den Akkus gibt es Spielraum. Der Regler kann mit einem oder zwei Versorgungsakkus arbeiten, und die Anleitung erlaubt sogar unterschiedliche Kapazitäten, Zellenzahlen und Typen. Technisch ist das praktisch, weil keine Energie zwischen den Packs hin- und herfließt. Im Alltag bevorzuge ich trotzdem ähnliche Akkus mit vergleichbarem Ladezustand, weil sich das System dann einfacher einschätzen lässt und die LED-Anzeige aussagekräftiger bleibt.
Wenn ich ein klassisches Großmodell aufbaue, nehme ich meist 2S LiXX oder 5 bis 6 NiXX als Ausgangsbasis. Das ist der Bereich, in dem das Konzept am saubersten arbeitet und die Reserven am nachvollziehbarsten sind.
Wie ich den Regler sauber verdrahte und montiere
Die Verdrahtung ist nicht kompliziert, aber sie sollte ordentlich gemacht werden. Die Akkus kommen an die Eingänge ACCU 1 und ACCU 2. Wenn nur ein Akku verwendet wird, reicht einer der beiden Eingänge. Die Ausgangsseite speist den Empfänger, und für die Verbindung liegen passende Steckerteile im Lieferumfang bei. Für die Akkuleitungen nennt die Anleitung 1,5 mm², für die Verbindung zum Empfänger mindestens 1 mm² - genau so würde ich es auch handhaben.
Ein paar Punkte machen im Modell die halbe Zuverlässigkeit aus:
- Ich montiere das Modul so, dass die LEDs nach außen sichtbar bleiben.
- Ich achte auf Luftstrom über den Kühlkörper, weil die Dauerlast davon direkt abhängt.
- Bei klassischer JR-Verkabelung nutze ich lieber mehrere Empfängerkabel als nur einen einzelnen Strang, damit sich der Strom besser verteilt.
- Ich befestige das Bauteil vibrationsarm, etwa mit Gummitüllen, wenn das Modell dazu neigt.
- Ich prüfe vor dem Erstflug die Schalterfunktion und kontrolliere, ob die LED-Anzeige logisch reagiert.
Positiv ist, dass der elektronische Schalter als sichere Lösung ausgeführt ist. Das heißt: Selbst wenn an den Leitungen oder Lötstellen etwas mechanisch beschädigt wird, bleibt die BEC-Funktion erhalten. Das ist genau die Art von Detail, die man erst dann zu schätzen weiß, wenn ein Modell wirklich lange und zuverlässig laufen soll.
Wenn die Verdrahtung stimmt, bleibt als Nächstes die wichtigere Frage: Passt dieses Konzept überhaupt zu deinem Modell - oder ist es technisch zwar brauchbar, aber in der Praxis unnötig schwer oder zu konservativ?
Wo der Regler stark ist und wo ich vorsichtig wäre
Ich sehe den MAX BEC 2 vor allem dort, wo Bordstrom und Sicherheit im Mittelpunkt stehen. In großen Seglern, Scale-Mustern, Benzinmodellen und auch in manchen größeren Booten ist ein separater, sauber geregelter Empfängerakku mit redundanter Einspeisung ein sehr vernünftiges Konzept. Der lineare Aufbau ist unspektakulär, aber genau das ist sein Vorteil: wenig Komplexität, klare Spannung, ruhiger Betrieb.
| Einsatzbereich | Geeignetheit | Warum |
|---|---|---|
| Große Segler und Scale-Flugmodelle | Sehr gut | Viele Servos, hoher Anspruch an Zuverlässigkeit, meist genug Platz und Kühlung |
| Benziner und Verbrennermodelle | Sehr gut | Separate Bordstromversorgung ist hier oft genau das richtige Sicherheitskonzept |
| Große Boote | Gut | Ausreichend Raum und meist keine extreme Gewichtsfixierung |
| Kleine Elektro-Sportmodelle | Eher eingeschränkt | Gewicht und Baugröße sind oft überdimensioniert |
| HV-Servo-Setups | Eher ungeeignet | Das System ist auf 5,0 bis 6,0 V ausgelegt, nicht auf 7,4 V Bordspannung |
| Modelle mit Telemetriebedarf | Eher ungeeignet | Das Modul selbst bietet keine Telemetrie |
Die größte Stärke ist also nicht die nackte Zahl auf dem Papier, sondern die Kombination aus Redundanz, konservativer Regelung und klarer Spannungsauswahl. Die größte Schwäche ist die Effizienz bei hoher Eingangsspannung. Genau deshalb würde ich ihn nie blind nach Stromwert kaufen, sondern immer im Zusammenhang mit Modellgröße, Servoanzahl und Kühlung betrachten.
Welche Setups ich heute damit noch bauen würde
Wenn ich 2026 ein neues Bordnetz plane, würde ich den Regler vor allem in drei Fällen einsetzen: erstens bei einem großen Segler mit mehreren kräftigen Servos, zweitens bei einem Scale-Modell mit sauberer Doppelstromversorgung und drittens bei einem Verbrenner- oder Benzinmodell, bei dem ich eine möglichst einfache und robuste Empfängerenergie will. In diesen Szenarien liefert das Bauteil genau das, was man erwartet - und nichts, was später unnötig Probleme macht.
- Vor dem Kauf prüfe ich die Servospezifikation. Die Spannungsfreigabe entscheidet, ob 5,0 V oder 6,0 V sinnvoll sind.
- Ich messe den realen Strombedarf. Mit mehreren digitalen Servos sollte man nicht nur mit Nennwerten rechnen, sondern mit Lastspitzen.
- Ich plane Kühlung ein. Ein linearer Regler braucht Luft, sonst schrumpft die Dauerlast spürbar.
- Ich halte Reserve im Strombudget. Ich kalkuliere lieber großzügig als knapp, weil Servolasten in der Luft nicht gleichmäßig sind.
- Ich setze auf das System nur, wenn ich keine HV-Versorgung brauche. Wer 7,4-V-Servos oder Telemetrie im Bordnetz will, sollte anders planen.
Für mich ist der MAX BEC 2 deshalb kein Universalmotor für jedes RC-Modell, sondern ein präzise einzuordnendes Werkzeug: stark in klassischen, sicherheitsorientierten Setups, aber nicht die erste Wahl für moderne HV- oder Telemetrie-Bordnetze. Wer diese Grenze kennt, bekommt ein sehr verlässliches Stück RC-Elektronik, das seinen Job unauffällig und sauber erledigt.
