Akkus in Reihenschaltung - Spannung, Laden und Sicherheit

Bei Akkus entscheidet die Verschaltung direkt darüber, ob ein Modell mehr Spannung, mehr Laufzeit oder beides bekommt. Sobald Zellen in Serie geschaltet sind, steigt die Spannung, aber die Kapazität bleibt gleich, und genau das ist für RC-Piloten beim Auslegen von Antrieb und Ladegerät entscheidend. Ich zeige hier, wie man Reihenschaltung, Zellzahl und Ladepraxis sauber voneinander trennt, damit aus einem guten Akku kein unnötiges Risiko wird.

Was sich bei einer Reihenschaltung elektrisch verändert

Wenn mehrere Zellen in Serie geschaltet werden, addieren sich ihre Spannungen. Das ist der eigentliche Trick hinter einem 3S-, 4S- oder 6S-Pack: Das Modell bekommt mehr elektrische „Druckkraft“, ohne dass der Akku dafür breiter oder schwerer werden muss. Die Kapazität in mAh bleibt dabei gleich, weil der Strompfad durch alle Zellen derselbe ist.

Im Alltag heißt das: Zwei 3,7-V-Zellen in Reihe ergeben 7,4 V nominal. Vier Zellen liefern 14,8 V, sechs Zellen 22,2 V. Genau deshalb kann man mit einer höheren Zellzahl oft einen kräftigeren Antrieb fahren, obwohl der Akku nicht automatisch länger durchhält. Die Laufzeit steigt erst dann, wenn auch die Kapazität größer wird.

Wichtig ist außerdem ein Punkt, den Anfänger gern unterschätzen: In einem Serienpack zieht jede Zelle denselben Strom. Die schwächste Zelle bestimmt also die Qualität des ganzen Packs. Genau deshalb lohnt sich der Blick auf die S-Angabe und auf den Zustand der einzelnen Zellen, bevor man über Ladegerät oder Antrieb nachdenkt. Darauf gehe ich im nächsten Schritt genauer ein.

Wie ich 2S, 3S, 4S und 6S im RC-Alltag lese

Im RC-Modellbau steht das S für „Serie“. 2S bedeutet zwei Zellen in Reihe, 3S drei Zellen und so weiter. Das ist keine bloße Typenangabe, sondern die wichtigste Kurzform für die gesamte elektrische Auslegung eines Modells. Wer sie korrekt liest, spart sich viele Fehlkäufe bei Regler, Motor und Ladegerät.

Für klassische LiPo-Packs ist die Nennspannung pro Zelle 3,7 V. Voll geladen liegt eine Zelle bei 4,2 V. Daraus ergeben sich diese typischen Werte:

Ich orientiere mich bei der Auswahl nie nur an der Spannung auf dem Etikett, sondern immer auch an der Belastung des gesamten Systems. Ein 6S-Pack ist nicht automatisch „besser“ als ein 4S-Pack. Er ist nur dann sinnvoll, wenn Motor, Regler, Übersetzung und Propeller oder Luftschraube darauf ausgelegt sind. Sonst bezahlt man die höhere Spannung mit unnötiger Wärme und kürzerer Lebensdauer.

Praktisch interessant sind auch Mischformen wie 2S2P oder 4S2P. Dabei wird Serien- und Parallelschaltung kombiniert, also Spannung und Kapazität gleichzeitig erhöht. Das ist technisch sauber, aber im RC-Alltag nur dann sinnvoll, wenn Gewicht, Bauraum und Ladeaufwand noch zur Anwendung passen. Sobald die Zellzahl klar ist, entscheidet das Laden darüber, wie lange der Pack gesund bleibt.

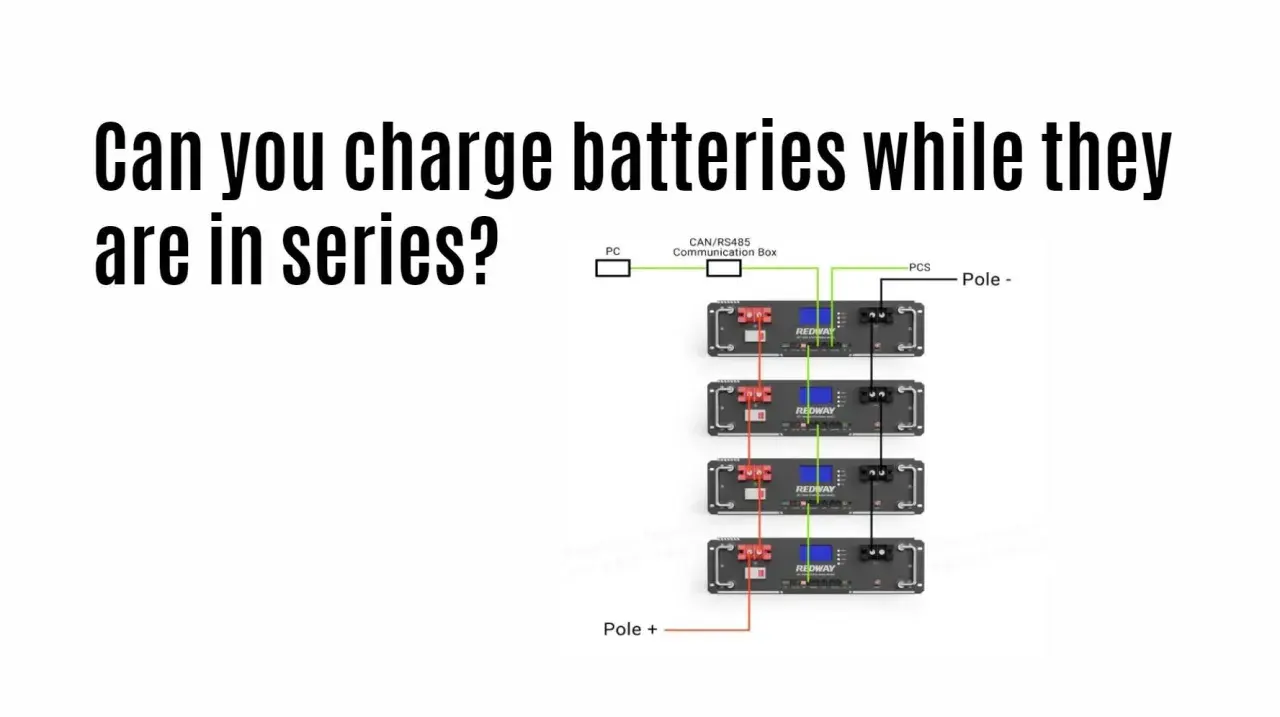

So lade ich Reihenschaltungen sicher und effizient

Beim Laden ist die wichtigste Regel ziemlich schlicht: Das Ladegerät muss zur Zellzahl und zur Chemie des Packs passen. Ein Lithium-Pack mit mehreren Zellen darf nicht einfach wie ein einzelner 12-V-Akku behandelt werden. Ich will beim Laden immer die Gesamtspannung im Blick behalten, aber genauso die einzelnen Zellspannungen.

Für LiPo-Packs gilt im Regelfall eine Ladeschlussspannung von 4,2 V pro Zelle. Bei LiFePO4 liegt sie niedriger, typischerweise bei 3,65 V pro Zelle. Wer die Chemie verwechselt, lädt entweder zu wenig oder riskant zu viel. Genau deshalb ist das richtige Ladeprogramm nicht Verhandlungssache, sondern Pflicht.

Beim Ladestrom arbeite ich als Faustregel mit 1C, wenn der Hersteller nichts anderes freigibt. Ein 2200-mAh-Pack wird also mit 2,2 A geladen, ein 5000-mAh-Pack mit 5 A. Einige Akkus erlauben 2C oder 3C, aber das sollte ausdrücklich auf dem Pack oder im Datenblatt stehen. Höher ist nicht automatisch besser; schnelleres Laden kostet oft Temperatur und auf Dauer Lebensdauer.

Für mehrzellige LiPos ist Balancing der entscheidende Punkt. Der Balancer gleicht am Ladeende die kleinen Unterschiede zwischen den Zellen aus. Ohne diesen Ausgleich kann sich eine Zelle heimlich nach oben schieben, obwohl der Gesamtwert noch harmlos aussieht. Das sieht man außen nicht sofort, im Inneren altert der Pack aber deutlich schneller.

Ich lade Akkus außerdem nie unter Last. Wenn der Akku noch mit Modell, Regler oder Verbraucher verbunden ist, kann die Ladeelektronik falsche Werte sehen oder die Ladephase unnötig verlängern. Gerade bei RC-Modellen ist es sauberer, den Pack getrennt und ruhig zu laden. Das klingt banal, spart aber viele unnötige Ausreißer bei Zellspannung und Temperatur. Und genau dort beginnen die typischen Fehler.

Diese Fehler ruinieren Packs schneller als der Flugfehler

Die meisten Akkus sterben nicht spektakulär, sondern durch kleine Unsauberkeiten, die sich wiederholen. Das betrifft vor allem Serienpacks, weil dort jede Zelle den Zustand der anderen mitträgt. Ich achte deshalb auf dieselben vier oder fünf Punkte immer wieder, nicht erst wenn der Pack schon weich geworden ist.

• Unterschiedliche Zellen zusammenwerfen - gleicher Typ, ähnliche Kapazität und möglichst ähnliches Alter sind Pflicht. Eine schwache Zelle zieht den ganzen Pack herunter.
• Pack und Ladegerät nicht passend abstimmen - ein 4S-Pack braucht ein 4S-Programm, kein „irgendwie 16 Volt“.
• Ohne Balancer laden - das spart keine Zeit, sondern verschiebt das Problem nur auf die nächsten Zyklen.
• Zu hohe Ladeströme - wenn der Hersteller 1C empfiehlt, ist das kein grober Anhaltspunkt, sondern ein sinnvoller Grenzwert.
• Heiße oder beschädigte Akkus weiterverwenden - Wärme, Aufblähung oder mechanische Schäden sind kein kosmetisches Thema, sondern ein Warnsignal.

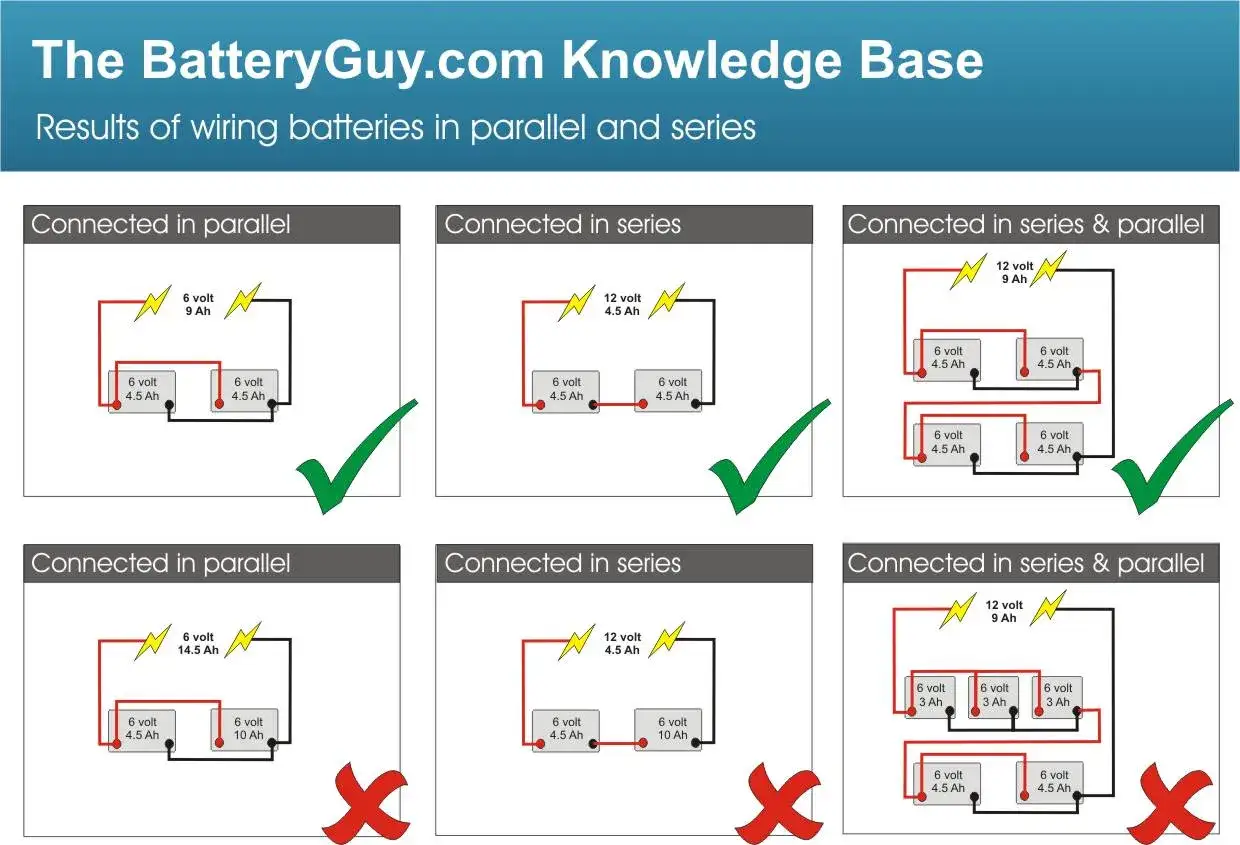

Der häufigste Denkfehler ist aus meiner Sicht nicht die Technik, sondern das Vermischen von Serien- und Parallelgedanken. In Serie steigt die Spannung, parallel steigt die Kapazität. Wer das verwechselt, plant das Setup falsch, lädt mit dem falschen Profil oder erwartet vom Akku die falsche Laufzeit. Deshalb lohnt sich ein kurzer Blick auf den Nutzen der Reihenschaltung selbst, bevor man das nächste Pack kauft.

Wann Reihenschaltung im Modellbau wirklich sinnvoll ist

Für mich ist Reihenschaltung immer dann sinnvoll, wenn ein Modell mehr Spannung braucht, um effizienter zu arbeiten. Höhere Spannung kann bei gleicher Leistung den Strom senken, und das reduziert oft Verluste in Kabeln, Steckern und Regler. Das ist besonders interessant bei schnellen Cars, leistungsstarken Booten und größeren Flugmodellen.

Der Vorteil endet aber dort, wo die Elektronik an ihre Grenze kommt. Mehr Spannung bedeutet mehr Belastung für Motor, Regler und Antrieb. Auch die Sicherheitsreserve beim Laden wird enger, weil mehr Zellen überwacht werden müssen. Ich würde deshalb immer erst die Zielspannung des Systems definieren und danach den Akku wählen, nicht umgekehrt.

So ordne ich die Praxis grob ein:

• Mehr Spannung - sinnvoll, wenn das Modell auf Drehzahl und Leistungsreserve ausgelegt werden soll.
• Mehr Kapazität - sinnvoll, wenn die Laufzeit länger werden soll, ohne die Spannung zu verändern.
• Serie + parallel - sinnvoll, wenn beides gebraucht wird und genug Platz sowie Gewichtsspielraum vorhanden sind.
• Parallel statt Serie - sinnvoll, wenn das Modell mit der Spannung schon gut passt, aber früher leer wird als gewünscht.

In der RC-Praxis ist die beste Lösung oft nicht die mit der höchsten Zahl auf dem Etikett, sondern die, die Motor, Regler, Gewicht und Ladealltag am saubersten zusammenbringt. Genau dort gewinnt man Zuverlässigkeit, und nicht durch theoretisch maximale Werte. Damit endet die Technik nicht auf dem Papier, sondern am Platz beim Laden und Fahren. Darum mache ich vor jedem Einsatz denselben kurzen Check.

Der kurze prüfblock, den ich vor dem Laden nie überspringe

Bevor ich einen Pack lade oder ins Modell setze, gehe ich immer dieselbe Reihenfolge durch. Das dauert kaum eine Minute, verhindert aber die meisten vermeidbaren Probleme.

1. Ich prüfe, ob die Zellzahl zum Ladeprogramm passt.
2. Ich kontrolliere, ob der Pack äußerlich unauffällig ist und keine Beulen, Risse oder aufgeblähten Stellen hat.
3. Ich schaue mir die Zellspannungen an, wenn ein Balanceranschluss vorhanden ist.
4. Ich stelle den Ladestrom passend zur Kapazität ein, meist bei 1C.
5. Ich lade ohne Last und ohne unnötige Wärmeentwicklung.
6. Ich lege den Akku nach dem Laden nicht dauerhaft voll weg, sondern bringe ihn für längere Pausen auf einen moderaten Ladezustand.

Wer Akkus in Serie sauber versteht, plant Antrieb und Laden deutlich entspannter. Die Spannung steigt, die Kapazität bleibt gleich, und genau daraus ergeben sich die richtigen Entscheidungen bei Zellzahl, Laderate und Balancing. Ich halte das für einen der Themenbereiche im RC-Modellbau, bei denen ein bisschen Disziplin sehr viel teure Hardware spart.
