Die Jeti Central Box 220 ist keine kleine Nebenkomponente, sondern das Herzstück einer sauberen Strom- und Signalverteilung im Großmodell. Wer viele Servos, redundante Versorgung und Telemetrie unter einen Hut bringen will, bekommt hier ein System, das deutlich mehr kann als ein einfacher Empfänger oder ein Y-Kabel. In diesem Artikel ordne ich das Modul technisch ein, zeige die wichtigsten Anschlussregeln und sage auch klar, wann ich es für sinnvoll halte und wann nicht.
Die wichtigsten Punkte auf einen Blick
- Die CB220 ist ein Servo- und Power-Verteiler für anspruchsvolle RC-Modelle, nicht einfach ein normaler Empfänger.
- Sie bietet 15 Servoausgänge, zwei Akku-Eingänge und bis zu drei Empfängeranschlüsse.
- Vier Ausgänge sind für High-Torque-Servos ausgelegt, elf für Standardservos.
- EX-Telemetrie, DITEX-Servos und ein 100-Hz-Ausgangsmodus gehören zum Funktionsumfang.
- Besonders sinnvoll ist das System in Großseglern, Jets und Scale-Modellen mit hoher Servodichte.
- Bei hohen Temperaturen und sehr intensiven Lasten sollte man die Auslegung bewusst prüfen, nicht blind überdimensionieren.
Was die CB220 technisch wirklich leistet
Wenn ich das System nüchtern betrachte, ist die wichtigste Eigenschaft nicht die Zahl der Anschlüsse, sondern die Art, wie die Energie im Modell verteilt wird. Die CB220 arbeitet als Schalt- und Verteilzentrale für Servos, Empfänger und Sensorik. Genau deshalb ist sie in großen Flugmodellen so beliebt: Sie trennt nicht nur Signale, sondern organisiert die komplette Versorgung mit deutlich mehr Übersicht als eine klassische Verdrahtung.
| Merkmal | Wert | Was das im Modell bedeutet |
|---|---|---|
| Servoausgänge | 15 | Genug Reserven für viele Ruder, Klappen und Zusatzfunktionen |
| Ausgänge für hohe Last | 4 | Geeignet für besonders kräftige Servos an stark belasteten Rudern |
| Ausgänge für Standardservos | 11 | Für normale Steuerflächen und Nebenfunktionen |
| Akkueingänge | 2 | Redundante Versorgung ist möglich |
| Empfängeranschlüsse | Bis zu 3 | Mehrere Empfangswege erhöhen die Sicherheit |
| Telemetrie | EX, DITEX | Spannung, Strom, Kapazität und Temperatur lassen sich überwachen |
| Ausgangsmodus | 100 Hz | Sehr direkte Servoreaktion bei passenden Anwendungen |
| Dauerstrom | 20 A | Solide Basis für anspruchsvolle Anlagen |
| Spitzenstrom | 90 A für 2 s | Kurze Lastspitzen werden abgefangen |
| Abmessungen | 66 × 42 × 18 mm | Relativ kompakt für den Funktionsumfang |
| Gewicht | 65 g | Leicht genug für Großmodelle, aber kein Minimalgewicht |
Für mich ist das der Kern: Die CB220 ist kein Bauteil, das man „irgendwie mitnimmt“, sondern eine bewusste Architekturentscheidung. Wer viele Servos sauber, nachvollziehbar und mit Telemetrie betreiben will, bekommt hier eine echte Schaltzentrale. Genau an dieser Stelle wird der Überlastschutz interessant, denn er entscheidet im Fehlerfall über Stabilität statt Totalausfall.
Warum der Überlastschutz im Modell einen echten Unterschied macht
Der entscheidende Unterschied zur einfacheren Verteilung ist der Schutz auf jedem Ausgang. Wenn ein Servo blockiert, ein Gestänge klemmt oder die Last kurzzeitig ungesund steigt, wird nicht das ganze System abgeschaltet. Stattdessen trennt die Box den betroffenen Ausgang, während die übrigen Kanäle weiter versorgt bleiben. Genau das ist in einem großen Modell der Punkt, an dem aus einer Panne eine kontrollierbare Situation wird.
Die Lastverteilung ist dabei nicht pauschal identisch. Laut Datenblatt sind die Ausgänge 1, 2, 9 und 10 für High-Torque-Servos vorgesehen und vertragen bis zu 60 kg·cm, während die übrigen Kanäle für Standardservos bis 30 kg·cm ausgelegt sind. Dazu kommen die unterschiedlichen Schutzschwellen: 6 A Haltestrom und 12 A Auslösestrom an den starken Kanälen, 2,6 A beziehungsweise 5 A an den Standardausgängen. Das ist kein Marketingdetail, sondern die technische Basis für ein fehlertolerantes Layout.
Wichtig ist auch die Temperaturseite. Der Hersteller weist darauf hin, dass hohe Umgebungstemperaturen die Schutzcharakteristik beeinflussen können. Praktisch würde ich bei sehr warmen Rümpfen oder engen Einbauten nicht nur auf die Stromwerte schauen, sondern auf das gesamte thermische Bild. Wenn ein Modell im Sommer in der Sonne steht oder der Innenraum schlecht belüftet ist, ist das kein Randthema. Genau dort trennt sich saubere Auslegung von bloß viel Elektronik.
Ein weiterer Punkt, den ich gut finde: Die Schutzlogik begrenzt Fehler lokal. Das klingt trocken, ist aber im Ernstfall Gold wert. Ein festgefahrener Klappenantrieb soll nicht alle Rudersysteme mit in den Fehler reißen. Dieser Gedanke führt direkt zur Frage, wie man das Ganze sauber verkabelt.

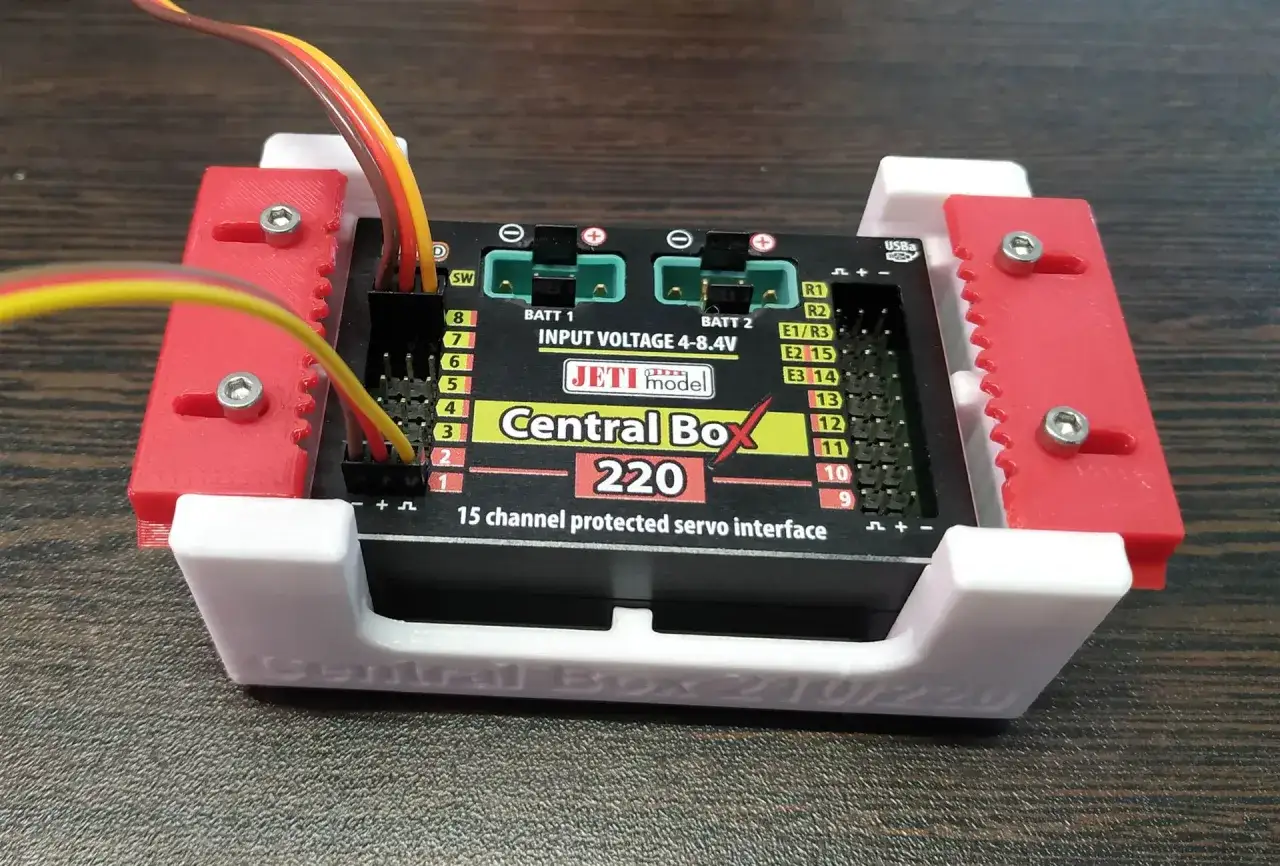

So verkabelst und konfigurierst du das System sauber
Bei der Verdrahtung würde ich die CB220 nicht als „Einbauen und fertig“ behandeln, sondern als kleines Energienetz im Modell. Zwei Akkuanschlüsse sind vorhanden, und genau dort beginnt die saubere Planung: gleiche Zellchemie, ähnliche Spannungsniveaus und vernünftige Steckerqualität. Redundanz hilft nur dann, wenn beide Versorgungswege wirklich belastbar sind.
Versorgung
Ich setze die beiden Akkuwege so auf, dass keiner unnötig dominiert und keine Billigsteckverbindung den Gesamteindruck ruiniert. Wer mit einem BEC statt separater Flugakkus arbeitet, sollte sich die Stromreserve sehr genau ansehen. Die Box ist kein Ersatz für eine schwache Stromquelle, sondern ein sauberer Verteiler mit Sicherheitslogik.
Empfänger
Bis zu drei Empfänger lassen sich über serielle Ausgänge integrieren, etwa über EX Bus, PPM, S.Bus oder UDI. Das ist besonders interessant, wenn man Redundanz wirklich ernst meint. Mit DC-/DS-Sendern lässt sich das System direkt im Device Explorer konfigurieren, alternativ per JETIBOX. Ich würde bei komplexen Modellen außerdem die empfohlene Doppelpfad-Architektur mit zusätzlichem 900-MHz-Backup einplanen, wenn das Setup darauf ausgelegt ist.
Lesen Sie auch: Dymond RC-Elektronik - Lohnt sich der Kauf noch?
Servos und Sensorik
Die Ausgänge lassen sich nicht nur als Servoausgänge nutzen, sondern je nach Bedarf auch als digitale Ein- oder Ausgänge oder für DITEX-Anwendungen konfigurieren. Das ist stark, aber es verlangt Disziplin in der Dokumentation. Wer später am Modell arbeitet, muss wissen, welcher Kanal welche Funktion erfüllt. Dazu kommt der integrierte Expander für bis zu drei Sensoren, also ein direkter Zugang zu mehr Telemetrie, ohne sofort ein weiteres Zusatzsystem zu brauchen.
Ein Punkt, den ich bei der Praxisverkabelung immer wieder betone: Y-Kabel sind hier meist ein Rückschritt. Die Box ist dafür gebaut, die Verteilung strukturiert zu übernehmen. Wenn man das System dann wieder mit unklaren Doppelabgriffen verwässert, verschenkt man einen Teil des Nutzens. Genau deshalb lohnt sich der Blick darauf, wann diese Architektur überhaupt sinnvoll ist.

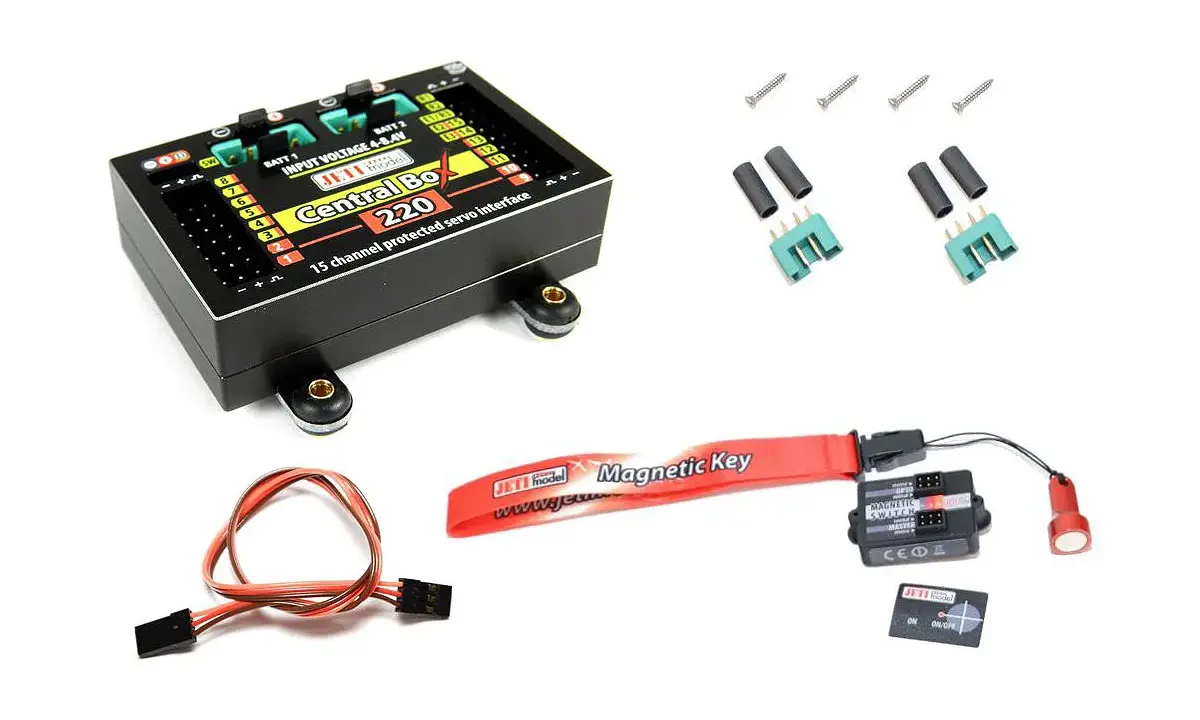

Wann sich die CB220 lohnt und wann nicht
Die CB220 ist vor allem für Modelle interessant, bei denen viele Servos gleichzeitig arbeiten und ein sauberer Strompfad mehr zählt als maximale Einfachheit. Ich sehe sie am stärksten in Großseglern, Jets, Scale-Maschinen und komplexen Flugmodellen mit Klappen, Fahrwerk, Störklappen oder mehreren Ruderachsen. Dort passt die Mischung aus Redundanz, Telemetrie und Kanalverwaltung sehr gut.
| Einsatz | Einschätzung | Warum |
|---|---|---|
| Großsegler und Jets | Sehr passend | Viele Servos, hohe Sicherheitsanforderungen, Telemetrie sinnvoll |
| Scale-Motorflugmodelle | Passend | Saubere Verteilung und redundante Versorgung bringen echten Mehrwert |
| Große Boote | Bedingt passend | Nur dann sinnvoll, wenn viele Funktionen und hohe Versorgungssicherheit gebraucht werden |
| Kleine Sportmodelle | Eher überdimensioniert | Gewicht, Kosten und Komplexität stehen oft in keinem vernünftigen Verhältnis |
| RC-Cars und Drohnen | Meist ungeeignet | Die Systemarchitektur ist dafür normalerweise zu speziell und zu groß |
Das ist auch der Punkt, an dem ich ehrlich bin: Nicht jedes Modell braucht so viel Elektronik. Wer mit einem einfachen Sportflieger, einem kleinen Boot oder einem leichten Setup arbeitet, kauft sich schnell mehr Komplexität ein, als er nutzt. Die CB220 lohnt sich erst dann wirklich, wenn ihr Sicherheitsgewinn, die saubere Struktur und die Telemetrie im Projekt einen konkreten Vorteil bringen. Wenn das nicht der Fall ist, bleibt sie zwar technisch spannend, aber praktisch unnötig.
CB220 im Vergleich mit 210, 310 und 400
Die wichtigste Gegenüberstellung ist aus meiner Sicht die zur 210. Dort bekommt man maximale, ungefilterte Leistung pro Servoausgang, aber eben ohne die gleiche Schutzlogik auf jedem Kanal. Die 220 nimmt den Mittelweg: mehr Sicherheit, mehr Struktur, immer noch viel Reserven. Danach wird es eher eine Frage des Gesamtkonzepts als nur der reinen Leistung.
| Modell | Stärke | Mein Fazit |
|---|---|---|
| CB210 | Unreduzierte Leistung ohne Überlastschutz an den Servoausgängen | Sinnvoll, wenn du maximale direkte Ausgabe willst und die Schutzstrategie anders löst |
| CB220 | Überlastschutz pro Ausgang, 15 Kanäle, zwei Akkueingänge | Der ausgewogene Sicherheitskandidat für viele Großmodelle |
| CB310 | Stärker in Richtung Spannungsstabilisierung und internes BEC | Interessant, wenn Stromregelung wichtiger ist als der Schutzgedanke der 2xx-Reihe |
| CB400 | Für große bis sehr große Modelle ausgelegt | Wenn das Projekt deutlich über den normalen Großmodellrahmen hinausgeht |
Wenn ich das in einem Satz zusammenfasse, dann so: Die 220 ist die vernünftige Wahl, wenn du Sicherheit und Kontrolle willst, ohne gleich in die extremen oder hochspezialisierten Varianten auszuweichen. Wenn du dagegen bewusst auf maximale direkte Leistung oder auf andere Regelungsstrategien setzt, kann eine andere Box besser passen. Damit ist die Entscheidung aber noch nicht abgeschlossen, denn der Einbau entscheidet oft mehr als das Datenblatt.
Die Fehler, die ich beim Einbau am häufigsten sehe
Die meisten Probleme entstehen nicht durch das Modul selbst, sondern durch unklare Planung. Wer die CB220 sauber aufsetzt, bekommt ein sehr robustes System. Wer sie wie einen vergrößerten Empfänger behandelt, produziert schnell vermeidbare Schwachstellen.
- Y-Kabel und Doppelabgriffe, obwohl die Box die Verteilung eigentlich übernehmen soll.
- Zu starke Servos auf ungeeigneten Ausgängen, obwohl die Lastklassen klar getrennt sind.
- Ein redundantes Akkukonzept, das in Wahrheit doch an einem schwachen Schalter oder Stecker hängt.
- Zu wenig thermische Reserve im Rumpf, vor allem bei geschlossenen Einbauten und Sommerbetrieb.
- Keine saubere Dokumentation der Kanalbelegung, was spätere Fehlersuche unnötig schwer macht.
- Kein Bodentest unter Last, obwohl gerade dort die kritischen Werte sichtbar werden.
Ich würde vor dem Erstflug immer einen realistischen Funktionstest machen: alle Ruder mehrmals unter Last bewegen, Telemetrie prüfen, Spannungseinbrüche beobachten und die Temperaturentwicklung im Auge behalten. Das dauert nicht lange, erspart aber sehr teure Überraschungen. Und genau daraus ergibt sich mein abschließender Blick auf das, was bei dieser Lösung wirklich zählt.
Was für mich am Ende den Ausschlag gibt
Die CB220 ist für mich dann stark, wenn ein Modell mehr braucht als Stromverteilung: nämlich Struktur, Redundanz und nachvollziehbare Kontrolle. Sie passt nicht in jedes Projekt, aber in einem großen, technisch anspruchsvollen Modell kann sie genau die richtige Mitte zwischen Komfort und Sicherheitsreserve sein. Ich sehe sie deshalb nicht als Luxus, sondern als saubere Lösung für Setups, die im Betrieb keine Unsicherheit gebrauchen können.
Wenn du dein Modell gerade planst, würde ich zuerst die realen Servo-Lasten, die Temperatur im Rumpf und die gewünschte Redundanz festhalten und erst danach die Box auswählen. Genau an dieser Stelle entscheidet sich, ob ein System nur gut aussieht oder im Flugtag auch wirklich ruhig arbeitet. Die CB220 gehört klar in die zweite Kategorie, wenn das Projekt zu ihr passt.
