Jeti Central Box 220 - Der ultimative Guide für RC-Modelle

Was die Zentralbox im Modell tatsächlich löst

Der eigentliche Nutzen liegt nicht in einem einzelnen Feature, sondern im Zusammenspiel aus Stromverteilung, Redundanz und Schutz. Statt einen Empfänger und eine einfache Servoverteilung als Engpass zu haben, trennt die Box die Aufgaben sauber: Empfang, Versorgung und Servos werden strukturierter angebunden. Genau das macht sie für große Modelle so interessant, vor allem dort, wo ein Ausfall nicht nur ärgerlich, sondern teuer oder gefährlich wäre.

Ich sehe sie vor allem als Lösung für Modelle mit vielen Servos, hohem Strombedarf und dem Wunsch nach einem klar kontrollierbaren System. Das ist typisch für große Kunstflugmodelle, Jets, Scale-Projekte oder andere RC-Aufbauten, bei denen mehrere Steuerachsen gleichzeitig unter Last stehen. Aus Sicht der Praxis ist das keine Luxusfunktion, sondern eine Art Absicherung gegen die typischen Schwachstellen eines überlasteten Empfangssystems.

Der Punkt, den viele am Anfang unterschätzen: Eine solche Zentrale ersetzt nicht das saubere Systemdesign. Sie hilft nur dann wirklich, wenn Akku, Servos, Stecker, Kabelquerschnitt und Kühlung zusammenpassen. Genau deshalb lohnt sich der Blick auf die technischen Eckdaten als Nächstes.

Die technischen Merkmale, die in der Praxis zählen

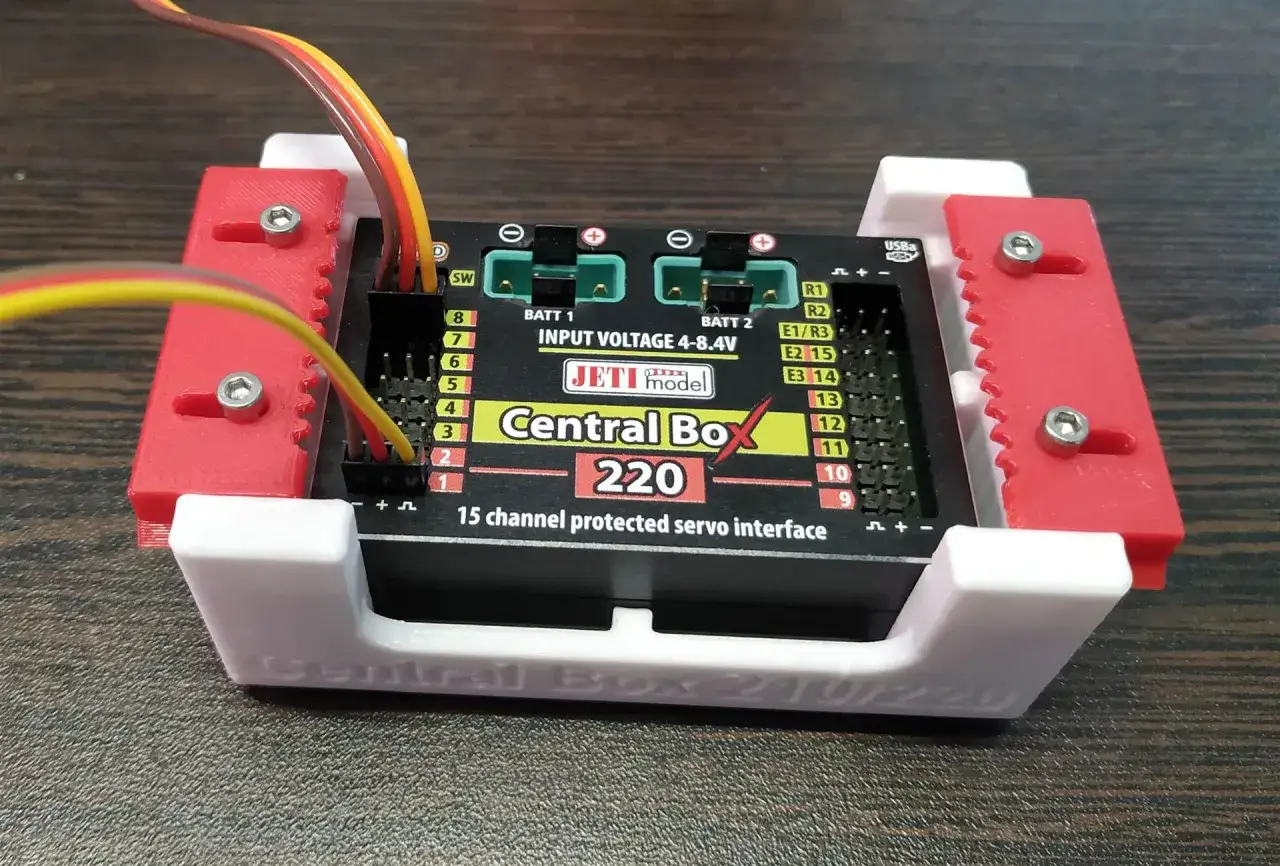

Laut Herstellerdokumentation liegt die Stärke der Box in ihrer Kombination aus 15 Servoausgängen, zwei Akkuanschlüssen und dem Schutz jedes einzelnen Ausgangs. Für mich sind dabei nicht nur die Zahlen interessant, sondern die Konsequenz daraus: Die Elektronik ist klar auf größere Modelle und höhere Lastspitzen ausgelegt.

Die Box stabilisiert die Spannung nicht selbst. Das ist ein wichtiger Punkt, weil die anliegende Eingangsspannung direkt an die Servos weitergegeben wird. Wer also ohne Regler mit 2S-LiXX arbeitet, braucht passende HV-Servos. Ich halte das für den häufigsten Denkfehler bei solchen Systemen: Viele erwarten eine Art integrierten Spannungsregler, bekommen aber tatsächlich eine sehr leistungsfähige Verteil- und Schutzlogik.

Genau diese Klarheit hilft im Alltag weiter, denn damit wird auch verständlich, wie der Einbau später sauber funktioniert.

So plane ich den Einbau sauber

Beim Einbau würde ich nie improvisieren. Zuerst kommen die Stromquellen, dann die Empfänger, danach die Servos und erst zum Schluss die Konfiguration. Die Reihenfolge ist wichtig, weil sich Fehler in der Verkabelung sonst erst im Betrieb zeigen und dann unnötig schwer zu finden sind.

1. Stromversorgung zuerst festlegen. Die Box kann über zwei Akkus, ein BEC oder einen Regler gespeist werden. Wichtig ist, dass die Versorgung zusammen die geforderte Last tragen kann.
2. Nur die vorgesehenen Eingänge nutzen. Die Versorgung darf nicht über Servoausgänge oder andere Hilfsausgänge eingespeist werden. Das wirkt auf den ersten Blick manchmal bequem, ist technisch aber der falsche Weg.
3. Receiver bewusst auswählen. Je nach Aufbau lassen sich bis zu drei Empfänger mit serieller Anbindung einbinden. Das ist vor allem dann stark, wenn du echte Redundanz willst.
4. Servoausgänge sinnvoll belegen. Die Ausgänge für hohe Last gehören an die schweren Servos, also an Flächen-, Höhen- oder Klappenservos mit entsprechendem Drehmomentbedarf.
5. Konfiguration nicht vergessen. Fail-Safe, Kanalzuordnung und Ausgangslogik gehören auf der Senderseite oder über die JETI-Konfiguration sauber gesetzt, nicht erst nach dem ersten Start „irgendwie“ nachgezogen.

Ein Detail, das in der Praxis schnell Gold wert ist: Die Box wird per Magnet- oder RC-Schalter aktiviert. Das ist komfortabel, verlangt aber sauberen Einbau und einen gut erreichbaren Schaltpunkt. Den Magneten halte ich außerdem fern von Karten, Speichertechnik und medizinischen Geräten; das ist kein dramatisches Thema, aber ein normales Sicherheitsminimum.

Wann ich die 220 der 210 oder einem einfachen Empfänger vorziehe

Die Entscheidung hängt weniger von der Marke als von der Last im Modell ab. Ein einfacher Empfänger reicht oft für kleinere, übersichtliche Modelle mit moderatem Servobedarf. Die 220 spielt ihre Stärke aus, wenn mehrere Faktoren gleichzeitig zusammenkommen: viele Servos, hohe Lastspitzen, Redundanzbedarf und der Wunsch nach einzeln abgesicherten Ausgängen.

Ein Punkt aus der Herstellerdoku ist dabei wichtig: Bei sehr hoher Umgebungstemperatur, also über 50 °C, wird eher die 210 empfohlen. Dasselbe gilt bei mechanisch stark gekoppelten Servos. Das ist kein Widerspruch zur Stärke der 220, sondern zeigt die Grenze des Schutzkonzepts unter extremer Wärme. Ich finde solche Hinweise wertvoll, weil sie die Entscheidung realistischer machen als jedes reine Datenblatt.

Für mich ist die 220 deshalb die richtige Wahl, wenn Sicherheit und Struktur wichtiger sind als maximale Einfachheit. Die 210 oder ein anderes, schlankeres System kann sinnvoller sein, wenn das Modell weniger komplex ist oder die Randbedingungen ungewöhnlich hart sind.

Die häufigsten Fehler beim Einbau

Die meisten Probleme entstehen nicht durch die Box selbst, sondern durch Erwartungen, die nicht zum System passen. Genau da lohnt sich ein nüchterner Blick.

• Die Box als Spannungsregler behandeln. Sie verteilt und schützt, sie stabilisiert aber nicht. Das muss die Versorgung selbst leisten.
• Unpassende Servos wählen. Wer ohne Regler arbeitet, braucht Servos, die die anliegende Spannung vertragen. Sonst wird aus dem robusten System schnell ein empfindliches.
• Die Last auf falsche Ausgänge legen. High-Torque-Servos gehören auf die dafür vorgesehenen, stärker abgesicherten Ausgänge. Das ist keine Schikane, sondern Systemlogik.
• Fail-Safe nur am Empfänger setzen. Die sinnvolle Konfiguration gehört zentral in das Gesamtsystem. Sonst bekommt man unterschiedliche Reaktionen, je nachdem, wo das Signal gerade verloren geht.
• Temperatur ignorieren. Die Schutzcharakteristik ist temperaturabhängig. Ein sauber belüfteter Einbau wirkt unspektakulär, macht im Flug aber oft den entscheidenden Unterschied.

Ich achte außerdem darauf, dass die Kabelwege kurz und nachvollziehbar bleiben. Ein ordentlich aufgebautes System ist nicht nur leichter zu warten, sondern auch deutlich schneller zu prüfen, wenn später einmal ein Servo spinnt oder ein Kanal falsch reagiert.

Genau an diesem Punkt zeigt sich, ob der Aufbau nur technisch korrekt oder auch wirklich betriebssicher ist.

Die letzten Checks vor dem ersten Start

Bevor ich ein so zentrales System in die Luft lasse, gehe ich immer dieselbe Prüfroutine durch. Das kostet nur wenige Minuten, spart aber im Zweifel viel Ärger.

• Ich prüfe die Stromversorgung unter Last, nicht nur im Leerlauf.
• Ich teste die Umschaltung zwischen den Empfängern, sofern mehr als einer eingebunden ist.
• Ich bewege alle Servos im Endausschlag und achte darauf, ob irgendwo ein Output unnötig früh in den Überlastbereich läuft.
• Ich kontrolliere die Telemetrie auf Spannung, Strom, Temperatur und eventuelle Fehlermeldungen.
• Ich lasse das Modell am Boden einige Minuten laufen, bevor ich den ersten Flug oder die erste Fahrt ansetze.

Wenn diese Punkte passen, ist die Box nicht nur eingebaut, sondern auch verstanden. Genau dann liefert sie ihren eigentlichen Wert: nicht als spektakuläres Bauteil, sondern als ruhige, belastbare Mitte des RC-Systems. Wer die Zentralbox als Teil eines sauberen Gesamtkonzepts betrachtet, holt aus ihr deutlich mehr heraus als mit einem bloßen Teiletausch.
