Bei der Verschaltung von Akkus geht es nie nur um „mehr Power“. Entscheidend sind Spannung, Kapazität, Strombelastung und die Frage, wie sauber sich ein Pack laden und überwachen lässt. Genau daran hängt im RC-Bereich oft, ob ein Setup spritzig, effizient und haltbar läuft oder nur kurzfristig gut wirkt. In diesem Artikel ordne ich die Batterie-Schaltung für Akkus und Laden so ein, dass man sie in Flugmodellen, Autos, Booten und Drohnen direkt anwenden kann.
Die wichtigsten Punkte auf einen Blick
- Reihenschaltung erhöht die Spannung, die Kapazität in Ah bleibt gleich.
- Parallelschaltung erhöht die Kapazität, die Spannung bleibt gleich.
- Für den Vergleich von Laufzeit und Energie ist Wh oft aussagekräftiger als Ah allein.
- Im RC-Bereich ist Serie meist die Lösung für mehr Spannung, Parallel eher für mehr Laufzeit.
- LiPo-Akkus lade ich grundsätzlich mit Balancer und passender Zellzahl.
- Parallel zusammenschalten sollte man nur Packs mit gleicher Chemie, ähnlicher Spannung und ähnlichem Zustand.
Was sich bei der Verschaltung von Akkus wirklich ändert
In der Praxis verwechselt man schnell drei Dinge: Spannung, Kapazität und Energie. Die Spannung bestimmt, wie „hart“ ein Antrieb arbeiten kann. Die Kapazität in Amperestunden sagt nur, wie viel Ladung gespeichert ist. Für Laufzeit und Vergleich ist deshalb die einfache Formel Wh = V × Ah meist hilfreicher als Ah allein.
Ich sehe oft den Fehler, dass zwei Packs mit gleicher Ah-Zahl für gleich leistungsfähig gehalten werden. Das stimmt nicht. Ein 3S-LiPo mit 2200 mAh und ein 2S-LiPo mit 3300 mAh liegen bei der gespeicherten Energie beide bei rund 24,4 Wh, obwohl sie sich im Fahr- oder Fluggefühl völlig anders verhalten. Genau deshalb lohnt es sich, Verschaltung und Energie getrennt zu denken.
| Pack | Nennspannung | Kapazität | Energie | Was man daraus ableitet |
|---|---|---|---|---|
| 2S LiPo 3300 mAh | 7,4 V | 3,3 Ah | ca. 24,4 Wh | Mehr Laufzeit bei moderater Spannung |
| 3S LiPo 2200 mAh | 11,1 V | 2,2 Ah | ca. 24,4 Wh | Mehr Spannung, ähnliche Energie |
Mein praktischer Merksatz: Wenn ich Reichweite, Fahrzeit oder Flugzeit vergleichen will, rechne ich nicht zuerst in Ah, sondern in Wh. Erst dann wird sichtbar, was ein Akku wirklich leistet. Von dort aus ist der Schritt zu Serie und Parallel sehr viel einfacher.
Reihe, parallel oder kombiniert

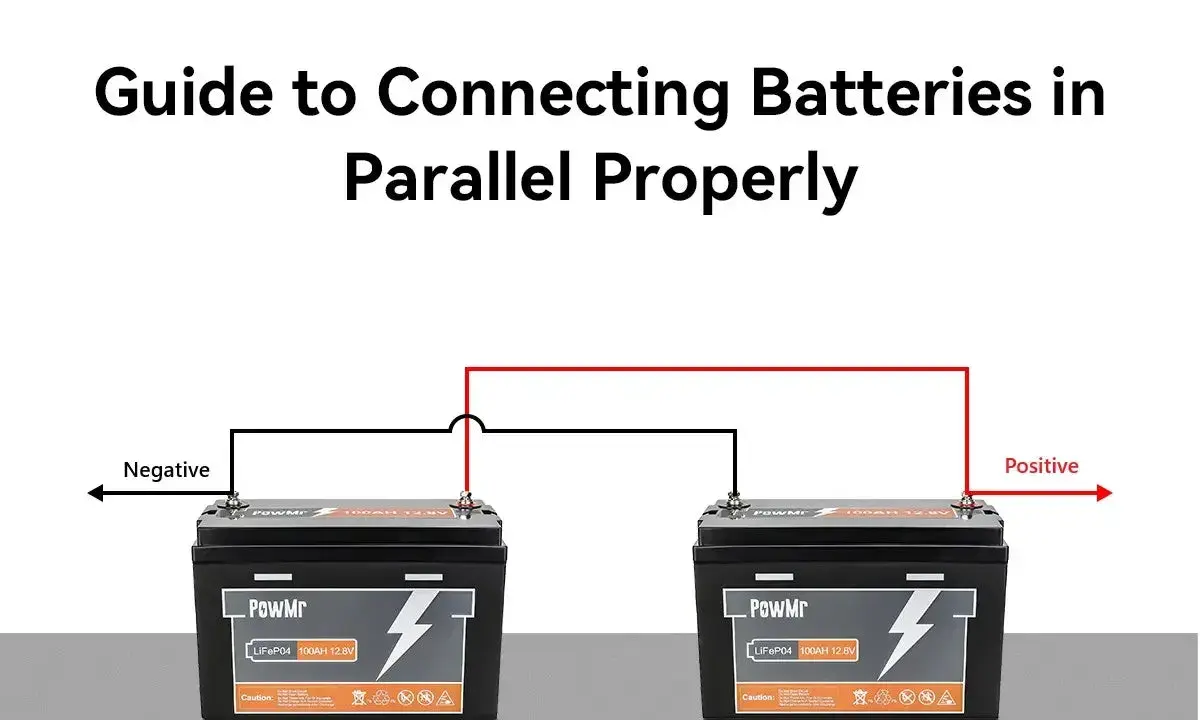

Bei Akkupacks sind das keine theoretischen Begriffe, sondern zwei sehr unterschiedliche Werkzeuge. Die seriell verschaltete Gruppe erhöht die Spannung, die parallele Gruppe erhöht die Kapazität und meist auch die mögliche Stromabgabe. In der Praxis entscheidet genau das darüber, ob ein Antrieb sauber läuft oder unnötig warm wird.
| Konfiguration | Was sich addiert | Was gleich bleibt | Typischer Nutzen im RC | Worauf ich achte |
|---|---|---|---|---|
| Reihenschaltung | Spannung | Kapazität in Ah | Mehr Drehzahl, höhere Systemspannung, effizientere Lastverteilung | Jede Zelle muss sauber im Gleichgewicht bleiben |
| Parallelschaltung | Kapazität und Stromreserve | Spannung | Längere Laufzeit, mehr Reserve bei hohen Strömen | Nur gleiche Chemie, ähnliche Spannung und ähnlicher Zustand |
| Reihe-Parallel-Kombination | Spannung und Kapazität | Abhängig von der Verschaltung der Teilstränge | Große Akkubänke, Custom-Setups, hohe Reichweite | Deutlich komplexer in Aufbau und Kontrolle |

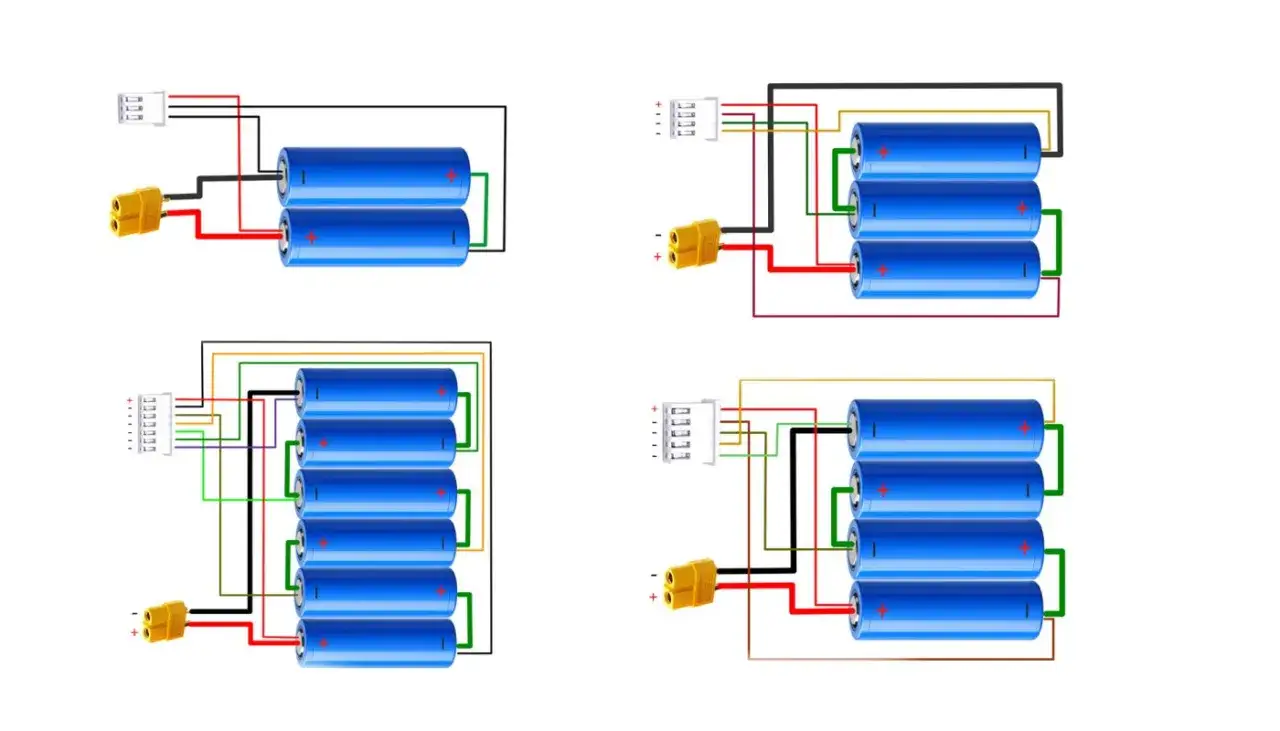

Ein typisches Beispiel: 2 × 3S in Serie ergibt ein 6S-System mit derselben Ah-Kapazität wie ein einzelner Pack. 2 × 3S parallel bleibt dagegen bei 3S, verdoppelt aber die Kapazität. Das ist kein kleiner Unterschied, sondern der Kern der ganzen Sache. Wer das einmal sauber verstanden hat, baut Akkus deutlich zielgerichteter auf.
Gerade bei großen Stromsystemen setze ich die Reihenschaltung dann ein, wenn ich mit höherer Spannung denselben Leistungsbedarf bei niedrigerem Strom erreichen will. Parallel nutze ich eher, wenn Spannung und Regler schon feststehen, ich aber mehr Laufzeit oder mehr Puffer gegen Spannungseinbrüche brauche. Mit dieser Logik wird die Entscheidung in der Werkstatt erstaunlich klar.
Welche Schaltung ich für Flug, Auto, Boot und Drohne wählen würde
Im RC-Bereich ist die beste Lösung fast nie „immer Serie“ oder „immer Parallel“. Es hängt am Modell, am Regler, am Motor und an der Frage, ob Gewicht oder Laufzeit wichtiger ist. Ich ordne das deshalb nach Anwendung ein.
Flugmodelle
Im Flugmodellbau ist die serielle Verschaltung meist die erste Wahl, weil höhere Spannung oft effizienter ist als hohe Ströme. Ein 4S- oder 6S-Setup kann bei gleicher Leistungsabgabe entspannter laufen als ein sehr stromhungriges niedriges Spannungssystem. Das ist einer der Gründe, warum moderne Antriebe im Flugbereich oft auf 6S oder noch höher ausgelegt sind.
Parallel ist im Flugmodellbau eher ein Spezialfall. Zusätzliche Kapazität bringt zwar mehr Flugzeit, aber auch mehr Gewicht. Und Gewicht kostet in der Luft doppelt: beim Start und im Steigflug. Genau deshalb muss man hier sehr nüchtern rechnen.
RC-Autos
Bei RC-Cars sehe ich häufig hohe Lastspitzen, harte Beschleunigung und schnelle Temperaturanstiege an Kabeln, Steckern und Regler. Serie ist hier interessant, wenn Antrieb und ESC dafür gedacht sind. Ein höheres Spannungslayout entlastet oft den Strompfad, was den gesamten Antriebsstrang ruhiger machen kann.
Parallel lohnt sich im Auto vor allem dann, wenn die Spannung gleich bleiben soll, die Fahrzeit aber steigen muss. Für Race- oder Basher-Setups ist das attraktiv, solange Gewicht, Einbauraum und Strombelastung passen. In der Realität gewinnt aber nicht die theoretisch größte Kapazität, sondern die saubere Abstimmung aus Akku, Regler und Übersetzung.
Boote
Bei Booten ist die Entscheidung etwas offener, weil mehr Gewicht nicht automatisch so stark bestraft wird wie in der Luft. Wer längere Fahrzeit will, denkt oft zuerst an Parallel. Wer mehr Topspeed oder kräftigeren Durchzug sucht, landet schneller bei Serie. Gerade bei Verdrängern und Arbeitsbooten ist Laufzeit oft wichtiger als Spitzenleistung, bei Rennbooten meist umgekehrt.
Wichtig ist im Wasser vor allem, dass der Akku nicht nur stark, sondern auch thermisch stabil bleibt. Zu kleine Packs oder zu dünne Leitungen führen schnell zu Verlusten. Dann hilft die schönste Schaltung wenig, weil die Wärme den Gewinn wieder auffrisst.
Lesen Sie auch: Akkus in Reihenschaltung - Spannung, Laden und Sicherheit
Drohnen
Bei Drohnen ist Gewicht fast immer der härteste Gegner. Deshalb setze ich hier in der Regel auf die kleinste Verschaltung, die die nötige Spannung liefert, also oft Serie und möglichst kein unnötiges Parallelvolumen. Wer aus einer Drohne eine Flugzeit-Maschine machen will, muss sehr genau zwischen zusätzlicher Kapazität und zusätzlicher Masse abwägen.
Ein größerer Akku ist nicht automatisch die bessere Lösung. Wenn der Copter dadurch träger wird, sinkt am Ende oft sogar die nutzbare Flugzeit. In diesem Segment ist die Batterie-Schaltung also eng mit Propellerwahl, Motorkonzept und Gesamtgewicht verbunden.
So lade ich Akkus sicher
Beim Laden trennt sich saubere Praxis von teuren Missverständnissen. Besonders bei Lithiumsystemen ist das Ladeverfahren kein Nebenthema. Ein korrekt gewähltes Ladeprogramm, die passende Zellzahl und das Balancieren jeder Zelle sind die Punkte, an denen man am meisten gewinnt. Auch Hersteller wie Spektrum betonen bei RC-LiPos das Balance-Laden als Standard, nicht als Zusatzfunktion für Perfektionisten.
Ich unterscheide dabei zwischen dauerhaft verschalteten Akkupacks und einzeln geladenen Packs auf einem Parallelboard. Beides kann funktionieren, aber nicht mit denselben Voraussetzungen. Lose Packs würde ich nie einfach zusammenstecken, nur weil die Steckverbindung passt. Die Chemie, die Zellzahl und die Spannungslage müssen zusammenpassen, sonst fließt beim Verbinden sofort Ausgleichsstrom.
| Chemie | Nennspannung pro Zelle | Vollladespannung pro Zelle | Wichtig beim Laden |
|---|---|---|---|
| LiPo / Li-Ion | 3,6 bis 3,7 V | 4,2 V | Balance-Laden, keine falsche Zellzahl, keine Tiefentladung |
| LiFePO4 | 3,2 V | 3,65 V | Passendes Ladeprogramm, andere Kennlinie als LiPo |
| NiMH | 1,2 V | abhängig vom Ladegerät | Delta-Peak oder herstellerspezifisches Ladeverfahren |
Für viele RC-LiPos ist 1C ein vernünftiger Startwert beim Laden, wenn der Hersteller nichts anderes erlaubt. Ein 2200-mAh-Pack würde dann mit etwa 2,2 A geladen. Schneller geht nicht automatisch besser. Der Gewinn an Zeit ist klein, der Verlust an Akkuschonung kann dagegen deutlich sein.
Beim Laden von Lithiumakkus gilt für mich außerdem eine einfache Regel: nicht heiß, nicht blind und nicht falsch eingestellt. Wenn ein Pack während des Ladevorgangs ungewöhnlich warm wird, stoppe ich sofort und prüfe Zellen, Stecker und Ladeprogramm. Wie Battery University in den Grundlagen zu Lithiumsystemen beschreibt, ist der Bereich nahe der oberen Zellspannung ohnehin der Punkt, an dem die Alterung spürbar zunimmt. Deshalb behandle ich Vollladung nicht als Dauerzustand, sondern als Ziel kurz vor dem Einsatz.
Für Lagerung ist ein voller LiPo in der Werkstatt genauso wenig ideal wie ein tief entladener. Wer Packs länger nicht nutzt, fährt sie auf einen passenden Storage-Wert, bei LiPos typischerweise um 3,8 V pro Zelle. Das verlängert die Lebensdauer oft mehr als jede Diskussion über Steckertypen oder C-Raten.
Typische Fehler, die Packs teuer machen
Die meisten Probleme entstehen nicht durch „schlechte Akkus“, sondern durch schlechte Kombinationen. Das Muster ist immer ähnlich: Man steckt zusammen, was mechanisch passt, aber elektrisch nicht wirklich harmoniert. Genau da entstehen Wärme, Drift und vorzeitiger Verschleiß.
- Unterschiedliche Zellzahlen parallel verbinden Ein 3S- und ein 4S-Pack gehören nicht in dieselbe Parallelschaltung. Die Spannungslage ist zu unterschiedlich, der Ausgleichsstrom kann massiv ausfallen.
- Verschiedene Ladezustände koppeln Wer Packs mit deutlich abweichender Spannung zusammensteckt, lädt die schwächere Batterie erst einmal brutal auf Gleichstand. Das ist unnötig stressig und riskant.
- Alte und neue Packs mischen Unterschiedlicher Innenwiderstand führt dazu, dass ein Pack früher einbricht oder stärker belastet wird. In Serie wird dieser Effekt besonders sichtbar.
- Ohne Balancer laden Bei LiPos ist das für mich nur in sehr speziellen Sonderfällen vertretbar. Im Alltag schützt das Balancen die Zellen vor Drift.
- Zu hohe Erwartungen an Parallelpacks Mehr Kapazität heißt nicht automatisch mehr Leistung bei jeder Last. Wenn Kabel, Stecker oder Regler der Flaschenhals sind, verpufft der Vorteil schnell.
- Falsches Ladeprogramm LiPo, LiFePO4 und NiMH sehen auf dem Ladegerät ähnlich aus, reagieren aber sehr unterschiedlich. Wer das verwechselt, beschädigt Packs oft schneller als durch zehn harte Flüge.
Ich halte einen weiteren Punkt für besonders wichtig: Mechanik und Elektrik gehören zusammen. Ein sauberer Pack mit guten Zellen bringt wenig, wenn Stecker lose sind, Leitungen zu dünn ausfallen oder der Einbau die Akkus im Modell unnötig erhitzt. In der Praxis ist das oft der eigentliche Lebensdauer-Killer.
Die wenigen Regeln, die ich beim Akku-Setup nie ignoriere
Wenn ich ein Akku-Setup bewerte, gehe ich immer dieselbe Reihenfolge durch: Erst die Chemie, dann die Zellzahl, dann die Spannungslage und erst danach die maximale Belastung. Das klingt simpel, erspart aber viele Fehlkäufe. Die schönste Batterie-Schaltung hilft nicht, wenn der Antrieb oder das Ladegerät nicht dazu passt.
- Ich gleiche Chemie und Zellzahl immer zuerst ab.
- Ich prüfe vor dem Zusammenschalten die Leerlaufspannung der Packs.
- Ich lade Lithiumpacks nur mit Balancer und passendem Programm.
- Ich behandle Parallelverbindungen nur dann als sinnvoll, wenn die Packs wirklich zusammengehören.
- Ich rechne Laufzeit lieber in Wh als nur in Ah.
Wer diese fünf Punkte sauber umsetzt, bekommt meist ein robusteres und planbarer arbeitendes RC-System als mit irgendeiner pauschalen Faustregel. Die richtige Verschaltung ist kein Selbstzweck, sondern ein Mittel, um Leistung, Laufzeit und Sicherheit in ein vernünftiges Verhältnis zu bringen. Genau dort liegt für mich der eigentliche Wert guter Akkupraxis.
