In RC-Systemen entscheidet die Leitungsgröße oft schneller über Leistung, Temperatur und Zuverlässigkeit als viele andere Details. Die Bezeichnung 12awg ordnet genau so einen Leiter ein: nicht als Marketingwert, sondern als technische Größe mit klarer Bedeutung für Querschnitt, Widerstand und passende Einsätze im Modellbau. Ich zeige hier, wie man das Maß in mm² übersetzt, wann es in Flug, Auto, Schiff und Drohne sinnvoll ist und woran man erkennt, ob das Setup wirklich sauber dimensioniert ist.
Die wichtigsten Punkte in Kürze
- 12 AWG entspricht rund 3,31 mm² Kupferquerschnitt und etwa 2,05 mm Leiterdurchmesser.
- In Deutschland ist 4 mm² meist die nächste praxisnahe metrische Größe, 2,5 mm² liegt bereits darunter.
- Für RC gibt es keine starre Amperezahl, weil Strom, Leitungslänge, Kühlung, Stecker und Lötqualität zusammen wirken.
- 12-AWG-Leitungen sind oft ein guter Mittelweg für mittlere bis höhere Lasten, wenn Platz und Gewicht noch passen.
- Der häufigste Fehler ist nicht nur zu dünnes Kabel, sondern ein ganzer Strompfad mit zu kleinem Stecker oder schlechten Übergängen.
So ordne ich die Leitergröße richtig ein
AWG steht für American Wire Gauge. Das System ist logarithmisch aufgebaut: Je kleiner die Zahl, desto dicker der Leiter. Für die Praxis ist wichtig, dass AWG nicht einfach eine exotische Schreibweise für Millimeter ist, sondern eine eigene Skala mit fest definierten Abstufungen. In Deutschland denke ich im Alltag meist in mm² nach IEC 60228, deshalb ist die AWG-Zahl eher eine Übersetzungshilfe als die eigentliche Zielgröße.
Bei 12-AWG sprechen wir von rund 3,31 mm² Kupferquerschnitt und etwa 2,05 mm Leiterdurchmesser. Die Tabelle beschreibt den elektrischen Kupferleiter; bei Litzen bleibt die wirksame Kupferfläche gleich, nur der Außenaufbau wird flexibler und oft etwas dicker. Genau deshalb sollte man bei RC-Kabeln immer zwischen Normwert und realem Kabelaufbau unterscheiden.

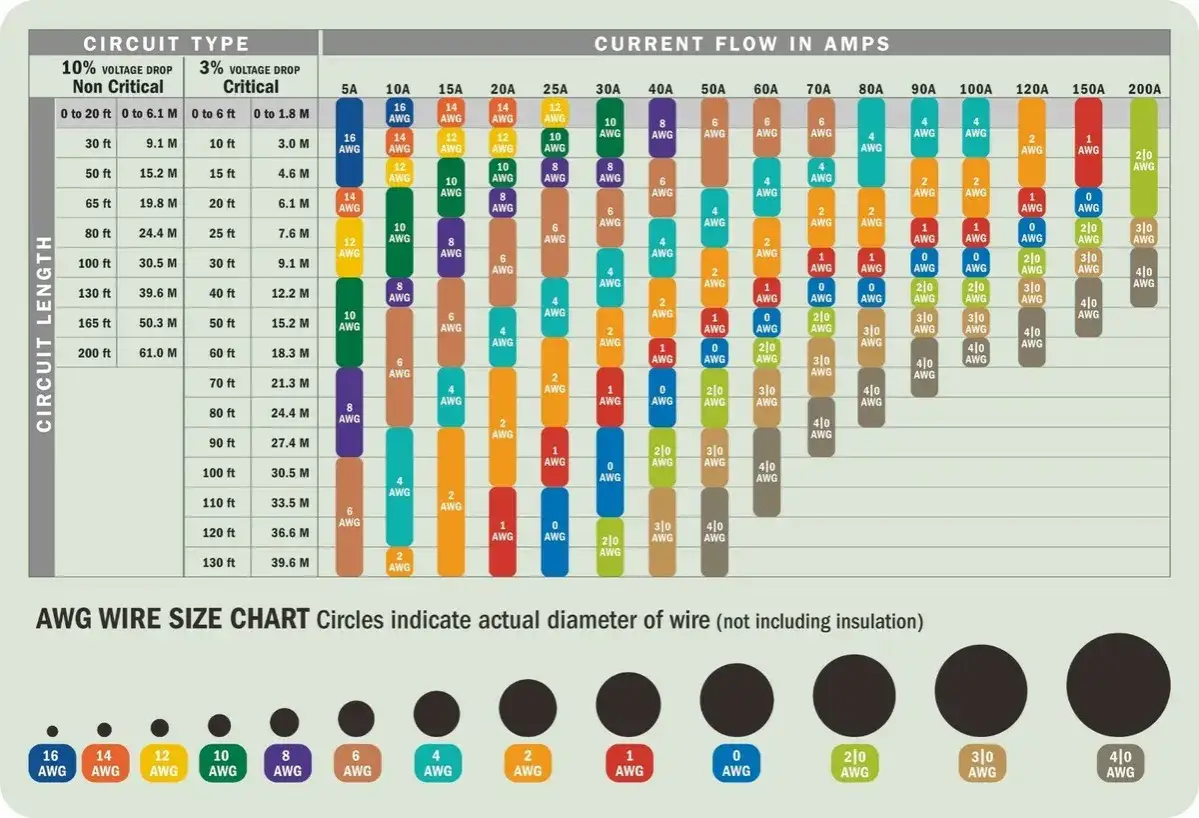

| AWG | Querschnitt | Leiterdurchmesser | Widerstand | Praktische Einordnung |
|---|---|---|---|---|
| 10 AWG | 5,26 mm² | 2,59 mm | 0,00328 Ω/m | für höhere Ströme und mehr Reserve |
| 12 AWG | 3,31 mm² | 2,05 mm | 0,00521 Ω/m | solider Mittelweg für viele RC-Setups |
| 14 AWG | 2,08 mm² | 1,63 mm | 0,00829 Ω/m | leichtere, stromärmere Anwendungen |
| 16 AWG | 1,31 mm² | 1,29 mm | 0,0132 Ω/m | für kleine Verbraucher und kurze Wege |
Für den deutschen Markt ist noch ein Detail hilfreich: Im Alltag denkt man eher in mm² als in AWG. Deshalb ist 4 mm² meist die naheliegende metrische Alternative, wenn ein echtes Plus an Reserve gebraucht wird. 2,5 mm² liegt darunter und ist für viele Anwendungen schon die kleinere Klasse. Genau an diesem Punkt wird klar, warum die elektrische Wirkung im Modell wichtiger ist als die nackte Zahl auf der Isolierung.
Warum der Querschnitt im RC-Betrieb mehr ausmacht als die Optik
Im RC-Betrieb geht es selten nur darum, ob ein Kabel „dick genug aussieht“. Entscheidend sind Spannungsabfall und Verlustleistung, also die Energie, die im Leiter als Wärme verschwindet. Gerade bei LiPo-Systemen mit niedriger Spannung machen schon kleine Widerstände einen spürbaren Unterschied, weil der Strom oft hoch und die Leitungslängen kurz, aber nicht irrelevant sind. Die Verlustleistung folgt näherungsweise dem Zusammenhang I²R, also quadratisch mit dem Strom.
Ein einfaches Rechenbild zeigt das gut: Bei 60 A und einer realen Schleife aus 30 cm Hin- und 30 cm Rückleitung liegt 12 AWG grob bei 0,19 V Spannungsabfall und etwa 11 W Verlustleistung. 14 AWG liegt unter denselben Bedingungen eher bei 0,30 V und knapp 18 W. Der Unterschied landet nicht abstrakt in einer Tabelle, sondern als Wärme im Kabel und als leicht höherer Stress für Akku, Regler und Stecker.
Ich bewerte deshalb nie nur die Stromstärke auf dem Papier. Länge, Dauerlast, Kühlung und Belastungsspitzen gehören immer dazu. Genau an dieser Stelle trennt sich ein sauber ausgelegtes Setup von einem, das im Stand noch gut aussieht, unter Last aber unnötig warm wird. Und genau deshalb lohnt sich der Blick darauf, wo sich 12-AWG im Modellbau wirklich bewährt.
Wo 12-AWG in Flug, Auto, Schiff und Drohne gut passt
Wenn ich 12-AWG-Leitungen im Modellbau einsetze, dann fast immer als Kompromiss aus Reserve, Gewicht und Montierbarkeit. Die Stärke liegt nicht darin, überall die maximale Lösung zu sein, sondern in vielen mittleren und kräftigen RC-Setups einfach vernünftig zu funktionieren. Die Zuordnung ist nie absolut, aber als grobe Praxisregel funktioniert sie erstaunlich gut.
| Anwendung | Passt gut, wenn ... | Eher nicht, wenn ... | Mein Praxisurteil |
|---|---|---|---|
| Flugmodelle | ESC und Akku kurz verbunden sind und der Antrieb mittlere bis höhere Last zieht | das Modell ultraleicht ist oder jeder Gramm zählt | Sehr brauchbar bei Sport- und EDF-Setups mit etwas Reserve |
| RC-Autos | Beschleunigungspeaks auftreten und die Leitung zwischen Akku und Regler kurz bleibt | der Platz extrem knapp ist oder nur kleine Ströme fließen | Robust und alltagstauglich, vor allem bei 1:10 bis 1:8 |
| Boote | viel Last anliegt und die Leitung nicht zusätzlich durch enge Kanten beschädigt wird | der Einbauraum sehr eng ist und die Durchführung mechanisch kritisch wird | Wegen der Last oft sinnvoll, aber sauber verlegen ist Pflicht |
| Drohnen | größere FPV- oder Nutzlast-Systeme mit kräftigen Akkuleitungen aufgebaut werden | ein kleines, leichtes Build strikt auf Gewichtsersparnis getrimmt ist | Gut für mehr Leistung, für kleine Copter oft schon zu schwer |
Der wichtigste Satz dazu ist einfach: 12-AWG ist im RC-Bereich meist dann stark, wenn die Leitung als Hauptstrompfad arbeitet und nicht als Nebenleitung. Sobald ich nur kleine Verbraucher, Signale oder sehr leichte Builds plane, gehe ich in der Regel eine Klasse kleiner. Das führt direkt zur Frage, wann ich lieber auf- oder abrunde.

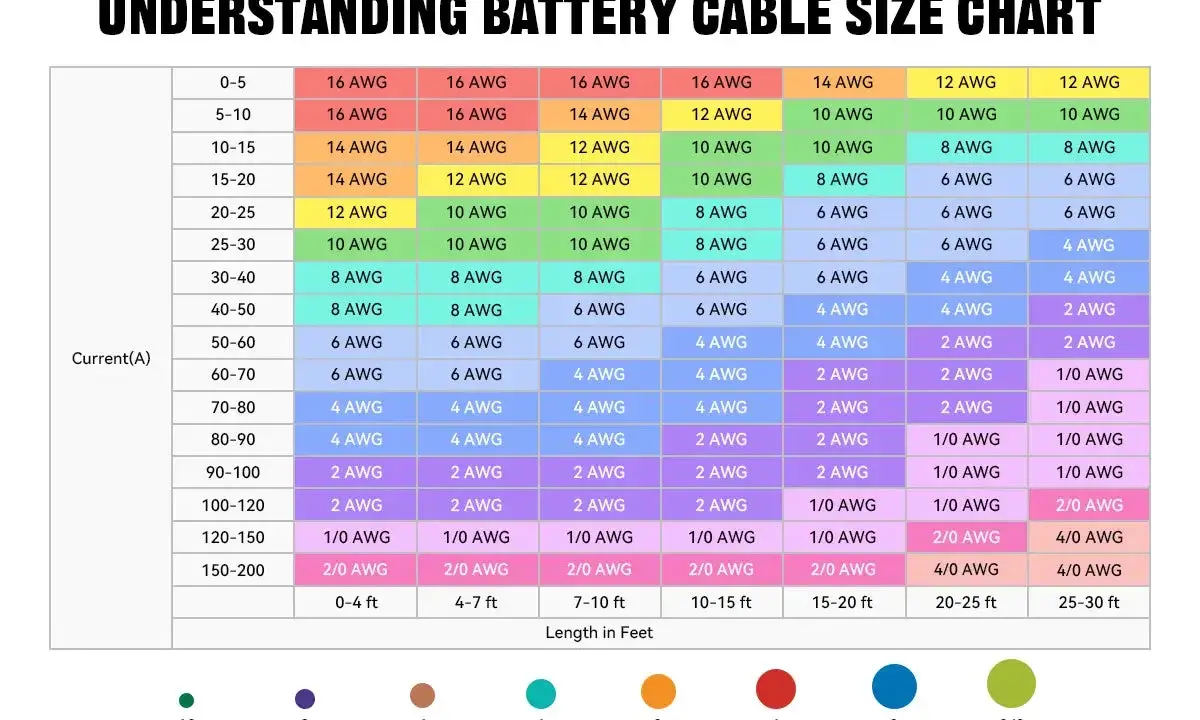

Wann ich lieber dicker oder dünner gehe
Ich entscheide nicht aus dem Bauch heraus, sondern nach einem einfachen Muster. Mehr Strom, mehr Länge und mehr Dauerlast sprechen für dickere Leiter. Weniger Strom, kurze Wege und ein strenger Blick auf Gewicht sprechen für dünnere.
- Zu 10 AWG gehe ich, wenn hohe Dauerströme, längere Leitungen oder spürbare Erwärmung auftreten.
- Bei 12 AWG bleibe ich, wenn das Setup solide Leistung braucht, aber noch ohne extreme Ströme auskommt.
- Zu 14 oder 16 AWG gehe ich, wenn der Strom kleiner ist oder das Gewicht im Vordergrund steht.
- Bei kurzen Impulsbelastungen kann ein Kabel noch okay sein, das bei Dauerlast bereits zu warm würde.
Wichtig ist der Unterschied zwischen Spitzenstrom und Dauerstrom. Ein RC-Auto oder ein Antriebssystem kann kurze Peaks problemlos verarbeiten und dennoch mit derselben Leitung bei längerer Vollgasphase überfordert sein. Genau deshalb ist „passt irgendwie“ kein brauchbares Kriterium. Ich will sehen, dass die Leitung nach realer Last nicht zum Hotspot wird.
Stecker und Lötstellen entscheiden oft mehr als das Kabel selbst
Ein dicker Leiter bringt wenig, wenn der Stecker ihn einschnürt oder die Lötstelle schlecht ist. In RC-Systemen ist der eigentliche Engpass deshalb oft nicht das Kupfer, sondern der Übergang: Kupfer zu Zinn, Zinn zu Stecker, Stecker zu Gegenstecker. Jede zusätzliche Schwachstelle erhöht Widerstand und Wärme.
Bei 12-AWG-Leitungen passt die Größenordnung gut zu Stecksystemen der XT60-Klasse oder ähnlichen Hochstromverbindern. Wenn der Leiter nur mit Gewalt in den Anschluss passt, ist das für mich ein Warnsignal. Dann ist entweder der Stecker zu klein oder das ganze Strompfad-Konzept ist nicht sauber durchdacht.
- Die Litze sollte sauber verzinnt sein, ohne dass unnötig viele Einzeldrähte beschädigt werden.
- Die Schrumpfschlauchlösung sollte die mechanische Entlastung übernehmen, nicht die Lötstelle selbst.
- Der Querschnitt darf nicht an einer Stelle unterbrochen oder durch zu kurzes Abisolieren geschwächt werden.
- Der Stecker muss thermisch zum Anwendungsfall passen, nicht nur mechanisch hineinpassen.
Gerade bei Silikonkabeln mit hoher Litzenzahl ist die Verarbeitung angenehm, aber nur dann wirklich gut, wenn der ganze Strompfad mitgedacht wird. Deshalb prüfe ich im nächsten Schritt immer den Einbau als System und nicht nur das Einzelteil.
So prüfe ich ein RC-Setup vor dem ersten ernsthaften Einsatz
Vor dem ersten harten Einsatz schaue ich mir drei Dinge an: mechanische Führung, Temperaturverhalten und Spannungsstabilität. Das klingt unspektakulär, ist aber die schnellste Methode, um einen zu kleinen Leiterquerschnitt oder einen schlechten Steckkontakt zu entlarven.
- Ich kontrolliere, ob das Kabel sauber liegt und nicht an scharfen Kanten scheuert.
- Ich prüfe, ob die Lötstellen matt, kalt oder ungleichmäßig wirken.
- Ich teste das System erst mit kurzer Last und dann mit realistischeren Lastphasen.
- Ich fühle anschließend nach, ob Stecker, Kabel und Regler gleichmäßig warm werden.
Die einfache Faustregel lautet für mich: Wenn ein Bauteil deutlich schneller heiß wird als die Umgebung, ist es kein Detail, sondern ein Hinweis auf einen Engpass. Dann hilft nicht mehr Optimieren am Rand, sondern nur noch ein sauberer Schritt bei Querschnitt, Stecksystem oder Kabellänge. Genau dieser nüchterne Blick erspart später oft mehr Probleme, als ein zu großzügig interpretiertes „wird schon halten“.
Warum ich im Modellbau lieber auf Reserve als auf Hoffnung setze
In der Praxis ist 12-AWG kein Allheilmittel und kein Luxus, sondern oft genau die vernünftige Mitte. Ich setze es dann ein, wenn das System Leistung braucht, aber nicht unnötig schwer oder unhandlich werden soll. Für deutsche RC-Bauer ist die beste Denkweise meist die metrische: erst den Strompfad betrachten, dann den Platz, dann den Stecker und erst danach die nackte Zahl auf der Kabelisolierung.
Zu viel Querschnitt macht ein Setup übrigens nicht automatisch besser. Das Kabel wird steifer, die Verlegung schwieriger und die Zuglast an Lötpads oder Steckern steigt. Wenn ein System kalt bleibt, sauber reagiert und unter Last keinen auffälligen Spannungsabfall zeigt, ist die Leitung meistens richtig gewählt. Genau darin liegt die eigentliche Qualität eines guten RC-Aufbaus.
