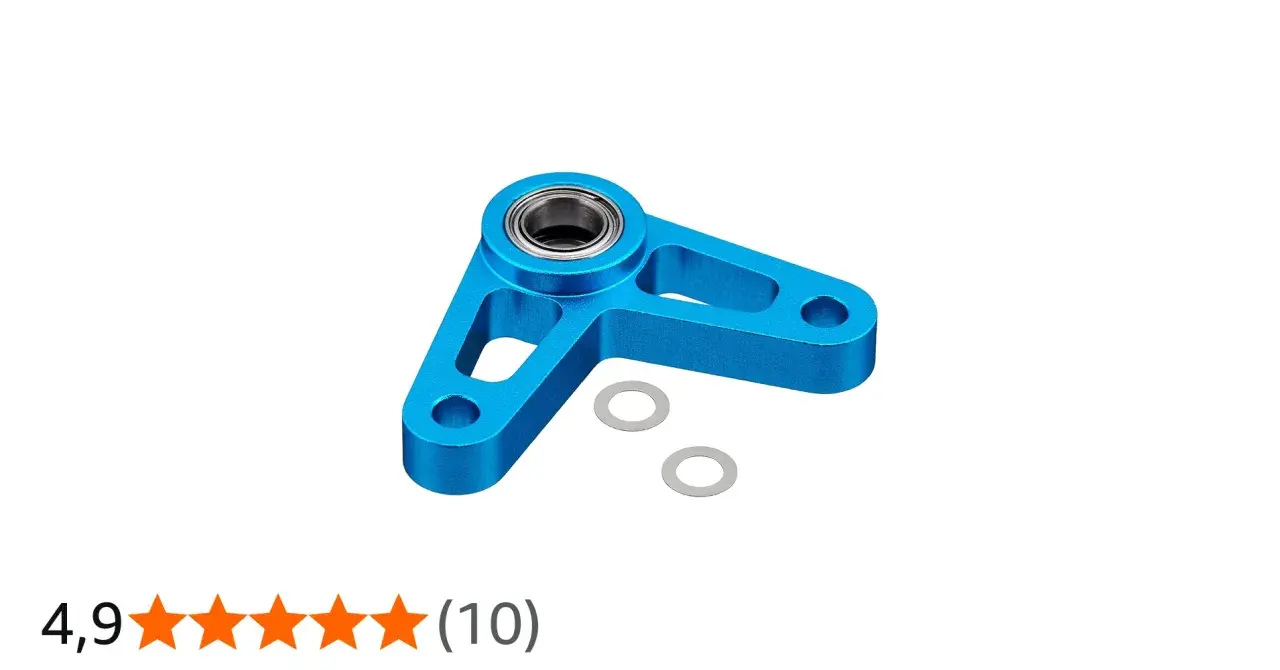

In der Flugtechnik entscheidet die Ruderanlenkung oft darüber, ob ein Modell präzise, nervös oder sauber fliegt. Im Modellflug taucht dafür oft der englische Begriff bellcrank auf, meist für einen 90-Grad-Umlenkhebel. Gerade bei engen Einbauten in Flächen oder Rumpf zählt nicht nur die Kraftübertragung, sondern auch Gewicht, Reibung und Spiel.
Die wichtigsten Punkte auf einen Blick
- Der Umlenkhebel lenkt eine Bewegung um, meist um 90 Grad.
- Das Verhältnis der Hebelarme bestimmt, ob du mehr Weg oder mehr Kraft bekommst.
- Im RC-Modellflug ist er vor allem dort sinnvoll, wo Platz und saubere Leitungsführung knapp sind.
- Eine gute Lagerung ist oft wichtiger als ein möglichst aggressives Hebelverhältnis.
- Zu viel Spiel, Reibung oder eine schiefe Einbaulage verschlechtern die Steuerpräzision sofort.
Wie der Umlenkhebel die Bewegung im Modell umlenkt
Im Kern ist das Prinzip schlicht: Eine Kraft oder ein Weg kommt auf einer Seite hinein und wird über einen festen Drehpunkt in eine andere Richtung weitergegeben. In der üblichen 90-Grad-Ausführung sitzen zwei Hebelarme rechtwinklig zueinander auf einer gemeinsamen Achse. Bewegt der Servo oder das Zugseil den einen Arm, schwenkt der andere Arm mit und betätigt das Ruder oder eine weitere Anlenkung.
Für mich ist genau dieser Richtungswechsel der eigentliche Mehrwert. Der Hebel löst ein Platzproblem, ohne dass ich die gesamte Mechanik um das Bauteil herum neu denken muss. Gleichzeitig kann ich mit der Armlänge die Wirkung fein abstimmen: längerer Eingangsarm und kürzerer Ausgangsarm bedeuten mehr Kraft, aber weniger Weg; umgekehrt bekomme ich mehr Ausschlag, aber weniger Reserve.
| Hebelarme | Wirkung | Typische Folge im Modell |
|---|---|---|
| 1:1 | Weg und Kraft bleiben ungefähr gleich | Neutraler, gut berechenbarer Ausschlag |
| Eingangsarm länger | Mehr Kraft, weniger Weg | Saubere, kräftige Anlenkung mit kleinerem Ausschlag |
| Ausgangsarm länger | Mehr Weg, weniger Kraft | Großer Ruderausschlag, aber weniger mechanische Reserve |
Wichtig ist dabei nicht nur die Geometrie auf dem Papier, sondern auch die Steifigkeit in der Praxis. Ein Hebel, der unter Last arbeitet oder sich seitlich verwindet, verliert seinen Vorteil sehr schnell. Genau deshalb lohnt sich der Blick auf die Einsatzumgebung, bevor man sich für ein bestimmtes Layout entscheidet.
Warum er im RC-Flug oft die bessere Lösung ist
Im RC-Modellflug wird der Umlenkhebel vor allem dort interessant, wo ein direkter Gestängeverlauf einfach nicht sauber passt. Das ist typisch in dünnen Flächen, in engen Rumpfsektionen oder bei Modellen, bei denen das Servo aus Gewichts- oder Platzgründen nicht direkt neben dem Ruder sitzen kann. Statt einen Umweg mit vielen Umlenkungen zu bauen, setze ich lieber auf einen einzigen, präzise geführten Drehpunkt.
DU-BRO zeigt mit einem leichten 90-Grad-System für kleine RC-Flugzeuge sehr gut, warum solche Lösungen in kompakten Modellen funktionieren: wenig Bauteilmasse, klarer Kraftfluss und eine saubere Einbaulage im Flügel. Brodak dokumentiert den Einsatz im Fesselflug besonders deutlich, wo der Hebel die Steuerleinen direkt mit dem Höhenruder verbindet. Genau dort sieht man, dass das Bauteil nicht nur „irgendwie mitlenkt“, sondern die gesamte Steuerlogik trägt.
Praktisch heißt das: Wer Gewicht sparen, den Rumpf innen aufgeräumt halten und gleichzeitig eine saubere Ruderwirkung erreichen will, bekommt mit dieser Lösung oft mehr Freiheit als mit einem klassischen Direktgestänge. Das gilt aber nur, wenn die Mechanik konsequent auf geringen Reibverlust und exakte Lagerung ausgelegt ist. Damit sind wir direkt bei der Frage, wie man das Verhältnis und das Material sinnvoll auswählt.
Armverhältnis, Material und Lagerung richtig wählen
Ich würde bei der Auslegung immer mit drei Punkten starten: Hebelarm, Material und Lagerstelle. Die Geometrie bestimmt, wie sich der Weg in Kraft übersetzt. Das Material entscheidet, ob die Konstruktion im Flug steif bleibt. Und die Lagerung bestimmt, ob die Bewegung auch nach vielen Flügen noch frei und reproduzierbar ist.
Welches Armverhältnis zuerst Sinn ergibt
Als praxisnaher Einstieg funktioniert ein symmetrisches Verhältnis oft besser, als man denkt. Mit gleich langen Armen bleibt die Steuerung gut kalkulierbar und man vermeidet extreme Übersetzungen. Wenn ich mehr Kraft brauche, verlängere ich den Eingangsarm oder verkürze den Ausgangsarm. Brauche ich mehr Ausschlag, gehe ich in die andere Richtung, aber nur so weit, wie die Mechanik noch sauber und spielfrei arbeitet.
Ein einfaches Beispiel: Bei 20 mm Eingangsarm und 10 mm Ausgangsarm verdoppelt sich die Kraft theoretisch, während der Weg am Ausgang etwa halbiert wird. Das ist im Modellflug nützlich, wenn ein kleiner Servo ein Ruder sicher bewegen soll. Umgekehrt kann ein 10 mm Eingangsarm auf 20 mm Ausgangsarm mehr Bewegung erzeugen, aber die Reserve gegen Last sinkt deutlich.
Welches Material zu welchem Modell passt
- Nylon passt gut zu leichten Modellen und kleinen Belastungen, weil es leicht und einfach zu verarbeiten ist.
- Metall ist sinnvoll, wenn höhere Lasten, häufige Belastungswechsel oder eine besonders steife Anlenkung gefragt sind.
- Mit Buchse oder Lager läuft der Drehpunkt sauberer als eine direkte Reibverbindung auf weichem Material.
- Zu weiche Bauteile sparen zwar Gewicht, geben aber unter Last schnell nach und verändern den Ausschlag.
In der Praxis sehe ich oft, dass nicht das Material an sich das Problem ist, sondern die Kombination aus Material, Montage und Last. Ein leichter Kunststoffhebel kann völlig ausreichend sein, wenn der Weg kurz und die Kräfte moderat sind. Sobald aber Flatterneigung, hohe Rudermomente oder mehrere Anlenkungspunkte zusammenkommen, wird eine steifere Ausführung schnell zur besseren Wahl.
Lesen Sie auch: Geteiltes Seitenruder - was die Bauform im Flug wirklich bringt
Was die Lagerstelle leisten muss
Die Lagerstelle ist der Punkt, an dem viele Konstruktionen unnötig nachgeben. Wenn dort Spiel entsteht, kommt die Verzögerung nicht nur im Ansprechverhalten an, sondern auch im Rückstellverhalten des Ruders. Ich achte deshalb darauf, dass der Drehpunkt sauber fluchtet, die Befestigung nicht arbeitet und keine Kanten an der Bewegung reiben. Ein sauber laufender Hebel fühlt sich am Sender sofort präziser an.
Damit ist die Theorie sauber, aber im Modell zeigt sich erst bei der Montage, ob die Geometrie wirklich stimmt. Genau dort passieren die meisten vermeidbaren Fehler.
So baust du den Hebel spielfrei ein
Die Montage wirkt simpel, aber sie entscheidet über die Qualität der gesamten Anlenkung. Ich gehe dabei immer in derselben Reihenfolge vor: erst die mechanische Mitte, dann die freie Bewegung, dann die Servowege. Wer diese Reihenfolge umdreht, produziert oft unnötigen Stress und korrigiert am Ende an der falschen Stelle.
- Den Drehpunkt exakt ausrichten, damit der Hebel ohne seitliche Verspannung läuft.
- Servo und Ruder zunächst in Neutralstellung bringen, bevor die Endpunkte programmiert werden.
- Die Anlenkung von Hand über den vollen Weg bewegen und auf Schleifen, Klemmen oder Reibstellen prüfen.
- Erst danach die Servowege so einstellen, dass weder mechanische Anschläge noch Überlast entstehen.
- Muttern, Sicherungen und Klemmstellen so befestigen, dass sich nichts im Betrieb lösen kann.
Besonders wichtig ist für mich der Lasttest von Hand. Eine Anlenkung kann im Leerlauf sauber wirken und unter Ruderdruck trotzdem hängen oder nachgeben. Wenn ich den Hebel leicht belaste und dabei schon ein kratziges Gefühl merke, gehe ich an die Lagerung zurück. Genau dort spart man am Ende die meisten Fehlerquellen ein.
Die typischen Fehler, die erst im Flug auffallen
Viele Probleme entstehen nicht durch das Prinzip, sondern durch eine ungenaue Umsetzung. Das sind die Fehler, die ich in der Werkstatt lieber einmal zu viel prüfe als später am Flugfeld zu suchen:
- Zu große Hebelarme machen die Steuerung nervös und verschenken mechanische Reserve.
- Eine schiefe Einbaulage erzeugt Seitkräfte, die Reibung und Verschleiß erhöhen.
- Zu weiches Material verdreht sich, bevor das Ruder die gewünschte Bewegung sauber ausführt.
- Zu stramme Lagerung kostet Energie und macht das Rückstellen unpräzise.
- Ungenaue Servowege können dazu führen, dass die Mechanik am Ende blockiert, obwohl der Senderweg noch nicht ausgeschöpft ist.
Der häufigste Denkfehler ist aus meiner Sicht die Annahme, dass mehr Ausschlag automatisch besser fliegt. In Wahrheit braucht jedes Modell eine stimmige Balance aus Weg, Kraft und Rückstellgenauigkeit. Gerade bei kleinen oder schnellen Modellen ist ein sauber definierter, begrenzter Ausschlag oft wertvoller als maximale Bewegung. Diese Abwägung führt direkt zur Frage, wann man besser auf eine andere Anlenkung setzt.
Wann ich lieber auf eine andere Anlenkung gehe
Nicht jede Situation verlangt nach einem Umlenkhebel. Wenn der Weg geradlinig und kurz ist, kann ein direktes Gestänge einfacher, leichter und wartungsärmer sein. Wenn große Distanzen überbrückt werden müssen, ist ein Seilzug oft die schlankere Lösung. Und wenn in einer Fläche sehr wenig Bauraum vorhanden ist, kann ein anderes Anlenkungskonzept die sauberere Antwort sein.
| Lösung | Stärken | Grenzen | Typische Anwendung |
|---|---|---|---|
| Umlenkhebel | Kompakt, präzise Richtungsänderung, gute Kraftübersetzung | Zusätzlicher Drehpunkt, sorgfältige Lagerung nötig | Enge Flächen, Fesselflug, kompakte RC-Modelle |
| Direktes Gestänge | Einfach, wenig Teile, wenig Reibung | Nur sinnvoll bei geradem, freiem Weg | Rumpfnahe Anlenkungen mit gutem Platzangebot |
| Seilzug | Leicht, lange Wege möglich, flexibel im Einbau | Spannung und Symmetrie müssen sauber stimmen | Seitenruder, größere Modelle, lange Leitungswege |
Mein Maßstab ist dabei schlicht: Die Lösung muss zum Bauraum, zur Last und zum gewünschten Flugbild passen. Wenn ein Hebel die Mechanik sauberer macht, nehme ich ihn. Wenn er nur zusätzliche Komplexität bringt, lasse ich ihn weg. Genau diese Entscheidung macht den Unterschied zwischen einer Bastellösung und einer wirklich belastbaren Anlenkung aus.
Der kleine Hebel, der im Modellflug den Unterschied macht
Ein sauber geplanter Umlenkhebel ist kein Nebenteil, sondern ein zentrales Element der Ruderlogik. Er spart Platz, verändert die Kraftrichtung und kann die Steuerung präziser machen, wenn Geometrie und Lagerung stimmen. Für mich ist das der Punkt, an dem gute Flugtechnik beginnt: nicht bei möglichst vielen Teilen, sondern bei einem klaren Kraftfluss.
Wenn du den Hebelarm vernünftig auswählst, Reibung klein hältst und das Spiel konsequent eliminierst, bekommst du eine Anlenkung, die sich im Flug ruhig, direkt und verlässlich anfühlt. Genau das ist der Unterschied, den man beim nächsten Erstflug sofort merkt.
