Taumelscheibe im Hubschrauber - Aufbau, Funktion und Fehlerquellen

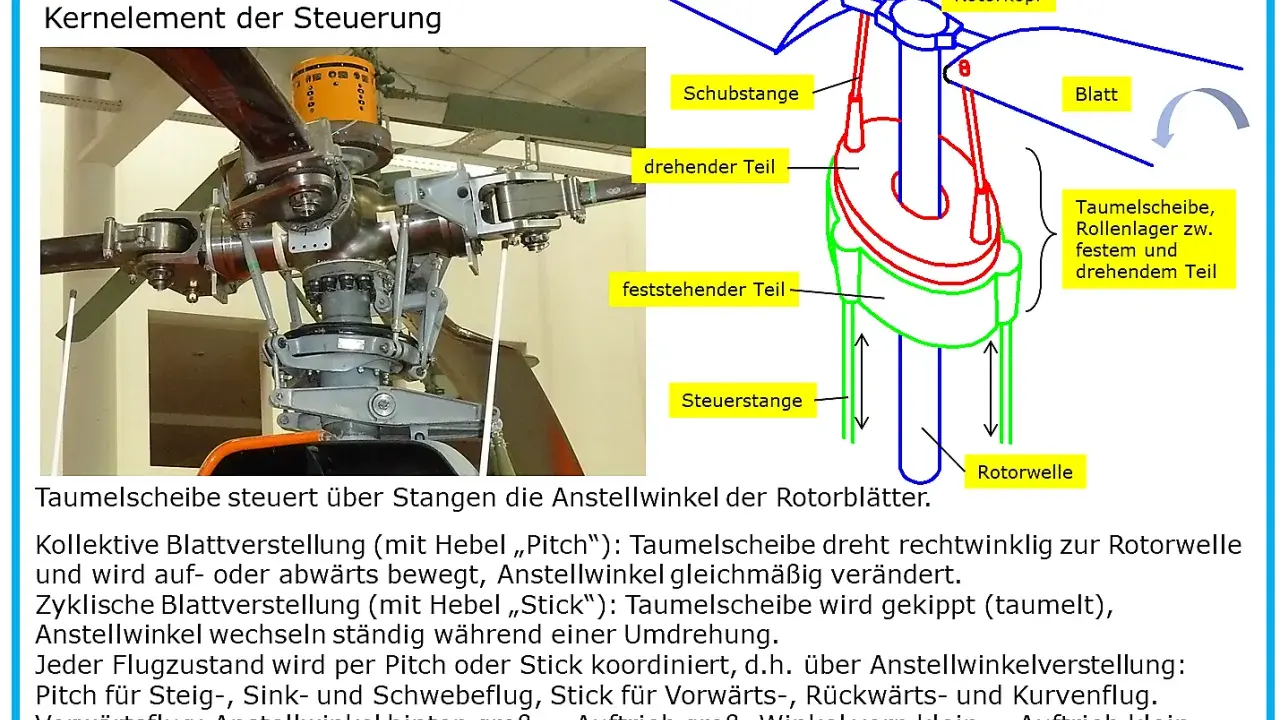

Die Taumelscheibe des Hubschraubers BO 105 steuert über Stangen die Rotorblätter.

Geschrieben von

Wilfried Bock

Veröffentlicht am

17. Juli 2026

Inhaltsverzeichnis

Im Rotorsystem eines Hubschraubers entscheidet die Blattverstellung darüber, ob der Heli ruhig schwebt, sauber beschleunigt oder nervös reagiert. Die swashplate ist dabei das mechanische Bindeglied zwischen Steuerimpuls und Blattwinkel; genau deshalb lohnt sich ein genauer Blick auf Aufbau, Funktion und typische Fehler. Wer das Prinzip versteht, erkennt später schneller, warum ein Rotor sauber läuft oder warum ein Modell plötzlich unpräzise wird.

Die wichtigsten Punkte zur Taumelscheibe auf einen Blick

  • Die Taumelscheibe überträgt Steuerbewegungen auf die Rotorblätter und macht damit überhaupt erst kontrollierbaren Auftrieb möglich.
  • Ein feststehender und ein rotierender Ring arbeiten zusammen; über Pitch-Links gelangt die Bewegung bis an die Blattwurzel.
  • Kollektive und zyklische Steuerung greifen ineinander: mehr oder weniger Gesamtauftrieb ist nur ein Teil der Aufgabe.
  • Schon wenig Spiel, Reibung oder falsche Geometrie reicht für Vibrationen, schlechtes Tracking und schwammiges Steuergefühl.
  • Im RC-Modellbau zeigt sich eine saubere Mechanik oft früher als in der Elektronik: Störungen kommen meist zuerst aus dem Gestänge.

Die Taumelscheibe übersetzt Steuerbefehle in Blattwinkel

Technisch ist die Funktion ziemlich elegant: Die Steuereingaben aus dem Cockpit oder vom Flight-Controller werden in eine kombinierte Dreh- und Kippbewegung umgewandelt. Die FAA beschreibt das System als Verbindung aus einem feststehenden Teil am Mast und einem rotierenden Teil, wobei beide gemeinsam kippen und sich vertikal bewegen können. Genau diese Bewegung wird über Gestänge an die Blattwinkel weitergegeben.

Der entscheidende Punkt ist die Trennung zwischen Bewegung im Raum und Verstellung am Blatt. Der Pilot bewegt nicht direkt die Rotorblätter, sondern ändert über die Taumelscheibe den Anstellwinkel der Blätter in dem Moment, in dem sie durch eine bestimmte Rotorposition laufen. Dadurch entsteht entweder mehr Gesamtauftrieb oder eine gezielte Neigung der Rotorscheibe.

Für die Praxis heißt das: Wer nur an den Servos oder nur am Rotorblatt denkt, betrachtet immer nur die halbe Wahrheit. Die Qualität des Flugs entsteht aus dem Zusammenspiel von Mechanik, Geometrie und sauberer Übertragung. Genau an diesem Punkt wird das System im nächsten Schritt greifbar.

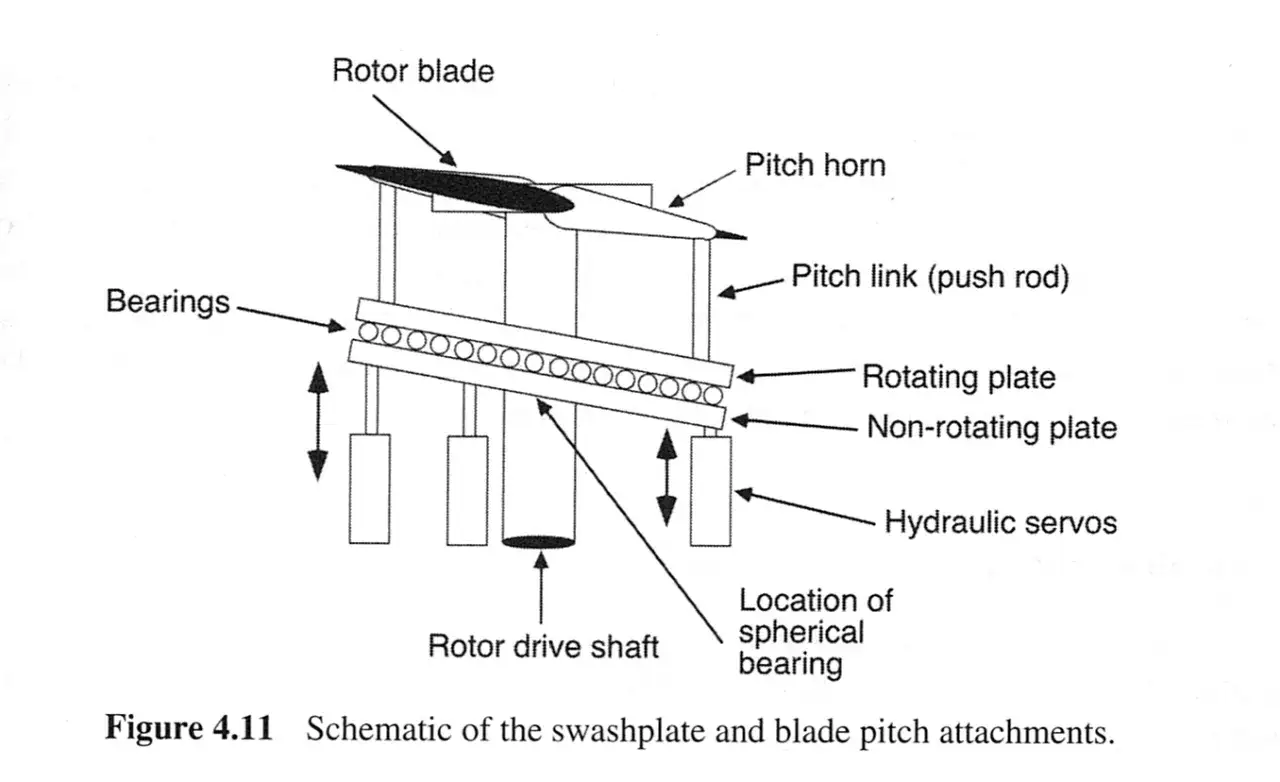

Schema der Swashplate mit Rotorblatt, Pitch-Horn, Pitch-Link und Hydraulikservos.

Aus welchen Bauteilen das System besteht

Auch wenn die Details je nach Muster oder Modell variieren, bleibt der Grundaufbau ähnlich. Für mich sind vor allem diese Komponenten wichtig, weil sie das Verhalten des gesamten Rotors bestimmen:

Bauteil Aufgabe Worauf ich achte
Feststehender Ring Nimmt die Steuerbewegung auf und bleibt relativ zum Rotor verdrehfest Saubere Führung, kein Klemmen, kein falscher Versatz
Rotierender Ring Überträgt die Bewegung mit der Rotorumdrehung weiter Ruhiger Lauf, kein seitliches Schlagen
Pitch-Links Leiten die Verstellung zu den Pitch-Hörnern an den Blättern Gleichmäßige Länge, gesicherte Gelenke, kein Spiel
Pitch-Hörner Setzen die Zug- und Druckbewegung in Blattverstellung um Feste Verschraubung, keine Risse, keine Verformung
Führungsarm gegen Rotation Hält den feststehenden Teil gegen Mitdrehen Spielarm, aber nicht schwergängig
Lager und Gleitflächen Ermöglichen die Kipp- und Hubbewegung Sauberer Lauf, kein Trockenlauf, keine Kerben

Gerade die Lagerstelle wird oft unterschätzt. Sie trägt nicht nur Bewegung, sondern auch Lasten, die sich bei jeder Steuerbewegung ändern. Wenn dort Reibung oder Verschleiß entsteht, merkt man das nicht nur an der Haptik, sondern oft zuerst am Flugbild. Aus dem Aufbau ergibt sich direkt die Frage, wie Kollektiv und zyklische Steuerung zusammenarbeiten.

Warum kollektive und zyklische Steuerung zusammengehören

Die beiden Steuerarten erfüllen unterschiedliche Aufgaben, und genau deshalb müssen sie mechanisch sauber zusammenlaufen. Kollektiv verändert den Blattwinkel aller Rotorblätter gleichmäßig und gleichzeitig. Mehr Winkel bedeutet im Normalfall mehr Auftrieb, weniger Winkel reduziert den Auftrieb. So wird Schweben, Steigen oder Sinken überhaupt erst kontrollierbar.

Zyklisch verändert den Blattwinkel dagegen abhängig von der Rotorposition. Ein Blatt bekommt also nicht während des ganzen Umlaufs denselben Winkel, sondern nur in dem Abschnitt, in dem es gerade wirksam sein soll. Dadurch kippt die Rotorscheibe nach vorne, hinten oder zur Seite. Genau so entsteht Vorwärtsflug, Kurvenflug und seitliche Bewegung.

Praktisch betrachtet ist das ein gutes Bild für den gesamten Hubschrauber: Kollektiv regelt die Menge, zyklisch regelt die Richtung. Wer beide Ebenen sauber trennt, versteht auch, warum ein leicht falsch eingestelltes Gestänge sofort mehrere Effekte gleichzeitig auslösen kann. Damit wird auch klarer, woran man eine saubere Einstellung erkennt.

Woran ich eine saubere Einstellung erkenne

Bei einem gut eingestellten System wirkt die Mechanik fast unspektakulär. Genau das ist ein gutes Zeichen. Ich achte auf folgende Punkte:

  • Die Taumelscheibe läuft ohne Hakeln durch den gesamten Weg.
  • Es gibt kein fühlbares Spiel in den Anlenkungen, das sich beim Bewegen verzögert anfühlt.
  • Beide oder alle Blätter ändern ihren Winkel gleichmäßig und ohne sichtbar versetzte Reaktion.
  • Die Blätter laufen in einer sauberen Spur, statt sich gegenseitig „zu jagen“.
  • Servos oder Steller wirken nicht überlastet und müssen nicht ständig gegen mechanische Reibung arbeiten.

Im RC-Bereich ist die Nulllage besonders wichtig: Ist die Geometrie bei Mittelstellung nicht stimmig, versucht man oft, das Problem später mit Trimmung oder Senderkorrekturen zu kaschieren. Das funktioniert selten sauber. Besser ist es, die Mechanik zuerst neutral und symmetrisch aufzubauen und die Elektronik erst danach fein abzugleichen. Genau dort liegen auch die häufigsten Fehlerquellen.

Typische Fehler und Sicherheitsrisiken

Die problematischsten Fehler sind selten spektakulär. Es sind eher die kleinen Dinge: ein nicht gesicherter Bolzen, ein verdrehter Kugelkopf, ein zu stramm laufendes Lager oder ein Anlenkpunkt mit minimalem Versatz. Im Flug summiert sich so etwas zu Vibrationen, schlechter Reaktion und unruhigem Blatttracking. Bei einem Hubschrauber ist das keine Kosmetik, sondern direkte Flugtüchtigkeit.

Ein NTSB-Unfallbericht zeigt das sehr deutlich: Dort führte eine nicht korrekt gesicherte Verbindung am rotierenden Teil der Taumelscheibe zu einer Trennung des Pitch-Links und schließlich zu einem Kontrollverlust. Genau solche Fälle erinnern daran, dass an dieser Stelle nicht nur Präzision zählt, sondern auch Sorgfalt bei Montage und Sicherung. Das gilt für den großen Hubschrauber ebenso wie für das Modell.

Warnsignale, die ich ernst nehme, sind ein plötzlich raues Steuergefühl, neues Rumpeln nach Wartungsarbeiten, ungleiches Blattbild oder eine Taumelscheibe, die nicht sauber in ihre Mitte zurückkehrt. Wenn das auftaucht, fliege ich nicht einfach weiter und hoffe auf Besserung. Erst wird geprüft, dann geflogen. Aus diesem Grund ist der Blick aus der RC-Praxis besonders wertvoll.

Was RC-Modellbauer daraus praktisch mitnehmen

Im Modellhubschrauber ist die Logik dieselbe, nur die Toleranzen fallen oft kleiner aus, als viele denken. Ein kräftiges Servo ersetzt keine saubere Geometrie. Eine elektronische Flugregelung ersetzt keine spielfreie Mechanik. Und ein gut gemeinter Subtrim kaschiert kein falsch aufgebautes Gestänge.

Ich sehe in der Praxis immer wieder dieselben Baustellen: ungleiche Gestängelängen, schräg montierte Servoarme, zu enge Kugelköpfe, verschlissene Lager oder eine Taumelscheibe, die beim Durchbewegen einen kleinen Hänger hat. Solange der Heli am Boden steht, wirkt das oft harmlos. Unter Last wird daraus aber schnell ein unruhiges Steuerbild.

Für RC-Helis mit Flybarless-System gilt das erst recht. Die Elektronik kann einiges ausgleichen, aber sie darf nicht als Ausrede für eine schlechte Basis dienen. Meine Faustregel ist simpel: Erst muss die Mechanik sauber sein, dann lohnt sich die Feinarbeit am Controller. Damit bleibt nur noch die Frage, was ich vor dem ersten Abheben konkret prüfe.

Was ich vor dem ersten Abheben immer prüfe

Vor dem Start arbeite ich bei solchen Systemen immer dieselbe kurze Reihenfolge ab, weil sie die meisten Probleme schon vor dem Spool-up sichtbar macht:

  • Alle Gelenke und Schraubverbindungen sind gesichert und frei von sichtbarem Verschleiß.
  • Die Taumelscheibe bewegt sich gleichmäßig über den gesamten Weg.
  • Die Anlenkungen links und rechts sind symmetrisch, soweit die Konstruktion das vorsieht.
  • Die Blätter reagieren ohne Versatz auf Kollektiv und zyklische Eingaben.
  • Es gibt keine Schleifspuren, Risse, lockeren Lager oder auffällige Vibrationen im Standlauf.
  • Nach Wartung oder Transport prüfe ich das System immer noch einmal von Hand, bevor überhaupt ans Abheben zu denken ist.

Wenn diese Punkte stimmen, arbeitet die Mechanik meist genau so, wie sie soll: unauffällig, direkt und reproduzierbar. Und genau das ist bei einem Rotorsystem das beste Ergebnis, weil es dem Piloten oder Modellflieger saubere Kontrolle gibt, ohne sich in den Vordergrund zu drängen.

Häufig gestellte Fragen

Sie verbindet den festen mit dem rotierenden Teil des Rotors und wandelt Steuerbewegungen in Kipp- und Hubbewegungen um. Über die Pitch-Links gelangt diese Bewegung bis an die Blattwurzel und verändert dort den Anstellwinkel der Blätter.

Kollektiv verändert den Blattwinkel aller Rotorblätter gleichzeitig und gleichmäßig. Zyklisch ändert den Winkel abhängig von der Rotorposition und kippt so die Rotorscheibe nach vorne, hinten oder zur Seite.

Die Taumelscheibe läuft dann ohne Hakeln durch den gesamten Weg, die Anlenkungen haben kein fühlbares Spiel und die Blätter reagieren gleichmäßig. Auch die Servos sollten nicht ständig gegen Reibung arbeiten müssen.

Problematisch sind schon kleine Dinge wie ein nicht gesicherter Bolzen, ein verdrehter Kugelkopf, ein zu stramm laufendes Lager oder ein minimal versetzter Anlenkpunkt. Solche Fehler summieren sich im Flug zu unruhigem Verhalten und schlechtem Tracking.
