Ein gutes Servo-Verlängerungskabel wirkt unscheinbar, entscheidet im RC-Modell aber oft über saubere Signalwege, stressfreien Einbau und zuverlässigen Betrieb. Ich gehe hier auf die Punkte ein, die in der Praxis wirklich zählen: passende Länge, sinnvoller Querschnitt, kompatible Stecker und eine Verlegung, die im Rumpf, Chassis oder Aufbau nicht zur Fehlerquelle wird. Genau das spart später Frust, wenn mehrere Servos, enge Platzverhältnisse oder Vibrationen ins Spiel kommen.
Die wichtigsten Punkte auf einen Blick
- So kurz wie möglich, so lang wie nötig: Viele RC-Aufbauten kommen mit 30 bis 60 cm gut aus.
- Leichte Leitungen liegen oft bei 0,14 bis 0,15 mm², robustere Varianten bei 0,30 bis 0,35 mm².
- Futaba, JR und Uni sind nicht nur eine Frage des Namens, sondern auch der mechanischen Passform.
- Bei kräftigen Digitalservos und mehreren Abzweigungen zählt die Stromversorgung mehr als reine Bequemlichkeit.
- Saubere Zugentlastung und freie Kabelwege verhindern viele Aussetzer, bevor sie entstehen.
Was die Verlängerung im Modell wirklich leisten muss
Im RC-Modell transportiert die Leitung nicht nur ein Steuersignal, sondern auch die Versorgung für das Servo. Genau deshalb ist ein Servo-Verlängerungskabel mehr als nur ein Stück Draht zwischen zwei Punkten: Es muss Signale sauber weiterreichen, Spannung möglichst wenig verlieren und mechanisch so liegen, dass es sich nicht an Gestänge, Kanten oder bewegten Teilen scheuert.
Ich trenne dabei immer drei Dinge im Kopf: Signalführung, Stromversorgung und Mechanik. Das klingt banal, ist aber der Kern. Ein Kabel kann elektrisch passend sein und trotzdem im Modell schlecht funktionieren, wenn es zu stramm liegt, zu viele Steckverbindungen enthält oder bei Vibrationen arbeitet. Sobald das klar ist, wird die Auswahl deutlich einfacher und der Blick auf Länge und Querschnitt lohnt sich wirklich.
Die passende Länge und der richtige Querschnitt

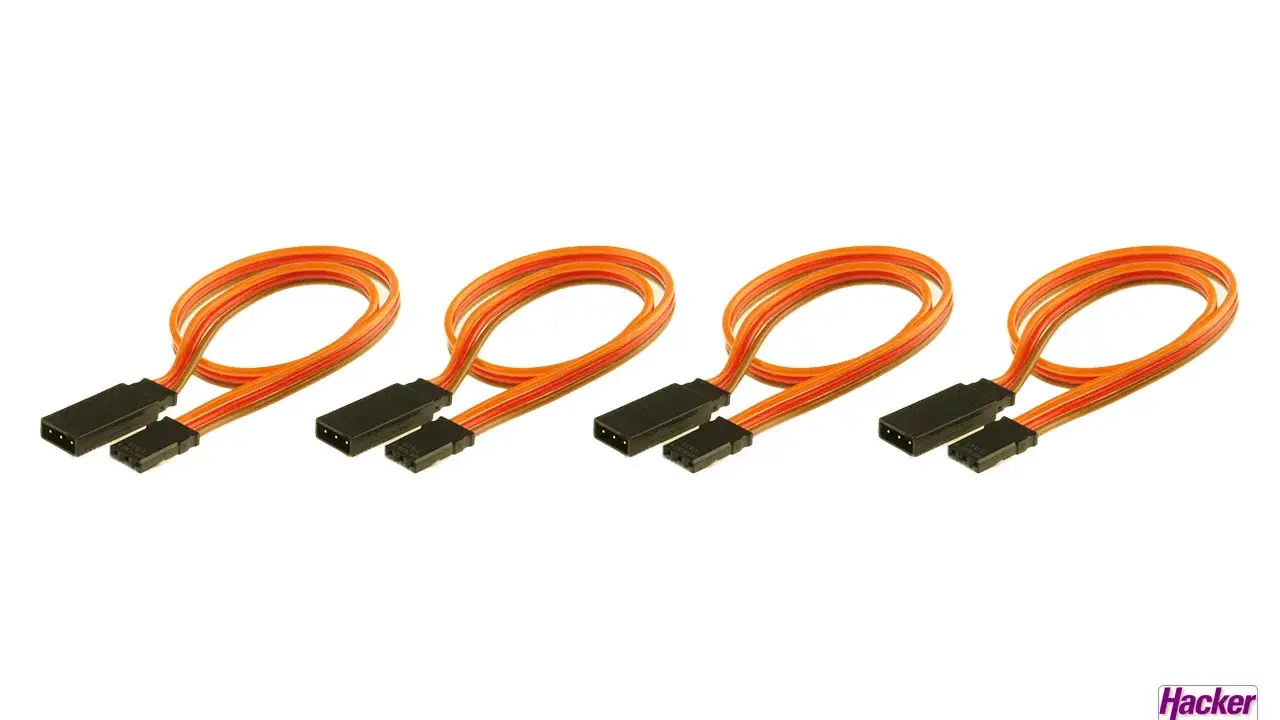

Bei der Länge setze ich grundsätzlich auf die kürzeste Lösung, die den Einbau noch sauber möglich macht. In RC-Shops sieht man sehr häufig 10, 15, 20, 25, 30, 40, 50, 60, 80 und 100 cm. Das ist ein guter Hinweis darauf, wie die Praxis aussieht: Kurze Kabel für kompakte Aufbauten, mittlere Längen für klassische Flug- und Fahrzeugmodelle und längere Varianten nur dann, wenn der Empfänger oder ein Servo wirklich weiter entfernt sitzt.
| Situation | Typische Länge | Querschnitt in der Praxis | Mein praktischer Griff |
|---|---|---|---|
| Sehr kompakte Einbauten | 10 bis 20 cm | 0,14 bis 0,15 mm² | Nur nehmen, wenn die Strecke wirklich kurz bleibt |
| Standard-RC-Modelle | 30 bis 60 cm | 0,15 bis 0,30 mm² | Oft die beste Balance aus Ordnung und Reserve |
| Größere Flugmodelle oder entfernte Servos | 60 bis 100 cm | 0,30 bis 0,35 mm² | Mehr Reserve einplanen, besonders bei mehreren Servos |
| Hohe Last oder mehrere Abzweige | abhängig vom Layout | eher 0,30 bis 0,35 mm² | Lieber dicker als knapp kalkulieren |
Der wichtige Punkt ist nicht die maximale Länge als starre Grenze, sondern die Kombination aus Länge, Servo-Strom und Anzahl der Verbindungen. Ein leichtes Servo in einem kleinen Modell toleriert mehr als ein kräftiges Digitalservo in einem Großmodell. Deshalb nehme ich bei unsicheren Fällen lieber eine stärkere Leitung und halte den Kabelweg sauber als umgekehrt. Genau an dieser Stelle kommt auch die Steckerfrage ins Spiel, denn der beste Querschnitt hilft wenig, wenn der Anschluss nicht sauber sitzt.
Stecker, Verriegelung und Kompatibilität

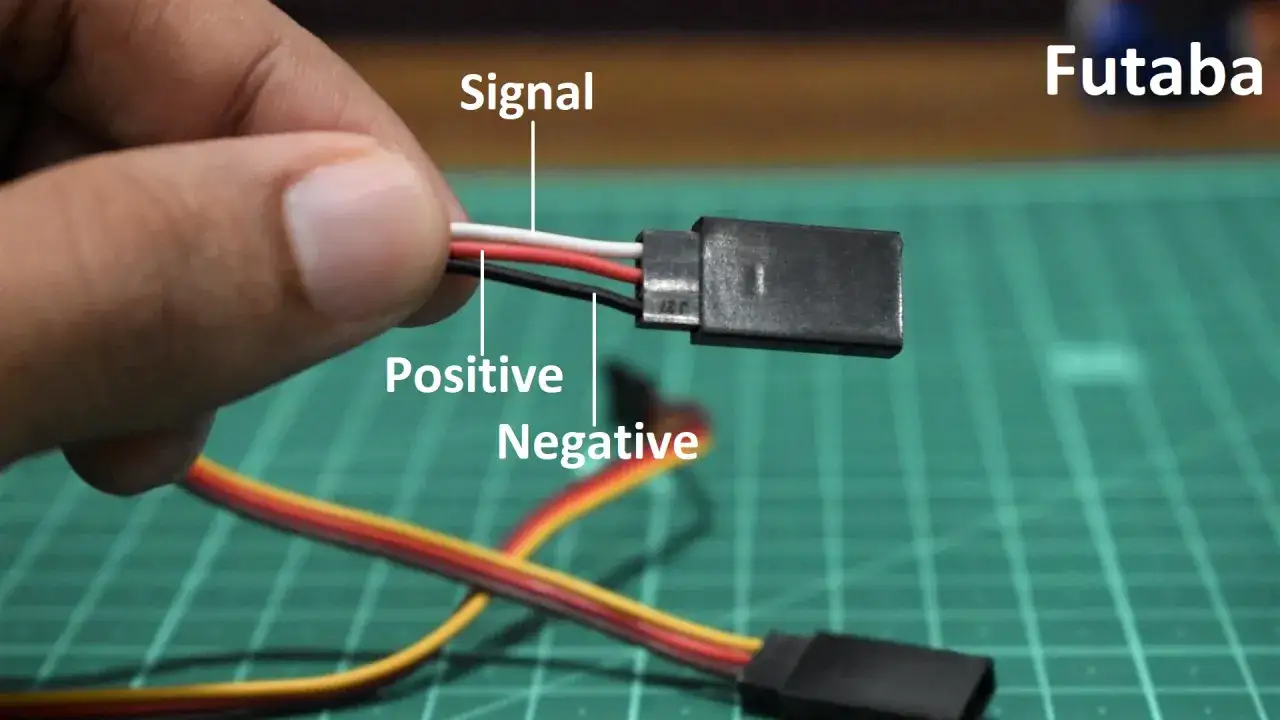

Bei RC-Servokabeln begegnen mir vor allem Futaba-, JR- und Uni-Ausführungen. Elektrisch sind diese Systeme oft nah beieinander, mechanisch aber nicht immer identisch. Entscheidend sind die Rastnase, die Gehäuseform und die Polung. Wer das übersieht, steckt im Zweifel zwar etwas zusammen, hat aber keinen wirklich sicheren Sitz.
Ich prüfe deshalb immer drei Dinge: passt die Buchse wirklich, liegt die Polung korrekt, und gibt es eine vernünftige Verriegelung oder wenigstens einen straffen Sitz? Gerade bei Modellen mit Vibrationen, bei beweglichen Ruderwegen oder in engen Rümpfen sind selbstsichernde oder verriegelbare Kontakte ein echter Vorteil. Sie lösen nicht jedes Problem, aber sie reduzieren das Risiko, dass sich ein Stecker im Betrieb langsam arbeitet.
- Futaba/JR/Uni beschreibt nicht nur Namen, sondern auch unterschiedliche Gehäuse- und Steckgeometrien.
- Vergoldete Kontakte sind kein Wundermittel, helfen aber bei sauberem Kontakt und guter Langzeitstabilität.
- Selbstsichernde Stecker sind im vibrierenden Umfeld sinnvoller als reine Presspassung.
- Polung vor dem Einbau prüfen ist Pflicht, weil ein falscher Anschluss schnell teure Elektronik beschädigt.
Wenn der Stecker sitzt, sauber ausgerichtet ist und mechanisch nicht unter Spannung steht, ist schon viel gewonnen. Danach entscheidet vor allem die Verlegung darüber, ob das Modell im Alltag ruhig bleibt oder später doch noch Ärger macht.
So verlege ich die Leitung sauber im Modell
Ein gutes Kabel kann durch schlechte Verlegung wieder an Qualität verlieren. Ich lasse deshalb immer etwas Spiel, statt die Leitung straff von Punkt A nach Punkt B zu ziehen. Eine kleine Schlaufe oder ein sauber geführter Kabelbogen ist im Modell meist besser als ein unter Spannung stehender Strang, der bei Bewegung am Stecker zieht.
Im Flächenmodell achte ich darauf, dass das Kabel nicht an Gestänge, Scharnieren oder scharfen Kanten reibt. Im Auto muss die Leitung vom Lenkservo wegbleiben, wenn die Aufhängung ein- und ausfedert oder die Lenkung am vollen Anschlag läuft. Im Boot ist eine gute Zugentlastung wichtig, damit Feuchtigkeit und Bewegung nicht zusammenkommen. Und bei Drohnen, wo die Elektronik oft eng gepackt ist, halte ich den Kabelweg so kurz und sauber wie möglich, weil jedes Gramm und jede unnötige Schlaufe stört.
- Ich teste den vollen Servoweg vor dem endgültigen Schließen des Modells.
- Ich sichere lange Leitungen mit Clips, Klebeband oder Kabelbindern, aber nie so fest, dass sie gequetscht werden.
- Ich meide Reibstellen an Carbon, Spanten, Chassis-Kanten und bewegten Gelenken.
- Ich plane Reserve ein, damit ein Servo beim Ausschlag nicht am Kabel hängt.
Saubere Verlegung ist oft unspektakulär, aber genau das ist der Punkt: Wer hier ordentlich arbeitet, braucht später weniger Nachbesserung. Manchmal zeigt sich dabei allerdings, dass nicht das Kabel selbst das Problem ist, sondern die grundsätzliche Aufbauentscheidung.
Wann ich auf Y-Kabel, Empfängerplatzierung oder Power-Verteilung ausweiche
Nicht jede Situation ist mit einer einfachen Verlängerung am besten gelöst. Wenn zwei Servos dasselbe Signal bekommen sollen, ist ein Y-Kabel oft sinnvoller. Wenn der Empfänger nur an der falschen Stelle sitzt, kann eine andere Platzierung mehr bringen als immer längere Leitungen. Und wenn mehrere kräftige Servos gleichzeitig arbeiten, wird die Frage nach der Stromverteilung wichtiger als die nach dem nächsten Zwischenstecker.
| Lösung | Sinnvoll wenn | Vorteil | Nachteil |
|---|---|---|---|
| Verlängerungskabel | Ein Servo sitzt etwas weiter entfernt | Schnell, günstig und einfach | Zusätzliche Steckverbindung und etwas mehr Leitungsverlust |
| Y-Kabel | Zwei Servos dasselbe Signal bekommen sollen | Sauber und kompakt | Beide Servos laufen immer synchron |
| Empfänger anders platzieren | Das Layout noch offen ist | Weniger Kabel und oft bessere Balance | Erfordert mehr Planung im Aufbau |
| Power-Box oder Servohub | Mehrere starke Servos im Spiel sind | Bessere Stromverteilung und Reserven | Teurer und technisch aufwendiger |
Meine Faustregel ist einfach: Eine Verlängerung löst eine Distanzfrage, aber keine Systemfrage. Wenn die Elektronik ohnehin am Limit läuft, bringt das nächste Stück Kabel wenig. Dann ist es sauberer, den Aufbau zu überdenken und die Versorgung ordentlicher zu machen, statt nur die Strecke zu verlängern.
Typische Fehler, die ich im RC-Alltag immer wieder sehe
Die meisten Probleme mit Servoleitungen entstehen nicht durch ein spektakuläres Defektbild, sondern durch kleine Nachlässigkeiten beim Einbau. Die Leitung wird gequetscht, ein Adapter wird halb eingesteckt, oder man nimmt ein zu dünnes Kabel, weil es gerade greifbar war. Genau diese Kleinigkeiten machen im Modellbau später oft den Unterschied zwischen zuverlässig und nervig.
- Polung nicht geprüft und den Stecker auf Verdacht eingesteckt.
- Zu viele Adapter hintereinander verwendet, obwohl eine direkte Verbindung möglich gewesen wäre.
- Das Kabel am vollen Ausschlag unter Zug gesetzt.
- Zu dünnen Querschnitt bei kräftigen Digitalservos gewählt.
- Leitungen ohne Schutz an Kanten, Gestänge oder bewegten Teilen vorbeigeführt.
- Das Modell geschlossen, ohne die gesamte Kabelroute unter Bewegung getestet zu haben.
Ich behandle eine Servoleitung deshalb nie wie Zubehör ohne Bedeutung. Sie ist Teil der Funktionskette. Wenn sie sauber sitzt, bleibt die RC-Elektronik unauffällig, und genau das ist im Modell die beste Nachricht. Für die letzten Entscheidungen hilft mir am Ende eine einfache, aber sehr zuverlässige Priorität.
Die kleinen Entscheidungen, die einen ruhigen Servolauf sichern
Wenn ich zwischen zwei Varianten schwanke, nehme ich fast immer die Lösung, die mechanisch entspannter und elektrisch etwas großzügiger ist. Das heißt: lieber eine Leitung mit sauberem Sitz, lieber den Querschnitt eine Stufe robuster und lieber eine Verlegung mit etwas Reserve als ein Aufbau, der nur auf dem Papier passt. Besonders im RC-Modellbau zahlt sich diese Nüchternheit aus, weil Vibrationen, Lastwechsel und enge Einbauräume selten Rücksicht nehmen.
Wer ein Servo-Verlängerungskabel sinnvoll auswählt, spart sich später Fehlersuche, Wackelkontakte und unnötige Umbauten. Für mich ist die beste Lösung meist die unspektakuläre: kurz, passend, mechanisch sauber und mit genug Reserve für das reale Modell statt für die Idealzeichnung. Genau so bleibt die RC-Elektronik zuverlässig, und genau darum geht es am Ende.
