Beim Thema led rot landet man in der Praxis bei roten Leuchtdioden, die im RC-Modellbau oft mehr leisten als nur eine Statusanzeige. Ich zeige dir, welche elektrischen Werte wirklich zählen, wie du Vorwiderstand und Strom sauber auslegst und wann eine einfache Standard-LED reicht oder ein fertiges Lichtmodul die bessere Lösung ist. Dazu kommen typische Fehler aus der Modellpraxis, damit eine kleine Diode nicht zum unnötigen Schwachpunkt im Aufbau wird.
Die wichtigsten Punkte auf einen Blick
- Rote LEDs liegen typischerweise bei etwa 620 bis 645 nm und brauchen oft nur rund 1,8 bis 2,2 V Vorwärtsspannung.
- Für RC-Modelle sind sie besonders als Rücklicht, Positionslicht, Statusanzeige und Warnsignal sinnvoll.
- Den Vorwiderstand berechne ich immer aus Versorgungsspannung, LED-Flussspannung und Zielstrom.

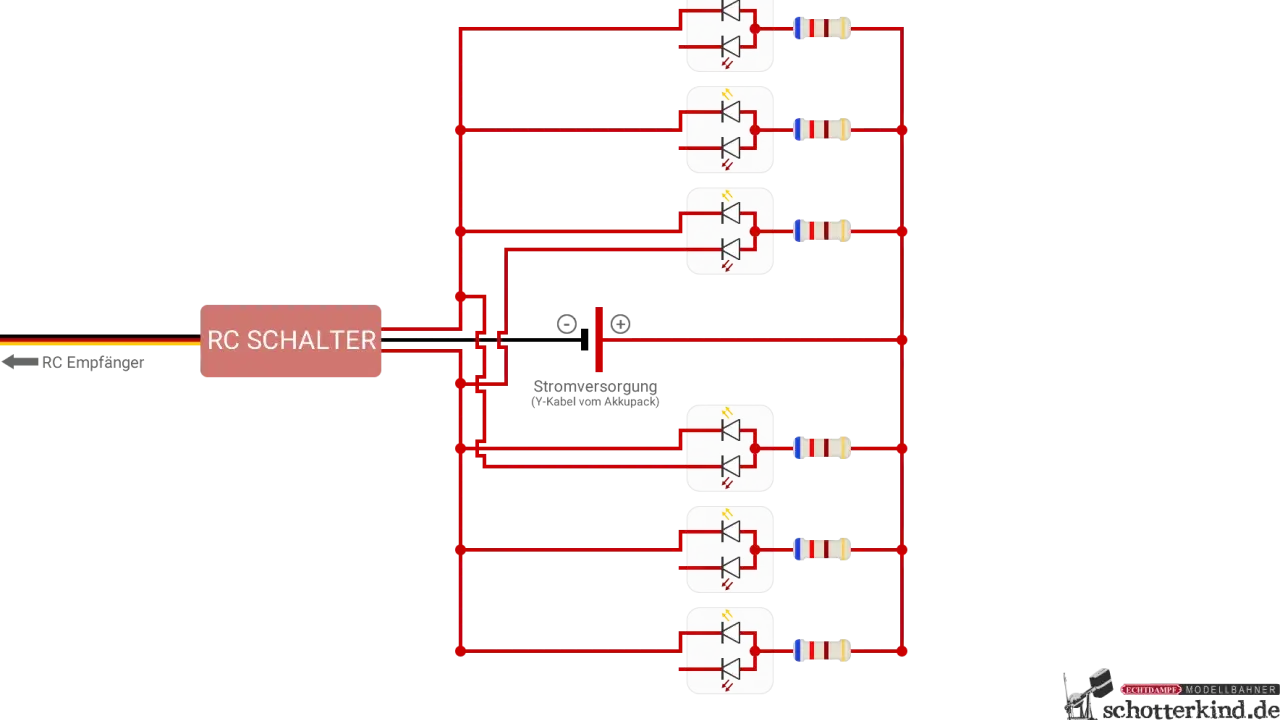

- Bei mehreren LEDs braucht jeder Parallelzweig idealerweise seinen eigenen Widerstand.
- Für den Dauereinsatz sind Temperatur, Vibration und saubere Lötstellen wichtiger als maximale Helligkeit.
Was eine rote LED technisch ausmacht
Eine rote LED ist kein kleines Glühbirnchen, sondern ein Halbleiterbauteil mit klaren elektrischen Grenzen. In der Praxis bedeutet das: Die Farbe sagt schon viel über die nötige Vorwärtsspannung aus, und genau deshalb behandle ich rote Leuchtdioden nie wie beliebige 5-V-Verbraucher. Standardtypen arbeiten häufig im Bereich von etwa 1,8 bis 2,2 V, während leistungsstärkere Varianten höher liegen können.
| Eigenschaft | Typischer Bereich | Warum das wichtig ist |
|---|---|---|
| Dominante Wellenlänge | ca. 620 bis 645 nm | Bestimmt den Rotton und damit die optische Wirkung im Modell |
| Vorwärtsspannung | ca. 1,8 bis 2,2 V bei Standard-LEDs | Geht direkt in die Berechnung des Vorwiderstands ein |
| Betriebsstrom | oft 5 bis 20 mA bei Standard-LEDs | Zu viel Strom verkürzt die Lebensdauer und erhöht die Wärme |
| Sperrspannung | bei kleinen LEDs oft nur wenige Volt, häufig bis etwa 5 V | Eine Verpolung oder Spannungsspitze kann die LED schädigen |
| Bauform | 3 mm, 5 mm, SMD, High-Power | Entscheidet über Einbau, Lichtbild und Robustheit |
Für RC-Elektronik ist vor allem wichtig, dass sich die rote LED nicht über die Spannung, sondern über den Strom sauber kontrollieren lässt. Genau daraus ergibt sich später auch, warum der Vorwiderstand bei Modellprojekten kein Detail ist, sondern der eigentliche Schutz für das Bauteil. Und wenn diese Basis sitzt, wird auch klar, warum Rot im RC-Bereich so häufig die praktischste Signalfarbe ist.
Warum rote LEDs im RC-Modellbau so oft sinnvoll sind
Im Modellbau setze ich Rot vor allem dort ein, wo Orientierung, Warnwirkung oder Vorbildtreue gefragt sind. Eine rote LED ist gut sichtbar, wirkt auf dunklem Untergrund sauber und blendet meist weniger aggressiv als eine sehr helle weiße Lichtquelle. Genau deshalb passt sie zu vielen Funktionen, die im RC-Alltag vorkommen.
- RC-Car-Rücklichter und Bremslichter, weil Rot visuell sofort als Stoppsignal gelesen wird.
- Backbordbeleuchtung an RC-Booten, weil die Farbtrennung bei der Orientierung auf dem Wasser hilft.
- Positions- und Warnlicht an Flugmodellen, wenn die Lichtfunktion klar und eindeutig sein soll.
- Statusanzeigen an Empfängern, Schaltern oder Zusatzmodulen, wenn ein kurzer Blick reichen muss.
- Scale-Details an Trailern, Bussen oder Nutzfahrzeugen, wo die rote Lichtwirkung das Modell glaubwürdiger macht.
Ich greife in Modellen selten zur maximal hellen LED, wenn es eigentlich um Glaubwürdigkeit geht. Ein sauber eingestelltes Licht, das im Dämmerlicht gut wirkt und am Tag nicht künstlich aussieht, bringt meistens mehr als bloße Leuchtstärke. Genau an diesem Punkt entscheidet sich auch, wie du die Schaltung auslegst.
So berechnest du den Vorwiderstand richtig
Für einfache RC-Lichtschaltungen reicht oft ein Vorwiderstand völlig aus, solange die Versorgungsspannung halbwegs stabil ist. Ich rechne dabei immer mit der höchsten realen Spannung, also bei LiPo-Akkus mit der Vollspannung und nicht mit der Nennspannung. Das verhindert, dass die LED direkt nach dem Laden zu hart betrieben wird.
| Beispiel | Rechnung | Ergebnis | Praktischer Hinweis |
|---|---|---|---|
| 5-V-BEC, 1 rote LED, Vf 2,0 V, Zielstrom 10 mA | (5,0 - 2,0) / 0,01 | 300 Ω | In der Praxis nehme ich meist 330 Ω |
| 2S-LiPo mit 8,4 V Vollspannung, 1 rote LED, Vf 2,0 V, Zielstrom 10 mA | (8,4 - 2,0) / 0,01 | 640 Ω | Ein 680-Ω-Widerstand ist hier ein sauberer Standardwert |
| 2S-LiPo mit 8,4 V, 2 rote LEDs in Serie, je 2,0 V, Zielstrom 10 mA | (8,4 - 4,0) / 0,01 | 440 Ω | 470 Ω ist der nächstliegende Normwert |
Die einfache Formel lautet also: Widerstand = (Versorgungsspannung - LED-Vorwärtsspannung) / Strom. Für die Leistung des Widerstands reicht in vielen Modellen bereits wenig Reserve, weil bei 10 mA und 330 Ω nur rund 0,033 W umgesetzt werden. Trotzdem verbaue ich in der Praxis meist 1/4-W-Widerstände, weil sie mechanisch robuster sind und etwas Luft nach oben lassen.
Für dezente Scale-Beleuchtung genügt oft schon ein Strom im Bereich von 5 bis 10 mA. Wenn du aber mehrere LEDs in einem Fahrzeug, Flugmodell oder Schiff sauber verteilen willst, musst du als Nächstes die typischen Verdrahtungsfehler kennen. Genau dort verlieren viele Bastellösungen unnötig an Zuverlässigkeit.
Typische Fehler, die ich bei der Verdrahtung sehe
Die meisten Ausfälle bei roten LEDs entstehen nicht durch die LED selbst, sondern durch eine zu lockere Annahme bei Strom, Polarität oder Anschlussart. Gerade im RC-Modellbau mit Vibration, engen Bauraumverhältnissen und wechselnder Versorgung zeigt sich schnell, ob die Schaltung sauber gedacht war oder nur irgendwie funktioniert hat.
| Fehler | Was passiert | Was ich stattdessen mache |
|---|---|---|
| Kein Vorwiderstand | Die LED wird zu hell, zieht zu viel Strom und fällt oft früh aus | Immer einen passenden Widerstand oder einen Konstantstromtreiber verwenden |
| Ein Widerstand für mehrere parallele LEDs | Die hellere LED zieht mehr Strom, die anderen werden ungleichmäßig hell | Jeder Parallelzweig bekommt seinen eigenen Widerstand |
| Verpolung | Die LED leuchtet nicht, im ungünstigen Fall wird sie geschädigt | Polarität vor dem Einbau kurz prüfen und Kabel sauber markieren |
| Zu dünne oder zu lange Leitungen | Spannungsabfall, Flackern oder unruhige Helligkeit | Kurz und flexibel verkabeln, am besten mit sauberer Zugentlastung |

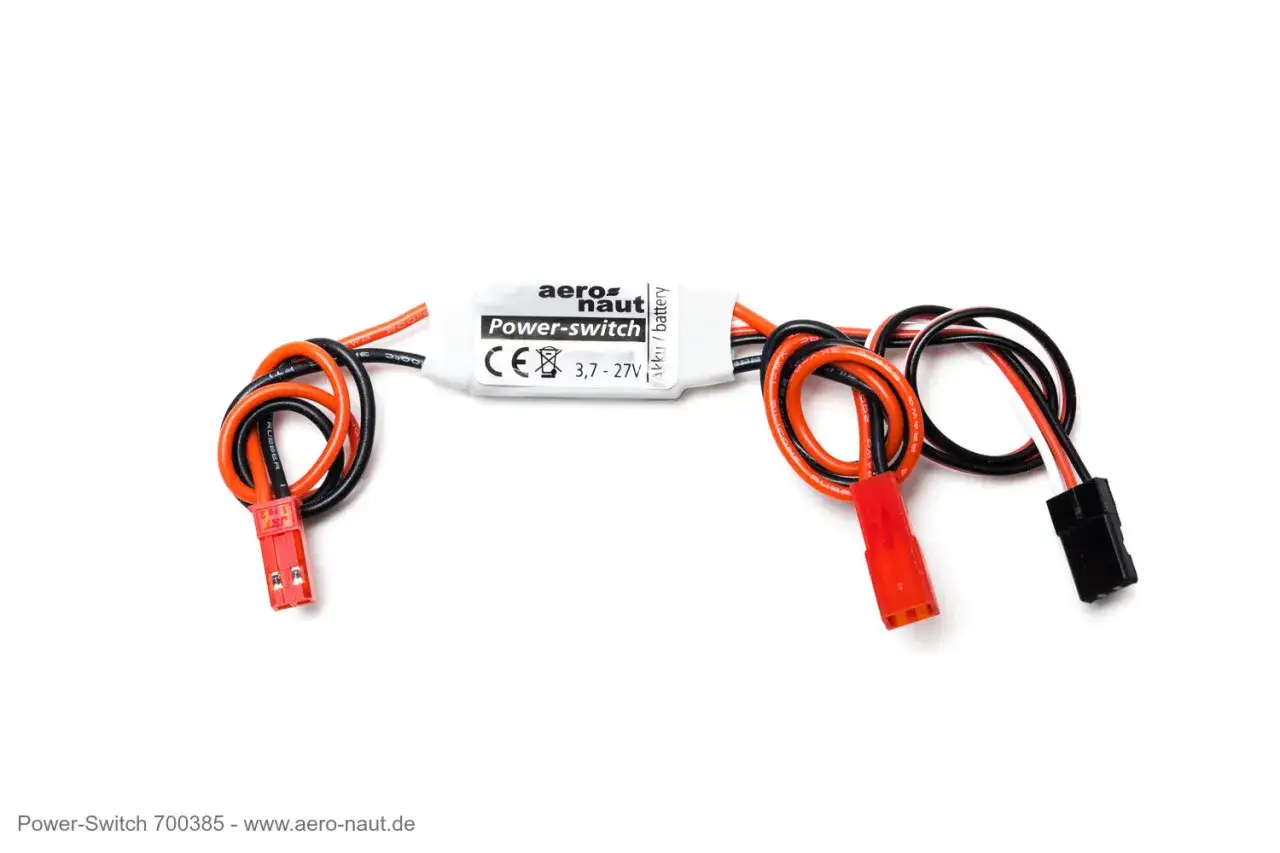

| Direkter Anschluss an einen Ausgang ohne Lastprüfung | Empfänger-, Schalter- oder Controller-Ausgänge können überlastet werden | Bei Unsicherheit einen Transistor, Treiber oder ein passendes Lichtmodul dazwischenschalten |
Wenn ich eine Anlage zum ersten Mal teste, gehe ich immer schrittweise vor: erst mit der maximalen Versorgungsspannung, dann mit Bewegung und Vibration, und erst danach mit endgültiger Verkleidung. So erkenne ich früh, ob ein Kontakt sauber sitzt oder ob die Schaltung nur auf dem Tisch gut aussieht. Ist das Elektrische stabil, stellt sich die nächste Frage fast automatisch: Welche Bauform passt überhaupt zum jeweiligen Modell?
Welche Bauform für welches RC-Projekt passt
Die beste LED ist nicht die hellste, sondern die, die mechanisch und optisch zum Modell passt. Für eine enge Karosserie, einen kleinen Rumpf oder eine filigrane Flugzeugspitze braucht man andere Bauformen als bei einem großen Crawler oder einem Scale-Boat mit viel Platz hinter den Linsen.
| Bauform | Vorteil | Nachteil | Typischer Einsatz |
|---|---|---|---|
| 3-mm-LED | Sehr klein und unauffällig | Weniger Lichtfläche, mechanisch empfindlicher | Instrumente, kleine Marker, enge Einbauräume |
| 5-mm-LED | Einfach zu montieren, günstig, weit verbreitet | Braucht mehr Platz, Lichtkegel kann recht direkt wirken | RC-Cars, Boote, einfache Lichtsets |
| SMD-LED | Sehr flach und ideal hinter Linsen oder Streuscheiben | Aufwendiger zu löten und empfindlicher beim Handling | Scale-Modelle, Karosserien, enge Lichtkanäle |
| Power-LED | Sehr hohe Helligkeit und starke Präsenz bei Tageslicht | Mehr Wärme, oft Konstantstrom und Kühlung nötig | Hauptscheinwerfer, starke Signallichter, größere Modelle |
Preislich sind einfache rote LEDs im deutschen Handel oft schon im Centbereich bis knapp unter 1 Euro zu bekommen, während fertige RC-Lichtsets wegen Kabeln, Steckern und Steuerung deutlich teurer ausfallen. Für einen schnellen Einbau ist ein fertiges Set oft die bequemere Lösung, für saubere Scale-Projekte greife ich aber gern zu einzelnen Bauteilen, weil ich Lichtbild und Strom sauber selbst festlege. Wenn die Bauform stimmt, bleibt am Ende noch die Frage, wie man das Ganze dauerhaft haltbar bekommt.
Was im Dauereinsatz wirklich zählt
Im RC-Betrieb entscheidet nicht nur die Elektronik, sondern sehr oft die Mechanik über die Lebensdauer. Vibration, Feuchtigkeit, harte Landungen und enge Kabelwege machen aus einer eigentlich richtigen Schaltung schnell ein Problem, wenn die LED nur lose im Gehäuse hängt oder das Kabel direkt an der Lötstelle arbeitet.
- Ich setze auf flexible Litze mit sauberer Zugentlastung statt auf starre Leitungen.
- Ich fixiere die LED im Gehäuse so, dass keine Vibration auf die Beinchen oder Lötstellen wirkt.
- Ich plane bei Akkus immer mit der Vollspannung, nicht mit der Nennspannung.
- Ich halte bei Außenmodellen etwas Helligkeitsreserve zurück, damit das Licht nicht nur auf dem Tisch gut aussieht.
- Ich prüfe Feuchtigkeit, Kontakte und Polarität noch einmal, bevor das Modell dauerhaft geschlossen wird.
Wenn du bei einer roten LED nur eine Sache konsequent machst, dann diese: Strom sauber begrenzen und den Einbau mechanisch entlasten. Genau das trennt eine nette Bastellösung von einer Beleuchtung, die im RC-Alltag wirklich funktioniert. So wird aus einem kleinen Bauteil ein verlässliches Detail, das ein Modell glaubwürdiger, sicherer und technisch sauberer macht.
