Die wichtigsten Punkte zur roten LED im RC-Modellbau
- Rote LEDs eignen sich gut für Positionslichter, Heckleuchten, Warnpunkte und dezente Statusanzeigen.
- Für die meisten Modelle liegt die Vorwärtsspannung einer roten LED bei etwa 1,8 bis 2,2 V.
- Ein Vorwiderstand ist fast immer Pflicht, sonst steigt das Risiko für Ausfälle stark an.
- Im RC-Modellbau ist die maximale Akkuspannung wichtiger als die Nennspannung bei der Berechnung.
- Mechanische Entlastung, saubere Polung und ein passender Abstrahlwinkel sind genauso wichtig wie die Elektrik.
Warum eine rote LED im Modell so oft die beste Wahl ist
Rote LEDs haben im Modellbau einen nüchternen Vorteil: Sie sind bei wenig Strom gut sichtbar, wirken an Fahrzeugen und Schiffen plausibel und lenken nicht so stark vom Gesamtbild ab wie weißes oder blaues Licht. Ich setze sie gern für Heckleuchten, Positionslichter, Warnpunkte oder kleine Statusanzeigen ein, weil sie im Maßstab schnell glaubwürdig aussehen. Für Aufgaben mit maximaler Fernsicht oder starkem Tageslicht greife ich dagegen öfter zu anderen Farben oder zu helleren Leuchtmitteln.
Wichtig ist der Unterschied zwischen Wirkung und Wirkungstrick: Eine einzelne rote LED macht nur dann einen guten Job, wenn Helligkeit, Abstrahlwinkel und Einbauort zusammenpassen. Genau dort scheitern viele Bastellösungen, weil die Diode zwar leuchtet, aber nicht zur Szene passt. Im nächsten Schritt lohnt sich deshalb der Blick auf die elektrischen Eckdaten.
Diese technischen Werte bestimmen die Auswahl
Wenn ich eine rote LED bewerte, schaue ich nicht zuerst auf die Werbung, sondern auf drei harte Fakten: Vorwärtsspannung, Strom und Bauform. Vorwärtsspannung bedeutet die Spannung, ab der die Diode leitfähig wird. Strom ist die Menge, die sie im Betrieb verträgt. Und die Bauform entscheidet, ob das Bauteil in ein Cockpit, in einen Rumpf oder hinter eine Karosserie passt.
| LED-Typ | Typische Vorwärtsspannung | Empfohlener Strom | Praxisnutzen |
|---|---|---|---|
| Standard-LED in 3 mm oder 5 mm | 1,8 bis 2,2 V | 10 bis 20 mA | Gut für Hecklicht, Positionslicht und einfache Anzeigen |
| Low-current-LED | 1,6 bis 2,0 V | 2 bis 5 mA | Sparsam, ideal für Dauerlicht und kleine Akkus |
| Hochhelle LED | 2,0 bis 2,4 V | Bis etwa 20 mA | Sinnvoll, wenn die Beleuchtung auch am Tag sichtbar bleiben soll |
| SMD-LED | 1,8 bis 2,2 V | 5 bis 15 mA | Sehr klein, gut für enge Räume, Lichtleiter und Scale-Details |
Für den optischen Eindruck ist der Abstrahlwinkel oft wichtiger als die rohe Helligkeit. Klare Gehäuse bündeln Licht stärker, diffuse Gehäuse streuen es weicher; im Maßstab sieht das meist ruhiger aus. mcd steht für Millicandela und beschreibt die Lichtstärke, nicht automatisch die Reichweite im Modell. Genau deshalb kann eine scheinbar schwächere LED im Rumpf oft besser wirken als ein zu greller Punkt.
Wenn die technischen Werte klar sind, ist die Widerstandsfrage deutlich einfacher. Und genau dort passieren in der Praxis die meisten vermeidbaren Fehler.
So berechne ich den Vorwiderstand sauber
Der Vorwiderstand ist kein optionales Extra, sondern die eigentliche Lebensversicherung der LED. Die Rechnung ist einfach: R = (U_Quelle - U_LED) / I. Ich rechne dabei immer mit der höchsten zu erwartenden Versorgungsspannung, also bei einem 2S-LiPo mit 8,4 V statt mit 7,4 V und bei einem 3S-Pack mit 12,6 V statt mit 11,1 V.
| Versorgung | Rechenbasis | Sinnvolle Praxiswerte | Kommentar |
|---|---|---|---|
| 5 V BEC | 2,0 V / 10 mA | 220 bis 330 Ohm | 330 Ohm ist meist der sichere Startwert |
| 6 V BEC | 2,0 V / 10 mA | 330 bis 470 Ohm | Gut für etwas mehr Helligkeit ohne unnötiges Risiko |
| 2S LiPo, voll geladen | 2,0 V / 10 mA bei 8,4 V | 560 bis 680 Ohm | Ich plane hier nie mit 7,4 V, sondern mit der Vollspannung |
| 3S LiPo, voll geladen | 2,0 V / 10 mA bei 12,6 V | 820 Ohm bis 1 kOhm | Für einzelne LEDs ist 1 kOhm oft ein sehr vernünftiger Wert |
Ein kurzes Beispiel zeigt die Logik: Bei 5 V Versorgung, 2,0 V LED-Spannung und 10 mA Strom ergibt sich (5 - 2) / 0,01 = 300 Ohm. Der nächste E-Reihenwert ist 330 Ohm, und genau den würde ich in einem Modell meist bevorzugen. Die LED wird dann etwas schonender betrieben, ohne dass das Licht unbrauchbar dunkel wird.
Mehrere rote LEDs in Serie funktionieren erst dann gut, wenn die Versorgung deutlich höher ist als die Summe ihrer Vorwärtsspannungen. An einem 5-V-BEC fehlt dafür oft die Reserve; ich setze dort lieber jede LED mit eigenem Widerstand ein. Das kostet minimal mehr, macht die Schaltung aber sauber und vorhersagbar.
Wenn die Elektrik stimmt, entscheidet der Einbau darüber, ob das Ganze später robust bleibt. Genau das sieht man dem fertigen Modell am Ende an.
So baust du die LED im RC-Modell sauber ein
Im Fahrzeug, Boot oder Flieger entscheidet die mechanische Umsetzung oft mehr als die Schaltung. Eine sauber eingebaute LED hält Vibrationen aus, bleibt servicefreundlich und vermeidet Lichtlecks durch Rumpf oder Karosserie. Ich arbeite deshalb lieber etwas langsamer beim Einbau und spare mir später die Fehlersuche.
| Modelltyp | Worauf ich achte | Bewährte Lösung |
|---|---|---|
| RC Auto | Stöße, kurze Kabelwege, sichtbare Bremslichter | Diffuse 3-mm-LED, Schrumpfschlauch, kleine Steckverbindung |
| Boot | Feuchtigkeit, Korrosion, Wartungszugang | Sauber isolierte Lötstellen, Silikonkabel, wetterfeste Führung |
| Flugmodell | Gewicht, Luftwiderstand, Platz im Rumpf | SMD-LED oder Lichtleiter statt unnötig großer Bauteile |
| Drohne | Gewicht, Balance, Stromverbrauch | Sehr sparsame SMD-LEDs, nur wenn die Beleuchtung wirklich gebraucht wird |
Die Grundregeln bleiben immer gleich: Polung prüfen, Vorwiderstand in Reihe schalten und die Lötstellen mechanisch entlasten. Ich fixiere Kabel gerne mit Schrumpfschlauch oder weicher Zugentlastung statt mit hartem Kleber, weil das im Vibrationsumfeld deutlich langlebiger ist. Bei transparenten Karosserien oder dünnen Rümpfen abdunkle ich die Rückseite zusätzlich, damit kein ungewolltes Streulicht nach außen dringt.
Ein sauberer Aufbau ist am Ende auch eine Frage der Komponentenwahl. Deshalb lohnt sich der Blick darauf, was man in Deutschland tatsächlich kaufen sollte und was nur auf dem Papier gut aussieht.Worauf ich beim Kauf in Deutschland achte

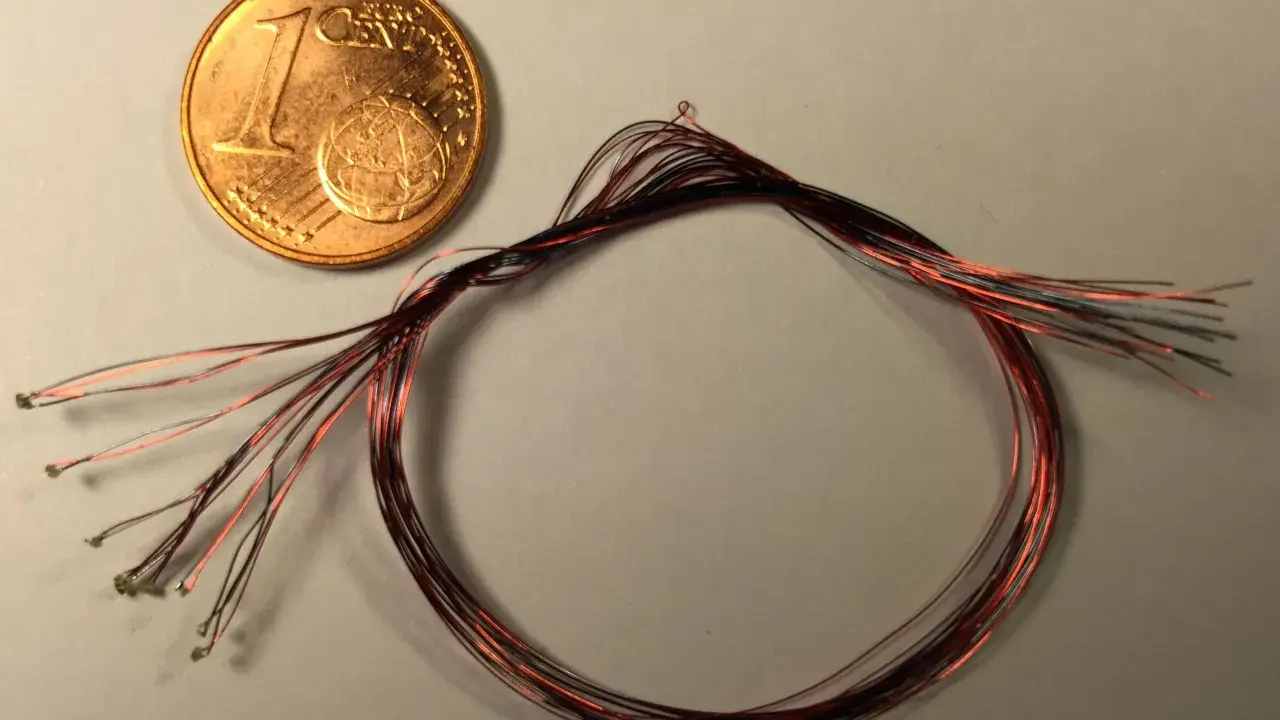

Beim Kauf schaue ich zuerst auf die Bauform, nicht auf Marketingbegriffe wie „super bright“. Für enge Innenräume sind SMD-LEDs oder vorverdrahtete Mini-LEDs oft die sauberste Lösung; für sichtbare Heck- oder Navigationslichter ist eine 3-mm- oder 5-mm-LED meist einfacher zu montieren. Wenn du zwischen losem Bauteil und fertigem Modul wählst, entscheidet am Ende meist die Frage, ob du lieber Zeit oder Geld sparst.
| Lösung | Preisniveau | Vorteil | Nachteil | Geeignet für |
|---|---|---|---|---|
| Einzelne LED | Niedrig | Sehr flexibel, extrem günstig | Lötarbeit und eigene Berechnung nötig | Eigene Projekte und präzise Anpassungen |
| LED mit Kabel und Widerstand | Niedrig bis mittel | Schnell eingebaut, weniger Fehlerquellen | Etwas weniger flexibel im Einbau | Nachrüstungen, Einsteiger, kleine Modelle |
| Blitz- oder Effektmodul | Mittel | Realistische Effekte, sauber reproduzierbar | Mehr Platzbedarf und mehr Planung | Einsatzfahrzeuge, Schiffe, Sonderfunktionen |
| Komplettset mit Steckern | Mitttel | Servicefreundlich, modular | Oft teurer als Einzelteile | Modelle, die später gewartet oder erweitert werden |
Für den Scale-Look bevorzuge ich meist diffuse LEDs, weil sie weniger wie ein harter Punkt wirken. Klare LEDs sind sinnvoll, wenn der Lichtpunkt bewusst sichtbar sein soll, etwa bei einer Statusanzeige oder einem sehr kleinen Positionslicht. Der Aufpreis für ein fertiges Modul lohnt sich aus meiner Sicht immer dann, wenn du dadurch eine Fehlkonstruktion vermeidest oder später leichter an den Innenraum kommst.
Die richtige Komponente zu wählen ist die eine Hälfte. Die andere Hälfte ist, die typischen Fehler konsequent nicht zu machen.
Die häufigsten Fehler und wie ich sie vermeide
Die meisten Ausfälle sind banal, aber genau deshalb ärgerlich. Ich sehe immer wieder die gleichen Fehler: LED direkt an Akku, Vorwiderstand auf Nennspannung statt auf Vollspannung berechnet, mehrere parallel geschaltete LEDs mit einem einzigen Widerstand und fehlende Zugentlastung an den Lötstellen.
- Direkter Anschluss ohne Begrenzung: Die LED lebt oft nur kurz oder fällt schleichend aus.
- Rechnung mit der falschen Spannung: Ein 2S-Pack ist nach dem Laden 8,4 V, nicht 7,4 V.
- Ein Widerstand für mehrere parallele LEDs: Die Helligkeit verteilt sich ungleich, besonders bei unterschiedlichen Fertigungen.
- Keine mechanische Sicherung: Vibrationen lösen zuerst die dünnsten Stellen.
- Zu wenig Lichtkontrolle im Rumpf: Helles Leuchten durch Spalten wirkt schnell unmaßstäblich.
Wenn du unsicher bist, teste die Schaltung vor dem endgültigen Einbau mit dem späteren Akku und nicht nur mit einem Labornetzteil auf irgendeiner Zwischenstufe. Der Unterschied zwischen „funktioniert gerade eben“ und „funktioniert im Modell zuverlässig“ liegt oft in genau diesem einen Test. Ich mache diesen Schritt inzwischen immer, weil er später viel Zeit spart.
Wenn die Basis steht, bleibt nur noch die Frage, was ich für eine schnelle und haltbare Nachrüstung sofort einplane.
Was ich bei einer schnellen Nachrüstung sofort mit einplane
Bei einer neuen Beleuchtung halte ich mir immer einen kleinen Puffer an Widerständen bereit, am besten in 220, 330, 470, 680 und 1.000 Ohm. Dazu kommen Schrumpfschlauch, ein paar saubere Steckverbinder und etwas Material gegen Lichtaustritt. Das klingt unspektakulär, rettet aber viele Abende, wenn das Modell zum ersten Mal geschlossen werden soll.
- Ich messe die reale Versorgungsspannung im eingebauten Zustand.
- Ich wähle den Widerstand nach der höchsten Akkuspannung.
- Ich prüfe die LED außerhalb des Modells auf Polung und Helligkeit.
- Ich sichere jede Lötstelle gegen Zug und Vibration.
- Ich entscheide früh, ob ein einfaches Dauerlicht oder ein Effektmodul besser passt.
Wenn ich heute ein RC-Modell mit roter Beleuchtung nachrüste, plane ich immer drei Dinge ein: eine saubere Strombegrenzung, eine mechanisch stabile Führung und genug Reserve für die echte Akkuspannung. Alles andere ist Feinschliff. Genau deshalb lohnt sich bei einer roten LED nicht nur die Frage nach der Farbe, sondern vor allem die saubere elektrische und mechanische Ausführung.
