Ein Konektor ist im RC-Bereich mehr als nur ein Stecker: Er entscheidet mit darüber, ob Strom sauber ankommt, ob Bauteile unnötig warm werden und ob ein Modell im Alltag zuverlässig bleibt. Gerade bei Flugmodellen, Cars, Schiffen und Drohnen lohnt sich ein genauer Blick auf Stecksysteme, Kabelquerschnitte und Verarbeitung, weil hier kleine Unterschiede spürbare Folgen haben. In diesem Artikel ordne ich die wichtigsten Verbindungen ein und zeige, worauf ich bei Auswahl, Montage und Pflege achte.
Die wichtigsten Punkte auf einen Blick
- Im RC-Modellbau zählt nicht nur die Form des Steckers, sondern vor allem Stromtragfähigkeit, Kontaktqualität und Zugentlastung.
- Für Signal- und Balancerleitungen sind kleine JST-Systeme sinnvoll, für Antriebspower eher XT30, XT60, XT90 oder IC3/IC5.
- Spektrum gibt an, dass IC3 und IC5 rückwärtskompatibel zu EC3 und EC5 sind, was den Umstieg erleichtert.
- JST spezifiziert für XH 3 A und für PH 2 A, deshalb gehören diese Systeme in die Signal- und Balancer-Ecke, nicht an Hauptstromleitungen.
- Adapter sind praktisch, aber als Dauerlösung meist die schlechtere Wahl, weil jeder zusätzliche Übergang Verlust und Wärme erzeugt.
- Eine saubere Löt- oder Crimpverbindung ist oft wichtiger als der Markenname des Stecksystems.
Worauf es bei einem RC-Steckverbinder wirklich ankommt
Wenn ich eine RC-Verbindung bewerte, schaue ich zuerst auf drei Dinge: Strom, Kontaktfläche und mechanische Sicherheit. Ein Stecker, der im Leerlauf ordentlich wirkt, kann unter Last trotzdem schwächeln, weil jeder kleine Übergangswiderstand bei 30, 40 oder 60 A sofort Wärme erzeugt. Genau deshalb reicht es nicht, nur nach dem bekannten Namen zu gehen.
Für mich ist ein guter Steckverbinder dann überzeugend, wenn er vier Bedingungen erfüllt:
- Er passt zum Strombereich, also nicht zu klein für den Antrieb und nicht unnötig groß für eine leichte Drohne oder ein kleines Flugmodell.
- Er ist eindeutig gepolt, damit Plus und Minus nicht versehentlich vertauscht werden können.
- Er sitzt mechanisch sauber, also mit spürbarem Halt statt mit wackligem Spiel.
- Er lässt sich vernünftig verarbeiten, also löten oder crimpen, ohne das Gehäuse zu ruinieren.
Der wichtigste Punkt wird oft unterschätzt: Verlustleistung steigt nicht linear, sondern mit dem Quadrat des Stroms. Mit anderen Worten: Ein kleiner Widerstand ist bei 10 A kaum ein Thema, bei 50 A aber plötzlich sehr real. Deshalb entscheide ich im RC-Bereich lieber etwas konservativer und nehme eine Reserve, statt den Anschluss exakt an die absolute Untergrenze zu bauen. Das macht die Verbindung kühler, ruhiger und auf Dauer deutlich stressfreier. Mit dieser Einordnung fällt die Auswahl der Bauformen deutlich leichter.
Welche Stecksysteme im RC-Alltag wirklich zählen
Im Alltag sehe ich immer wieder dieselben Familien von Steckverbindern. Einige sind für Signalleitungen gemacht, andere für Balanceanschlüsse und wieder andere für den eigentlichen Antriebsstrom. Genau diese Trennung ist sinnvoll, denn ein Akkuanschluss hat andere Anforderungen als ein Empfängerkabel oder ein Balancerstecker.
| System | Typischer Einsatz | Praxisnutzen | Mein Blick darauf |
|---|---|---|---|
| JST-PH / JST-XH | Balancerleitungen, kleine Signalverbindungen | Klein, klar polarisiert, für feine Elektronik gut kontrollierbar | JST gibt für PH 2 A und für XH 3 A an. Das passt zu Balance- und Steuerleitungen, nicht zu Hauptstrom. |
| XT30 | Kleine 2S- bis 3S-Setups, kompakte Drohnen, leichte Modelle | Sehr kompakt, gute Handhabung bei wenig Bauraum | Sinnvoll, wenn das System nicht unnötig schwer werden soll und der Strombereich moderat bleibt. |
| XT60 | Allround-Anschluss für viele Flugmodelle, Cars und Boote | Guter Kompromiss aus Größe, Robustheit und Verfügbarkeit | Für mich oft die Standardwahl, wenn ich nicht bewusst auf etwas Kleineres oder Größeres gehen muss. |
| XT90 | Leistungsstarke Antriebe, große Cars, Boote, kräftige Setups | Robust, thermisch entspannter, gut bei höheren Strömen | Sinnvoll, wenn XT60 spürbar an Grenzen kommt oder wenn ich mehr Reserve will. |
| IC3 / EC3 | Spektrum-Umfeld, mittlere Leistungsbereiche | Sauberer Sitz, moderne Systemlogik | Spektrum gibt an, dass IC3 und IC5 rückwärtskompatibel zu EC3 und EC5 sind. Das erleichtert gemischte Bestände. |
| IC5 / EC5 | Höhere Leistungsbereiche, größere Modelle | Belastbar und im Spektrum-Ökosystem gut eingebunden | Interessant bei kräftigen Setups, wenn eine stabile Hochstromverbindung gefragt ist. |
| T-Plug / Deans | Ältere Modelle, kompakte Installationen | Weit verbreitet, flach gebaut | Funktioniert, aber ich würde heute meist XT60 oder IC3 bevorzugen, wenn ich frei wählen kann. |
Die Tabelle zeigt auch, warum die kleinen JST-Systeme in RC-Akkus zwar wichtig sind, aber an einer ganz anderen Stelle sitzen als XT- oder IC-Stecker. Wer das trennt, plant sauberer und vermeidet Fehlanwendungen. Sobald die Grundtypen klar sind, hängt die richtige Wahl vom Modell ab.
So wähle ich den passenden Anschluss nach Modelltyp
Flugmodelle und Segler
Bei Flugmodellen zählt jedes Gramm, aber auch der Spannungsabfall muss klein bleiben. Für leichtere Setups reicht oft XT30, bei vielen Allround-Modellen ist XT60 die vernünftige Mitte, und bei größeren Antrieben gehe ich eher auf IC5 oder XT90, damit der Anschluss unter Last ruhig bleibt.
RC Cars
Im Auto wirken Vibrationen, harte Lastwechsel und oft auch sehr hohe Spitzenströme. Deshalb bevorzuge ich hier robuste Steckverbindungen mit sicherem Halt und genug Reserve, denn ein Anschluss, der im Stand noch okay wirkt, kann nach mehreren Vollgaspassagen bereits warm werden. Für moderate Fahrzeuge reicht XT60 oft noch gut, bei kräftigen Brushless-Setups nehme ich lieber XT90 oder IC5.
Schiffe
Beim Boot kommt zur elektrischen Belastung die Umgebung dazu: Feuchtigkeit, Spritzwasser und gelegentlich Korrosion. Der Steckertyp allein löst das Problem nicht, aber ein sauberer Anschluss mit guter Zugentlastung und geschützten Kontakten reduziert Ärger deutlich. Ich achte hier besonders darauf, dass Übergänge nicht offen im Rumpf liegen und sich nichts lose scheuern kann.
Lesen Sie auch: Jeti REX 10 Empfänger - Wann er wirklich überzeugt
Drohnen
Bei Coptern sind Gewicht und Baugröße oft wichtiger als bei anderen Modellarten. Deshalb setze ich bei kleinen Builds gern auf XT30, weil unnötig große Stecker hier nur Platz und Masse kosten. Sobald der Antrieb deutlich mehr Strom zieht, wird XT60 zum pragmatischen Standard, weil er kompakt genug bleibt und trotzdem genug Reserve mitbringt.
Die eigentliche Lehre ist simpel: Der beste Steckverbinder ist nicht automatisch der größte, sondern der, der zum Einsatzprofil passt. Ist der Steckertyp gewählt, entscheidet die Montage über die Haltbarkeit.

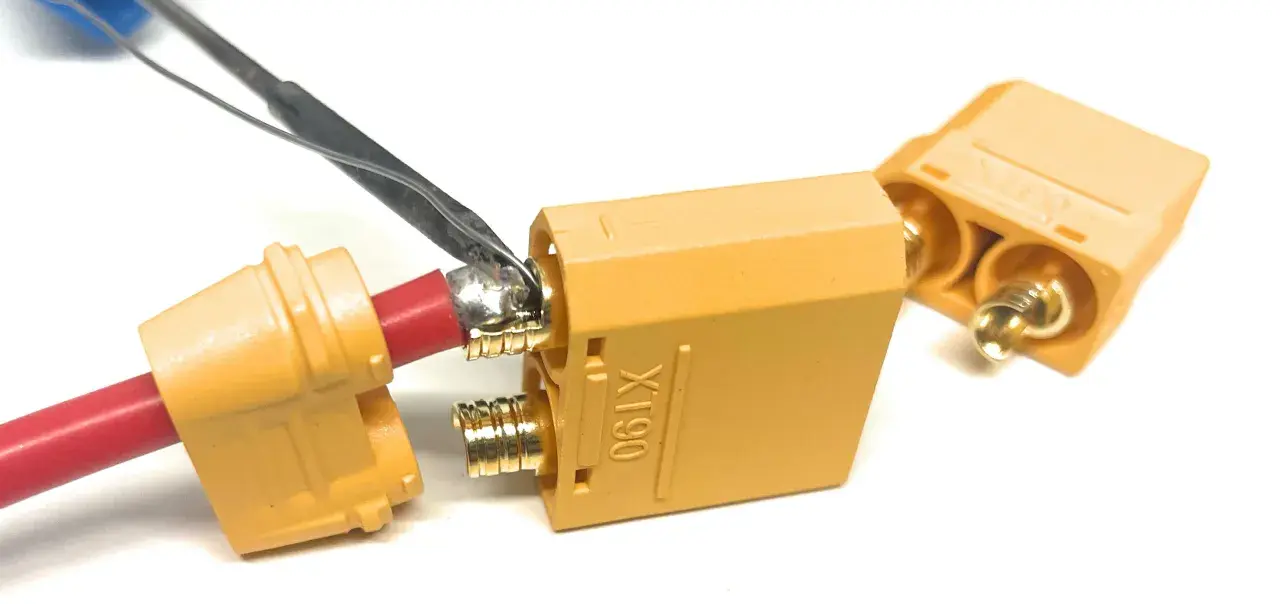

So löte und crimpe ich Verbindungen, die im Betrieb halten
Eine saubere Verbindung entsteht nicht zufällig. Ich arbeite immer nach demselben Ablauf, weil er Fehler reduziert und die Kontaktqualität stabil hält:
- Kabelquerschnitt passend wählen. Für kleine Signal- und Balanceleitungen reichen meist 24- bis 22-AWG-Kabel, im Bereich um 5 bis 15 A nehme ich oft 22 bis 18 AWG, bei 15 bis 40 A eher 18 bis 14 AWG und bei kräftigen Setups 14 bis 10 AWG. Die Länge der Leitung spielt dabei mit hinein.
- Kontakte vorbereiten. Ich verzinne Litzen nur dort, wo gelötet wird, und ich achte darauf, dass kein unnötiger Lotklumpen entsteht. Bei Crimpkontakten gehört dagegen sauberes Verpressen dazu, nicht improvisiertes „Mitlöten“.
- Polung vor dem Verbinden prüfen. Ein kurzer Check mit dem Multimeter spart später viel Ärger. Gerade bei Akkus und Ladeanschlüssen ist das Pflicht.
- Wärme gezielt einsetzen. Nicht das Gehäuse erhitzen, sondern den Kontakt schnell und kontrolliert bearbeiten. Zu langes Heizen verzieht Kunststoffe und schwächt die Passform.
- Mit Schrumpfschlauch und Zugentlastung sichern. Der Stecker darf nicht die gesamte mechanische Last tragen. Kabel müssen so geführt sein, dass beim Ziehen nicht die Lötstelle leidet.
Eine gute Lötstelle ist gleichmäßig, sauber benetzt und mechanisch fest. Wenn sie matt, bröselig oder bewegt wirkt, ist sie verdächtig. Bei Crimpverbindungen gilt dasselbe sinngemäß: Der Kontakt muss fest sitzen und darf sich nicht drehen oder herausziehen lassen. Genau an dieser Stelle entstehen die meisten Ausfälle.
Diese Fehler kosten im RC-Betrieb Leistung und Nerven
Die häufigsten Probleme sind erstaunlich banal, aber sie wiederholen sich ständig. Ich sehe vor allem diese Fehler:
- Adapterketten statt sauberem System. Ein Adapter von Stecker zu Stecker kann kurzfristig helfen, ist als Dauerlösung aber oft ein unnötiger Widerstandspunkt.
- Zu dünne Kabel. Der Stecker mag passend sein, aber das Kabel begrenzt den Strom trotzdem. Dann erwärmt sich nicht nur der Kontakt, sondern die ganze Leitung.
- Verwechslung von Signal und Leistung. Ein JST-Anschluss für den Balancer ist kein Ersatz für einen Hochstromstecker am Akku.
- Billige Nachbauten mit schlechtem Sitz. Wenn die Kontaktfedern schwach sind oder das Gehäuse ausleiert, steigt der Übergangswiderstand oft schneller als erwartet.
- Schlechte Zugentlastung. Selbst ein guter Stecker wird unzuverlässig, wenn das Kabel ständig an der Lötstelle zieht.
- Wärme ignorieren. Wenn ein Stecker nach einem Lauf spürbar heiß ist oder man ihn nicht mehr bequem anfassen kann, ist das kein Schönheitsfehler, sondern ein Warnsignal.
Meine Faustregel ist einfach: Was sich schon am Tisch schwach anfühlt, wird unter Last nicht besser. Deshalb lohnt es sich, lieber einmal sauber zu bauen als später mit geschmolzenen Kontakten, Fehlstarts oder Ladeproblemen zu kämpfen. Wer diese Punkte im Blick behält, spart sich viel Nacharbeit.
Womit ich im Alltag am wenigsten Ärger habe
Wenn ich ein neues RC-Setup standardisieren müsste, würde ich es pragmatisch halten: für kleine Signale und Balancer JST-Systeme, für die meisten Hobbyantriebe XT60 oder IC3 und für stärkere Konfigurationen XT90 oder IC5. So bleibt das Sortiment übersichtlich, Ersatz ist leichter zu bekommen und Adapter sind selten nötig.
Besonders wichtig ist mir, dass Akkuanschluss, Ladegerät und Regler nicht gegeneinander arbeiten. Ein einheitliches Stecksystem spart Zeit bei jeder Sitzung, reduziert Übergangswiderstände und senkt die Wahrscheinlichkeit von Verwechslungen. Der sauber gewählte Anschluss ist im Alltag meist mehr wert als das vermeintlich „stärkere“ Teil, das eigentlich nur mehr Platz frisst.
Wenn ich bei einem Modell zwischen zwei Größen schwanke, nehme ich fast immer die Variante mit etwas mehr Reserve und einer guten mechanischen Führung. Das ist keine Übertreibung, sondern schlicht die robustere Lösung für den echten Betrieb, nicht für die Skizze auf dem Tisch.
