Eine saubere Antennenmontage entscheidet im RC-Modell oft stärker über die Zuverlässigkeit als ein teurer Regler oder ein schneller Servo. Wer die Antenne richtig führt, schützt nicht nur die Elektronik vor Vibrationen und mechanischen Schäden, sondern hält auch den aktiven Bereich frei von Carbon, Metall und störenden Stromleitungen. Genau darum geht es hier: welche Halterung im jeweiligen Modell sinnvoll ist, wie ich sie montiere und welche Fehler Reichweite kosten.
Die wichtigsten Punkte zur Antennenmontage im RC-Modell
- Bei vielen 2,4-GHz-Systemen sind nur die letzten rund 30 bis 31 mm der Antennenspitze aktiv.
- Der Koaxialteil darf nicht geknickt, gequetscht oder gekürzt werden.
- Die Antenne gehört möglichst hoch und weg von Motor, Regler, Akku, Carbon und Metall.
- Ein Antennenröhrchen schützt die Leitung, ersetzt aber keine gute Positionierung.
- Bei Carbon-Rümpfen oder engen Chassis braucht es oft eine externe oder erhöhte Führung.
- Nach dem Einbau prüfe ich immer Reichweite, Failsafe und die Stromversorgung des Empfängers.

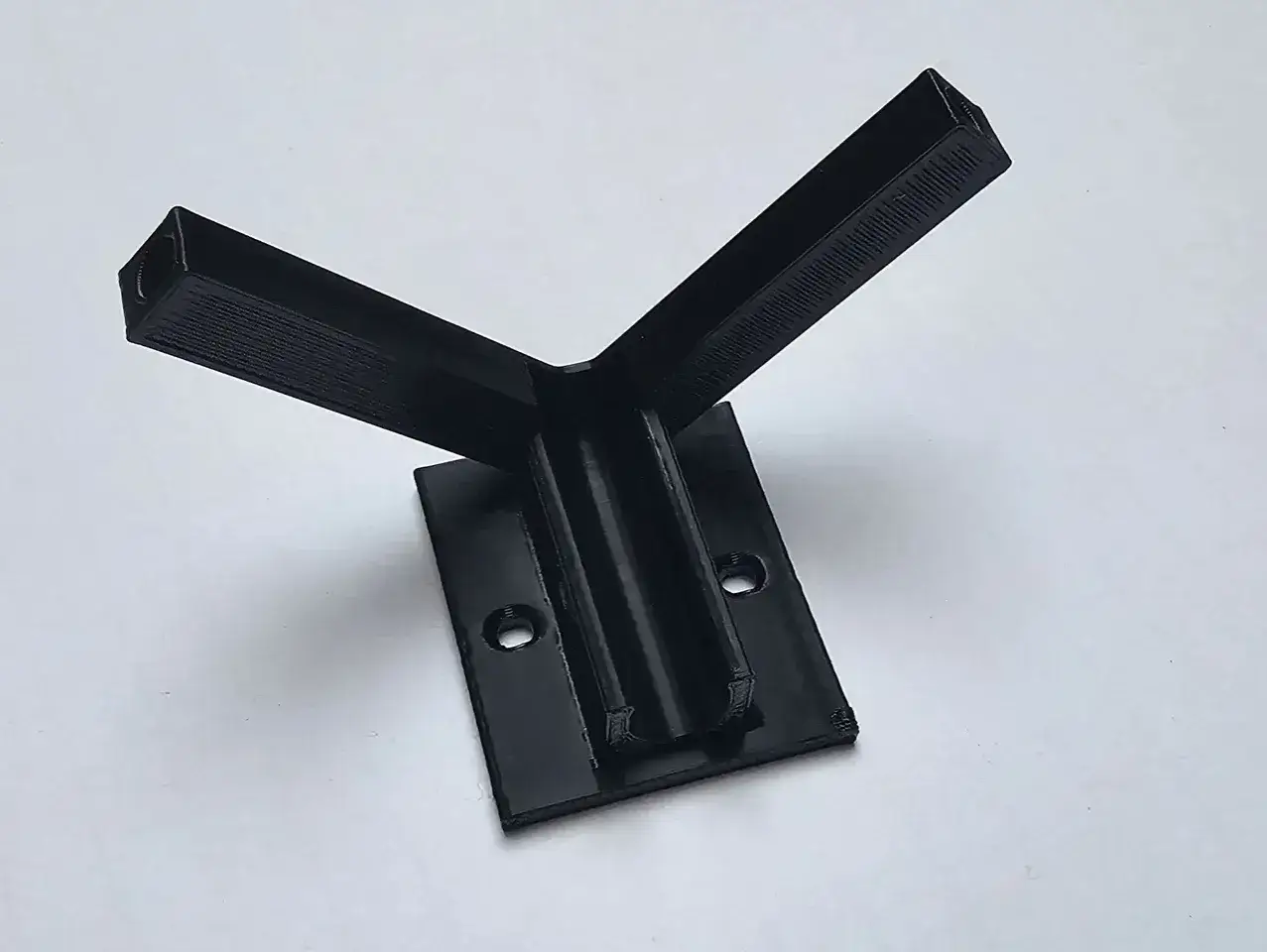

Was eine gute Halterung im RC-Modell leisten muss
Ich sehe eine Antennenhalterung nie nur als „Befestigungsteil“. Sie muss drei Aufgaben gleichzeitig erfüllen: Sie soll die Antenne mechanisch sichern, den aktiven Teil an einen günstigen Ort bringen und die Leitung so führen, dass sie im Betrieb nicht leidet. Genau an dieser Stelle trennt sich eine saubere Lösung von einem reinen Notbehelf.
Wichtig ist vor allem die Trennung zwischen aktiver Antennenspitze und Koaxialleitung. Die Spitze ist der Teil, der das Signal wirklich empfängt; der Rest dient im Wesentlichen als Zuleitung. Deshalb bringt es wenig, das Röhrchen elegant im Chassis zu verstecken, wenn die Spitze am Ende doch unter Carbon oder neben dem Motor sitzt.
Für mich gehört außerdem eine gewisse Entkopplung dazu. Vibrationen, harte Landungen oder Wasserschläge sind im RC-Alltag normal. Eine gute Halterung nimmt der Antenne Stress aus dem System, ohne sie so fest einzuklemmen, dass sie beschädigt wird. Von hier aus ist der nächste Schritt die Frage, welche Bauform für welches Modell wirklich passt.
Welche Bauform zu welchem Modell passt
Im RC-Bereich gibt es nicht die eine perfekte Lösung. Ein Antennenrohr am Tourenwagen, eine hohe Durchführung im Flugrumpf und ein leichter Clip am Multicopter lösen ähnliche Probleme auf unterschiedliche Weise. Ich würde deshalb immer zuerst das Modell, dann die Einbausituation und erst danach das Zubehör wählen.
| Einsatz | Sinnvolle Lösung | Warum sie funktioniert | Worauf ich achte |
|---|---|---|---|
| RC-Auto | Antennenrohr oder hoher Halter am Chassis | Robust, gut sichtbar, leicht zu warten | Möglichst weit weg von Motor, Regler und Akkukabeln |
| RC-Boot | Hohe Führung mit geschützter Durchführung | Die Antenne bleibt über Spritzwasser und Deckskante | Zusätzlicher Feuchteschutz für Empfänger und Steckverbindungen |
| Flugmodell mit Kunststoffrumpf | Durchführungs- oder Exit-Guide mit Röhrchen | Der aktive Teil lässt sich an eine günstige Position bringen | Saubere Führung durch den Rumpf, keine Spannung auf dem Kabel |
| Carbon-Rumpf | Externe Austrittsposition mit freier Antennenspitze | Carbon schirmt Funk deutlich ab | Die aktive Spitze muss wirklich außerhalb der Abschirmung sitzen |
| Multicopter | Leichter Clip oder entkoppelte Führung | Wenig Gewicht, klare Trennung von Kabeln und Propellern | Keine starre Führung, die bei Vibrationen bricht oder wandert |
Für Flugmodelle mit Carbon ist die Sache besonders empfindlich. Die Herstelleranleitungen sind sich hier erstaunlich einig: Die Antenne soll nicht „im Schatten“ von Carbon oder Metall liegen. Aus dieser Regel folgt ganz praktisch, dass ein hübsch versteckter Einbau oft schlechter ist als eine sichtbare, aber freie Position. Genau dort liegt in der Praxis der Unterschied zwischen „funktioniert irgendwie“ und „läuft sauber“.
So montiere ich die Halterung sauber
Bei der Montage gehe ich immer in derselben Reihenfolge vor: erst Empfänger positionieren, dann die Antennenführung planen, erst danach fixieren. Wenn man alles gleichzeitig festklebt oder verschraubt, korrigiert man später meistens an der falschen Stelle. Ein sauberer Einbau ist am Anfang etwas langsamer, spart aber genau die Probleme, die man später nur schwer diagnostizieren kann.
- Ich suche zuerst einen Platz für den Empfänger, der vor Vibration geschützt ist und an den ich im Zweifel noch herankomme.
- Dann prüfe ich, wo die Antennenspitze am höchsten und freiesten sitzen kann.
- Den Koaxialteil führe ich ohne enge Bögen, ohne Zug und ohne Kabelbinder, die die Isolation quetschen.
- Das Antennenröhrchen oder den Halter setze ich so, dass die aktive Spitze vollständig frei bleibt.
- Bei Durchführungen im Rumpf arbeite ich mit einer passenden Öffnung von etwa 3,2 mm und entgrate die Kante sauber.
- Am Ende teste ich Reichweite und Failsafe, bevor das Modell wieder ernsthaft belastet wird.
Ein Detail, das gern unterschätzt wird: Der aktive Bereich muss wirklich frei bleiben. Bei vielen 2,4-GHz-Systemen sind das etwa die letzten 30 bis 31 mm an der Spitze. Wenn dieser Teil im Röhrchen steckt oder von Carbon überdeckt wird, verliert die Montage ihren Sinn. Ich achte außerdem darauf, den Abstand zu Störquellen nicht knapp zu kalkulieren. Rund 5 cm Abstand zu Carbonstruktur oder Akku sind in vielen Flugmodellen ein vernünftiger Ausgangspunkt, nicht die Untergrenze, an der ich mich ausruhe.
Bei einem RC-Auto oder Boot wirkt die Lösung oft einfacher als sie ist. Das Röhrchen sitzt schnell montiert, aber erst die Höhe und die freie Lage machen es brauchbar. Deshalb teste ich nach dem Einbau immer noch einmal, ob die Antenne beim Einschlagen, bei Federweg oder beim Anheben des Modells nirgends anstößt. Was im Stand sauber aussieht, kann unter Bewegung plötzlich doch an einem Kabelbaum scheuern.
Die häufigsten Montagefehler, die Reichweite kosten
Die meisten Reichweitenprobleme entstehen nicht durch die Antenne selbst, sondern durch schlechte Führung, ungünstige Umgebung oder eine zu optimistische Montage. Ich habe mir dafür eine einfache Regel gemacht: Wenn ein Aufbau im Modell „ordentlich versteckt“ wirkt, prüfe ich ihn besonders kritisch. Oft ist genau dann der Empfang am schlechtesten.
| Fehler | Typische Folge | Bessere Lösung |
|---|---|---|
| Aktive Antennenspitze im Carbon oder unter Metall | Spürbarer Reichweitenverlust | Spitze frei und möglichst hoch platzieren |
| Koaxialkabel geknickt oder zu stark gebogen | Beschädigung, Aussetzer oder Totalausfall | Große Biegeradien und stressfreie Führung |
| Antenne neben Motor, Regler oder dicken Stromleitungen | Mehr Störungen und unruhiger Empfang | Mehr Abstand und getrennte Kabelführung |
| Antennenspitze zu tief im Fahrzeug | Abschattung durch Chassis, Akku oder Karosserie | Höher aus dem Modell herausführen |
| Keine Reichweiten- oder Failsafe-Prüfung nach dem Umbau | Fehler bleibt unentdeckt | Vor dem ersten Einsatz immer testen |
| Lockere Steckverbindungen oder schwache Stromversorgung | Brownout, kurze Aussetzer, unerklärliche Reaktionen | Stecker prüfen, Akku und BEC unter Last kontrollieren |
Der Begriff Brownout ist hier wichtig: Damit ist ein kurzer Spannungseinbruch gemeint, bei dem der Empfänger aussteigt oder neu startet. Das sieht oft wie ein Antennenproblem aus, ist in Wahrheit aber ein Versorgungsproblem. Deshalb suche ich bei Störungen nie nur an der Antenne, sondern immer auch an Stecker, Akku, Schalterkabel und Regler.
Wann ich das Problem woanders suche
Wenn die Halterung sauber sitzt und die Antenne korrekt geführt ist, aber das Modell trotzdem unzuverlässig reagiert, schaue ich als Nächstes auf die Stromversorgung. Eine unterdimensionierte oder verschlissene Versorgung ist in der Praxis oft die eigentliche Schwachstelle. Das gilt besonders dann, wenn mehrere Servos gleichzeitig arbeiten, ein kräftiger Regler Lastspitzen erzeugt oder das Modell im Rennen, beim Schleppflug oder auf dem Wasser unter Dauerbelastung läuft.
Ebenso wichtig ist der Blick auf den Empfänger selbst. Ist die Antenne beschädigt, geknickt oder am aktiven Ende gekürzt worden, hilft die beste Halterung nicht mehr viel. In solchen Fällen ist oft nicht die Montage das Problem, sondern das Bauteil. Auch ein falsch gebundener Empfänger, ein vergessenes Failsafe oder eine verrutschte Empfängerposition kann sich wie Funkärger anfühlen, obwohl die Ursache ganz woanders liegt.
Ich halte deshalb immer eine kleine Diagnose-Reihenfolge ein: erst Sichtprüfung, dann Stromversorgung, dann Antennenführung, dann Bindung und Failsafe. Wer in genau dieser Reihenfolge arbeitet, spart sich viel Rätselraten und kommt schneller zur echten Ursache.
Der letzte Check, bevor das Modell wieder auf die Strecke geht
Vor dem ersten Einsatz prüfe ich am Ende nur vier Dinge, aber die konsequent: Die Antennenspitze ist frei, der Koaxialteil ist unbelastet, der Empfänger sitzt vibrationsarm und die Stromversorgung bleibt unter Last stabil. Wenn diese vier Punkte stimmen, ist die Chance groß, dass der Einbau im Alltag genauso unauffällig bleibt wie geplant.
Für mich ist genau das der Sinn einer guten Antennenlösung im RC-Modell: Sie fällt nicht auf, sie schützt, und sie arbeitet einfach im Hintergrund. Wer bei der Montage sauber bleibt, muss später deutlich seltener nach Störungen suchen. Und genau das ist im RC-Betrieb meist mehr wert als jede optisch noch so schicke Halterung.
