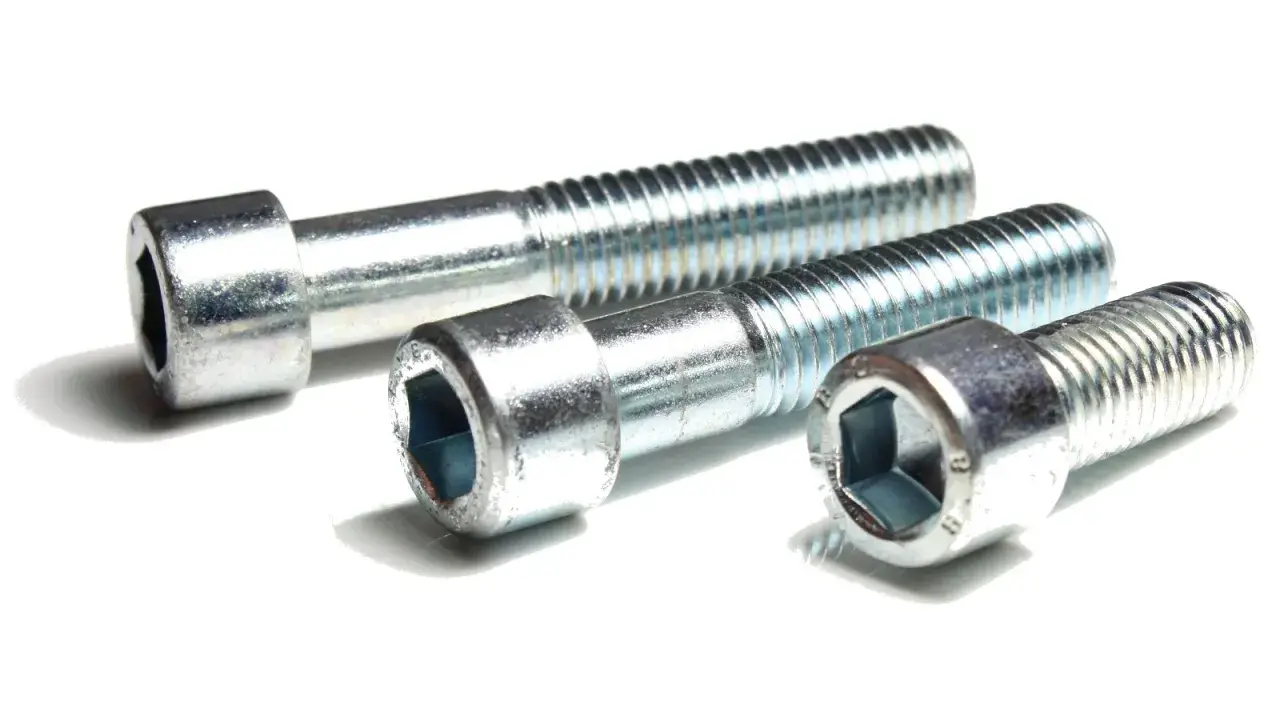

Die Inbusschraube M4 ist im Modellbau oft genau die Verbindung, die über Ruhe oder Nacharbeit entscheidet. Entscheidend sind dabei nicht nur die 4 mm Gewindedurchmesser, sondern auch Kopfmaß, Material, Festigkeit und die Frage, ob die Schraube später im engen Bauraum noch sauber zu lösen ist. Ich ordne die wichtigsten Varianten ein und zeige, worauf ich in Werkstatt, Materialwahl und RC-Praxis wirklich achte.
Die passende M4-Verbindung hängt von Kopf, Material und Bauraum ab
- Bei der klassischen M4-Zylinderschraube mit Innensechskant sind 0,7 mm Gewindesteigung und 3 mm Schlüsselweite der Praxisstandard.
- Die Schraubenlänge wird unter dem Kopf gemessen, also nicht inklusive Zylinderkopf.
- Für hohe mechanische Lasten sind Stahlvarianten mit 8.8, 10.9 oder 12.9 meist robuster als Edelstahl.
- Für Feuchtigkeit, Spritzwasser und Bootsbau sind A2 oder A4 sinnvoller als blanker Stahl.
- Im RC-Bereich entscheiden oft Vibration, Bauraum und Servicefreundlichkeit mehr als der reine Preis.
- Ein sauber passender 3-mm-Inbus und gute Gewindepflege verhindern die meisten Ausfälle.
Die wichtigsten Maße auf einen Blick
Bei einer M4-Innensechskantschraube geht es technisch um eine metrische Schraube mit 4 mm Nenndurchmesser. In der klassischen Ausführung nach DIN 912 beziehungsweise ISO 4762 hat sie meist eine Gewindesteigung von 0,7 mm, wird mit einem 3-mm-Inbusschlüssel angezogen und hat je nach Ausführung einen Kopf mit etwa 4 mm Höhe und rund 7 mm Durchmesser. Die Länge wird dabei immer unter dem Kopf gemessen, also etwa bei einer M4x16 als 16 mm ab der Auflagefläche des Kopfes.
Für die Werkstatt ist noch ein Punkt wichtig: M4 ist nicht automatisch gleich M4. Es gibt Vollgewinde, Teilgewinde und Sonderformen, und gerade bei längeren Schrauben macht das einen großen Unterschied für Klemmung, Lastverteilung und Montagehöhe. Wenn ich eine Verbindung sauber planen will, beginne ich deshalb immer mit den drei Fragen: Wie viel Platz habe ich? Welche Last wirkt? Wie oft muss ich die Stelle später wieder öffnen? Damit ist die Geometrie schnell eingegrenzt, und im nächsten Schritt geht es darum, welche Bauform überhaupt passt.
| Merkmal | Typischer Wert bei der Standardausführung | Warum es zählt |
|---|---|---|
| Nenndurchmesser | 4 mm | Passt in ein M4-Gewinde oder eine M4-Mutter |
| Gewindesteigung | 0,7 mm | Das übliche metrische Regelgewinde, leicht zu beschaffen |
| Innensechskant | 3 mm | Der passende Inbus oder Bit entscheidet über sauberes Anziehen |
| Kopfhöhe | etwa 4 mm | Wichtig für flache Bauraume und enge Einbausituationen |
| Kopfdurchmesser | etwa 7 mm | Beeinflusst die Auflagefläche und den Platzbedarf |
| Längenmessung | unter dem Kopf | Verhindert Fehlbestellungen und falsche Einbautiefen |
Genau diese Grundmaße entscheiden später, ob die Schraube im Modellbau angenehm arbeitet oder nur auf dem Papier passt. Sobald sie klar sind, wird die Bauform selbst zum eigentlichen Auswahlkriterium.
Welche Bauform in welcher Situation besser passt
Nicht jede M4-Schraube mit Innensechskant ist für denselben Zweck gedacht. In der Werkstatt und im RC-Modellbau zählt manchmal jeder Millimeter Bauhöhe, an anderer Stelle brauche ich vor allem eine große Auflagefläche oder eine bündige Oberfläche. Ich denke deshalb zuerst in Einsatzszenarien und erst danach in Katalogbezeichnungen.
| Bauform | Wofür sie sich eignet | Wo ich vorsichtig wäre |
|---|---|---|
| Standard-Zylinderkopf | Robuste Allround-Lösung, gut zu greifen, leicht zu warten | Wenn der Platz nach oben sehr knapp ist |
| Niedrigkopf | Wenn die Höhe begrenzt ist und trotzdem ein Innensechskant gewünscht wird | Weniger Reserve beim Werkzeuggriff, schneller ausgenudelt |
| Senkkopf | Wenn die Oberfläche bündig sein soll | Nur sinnvoll, wenn das Bauteil wirklich dafür ausgelegt ist |
| Mit Bund oder großer Auflage | Für weichere Materialien und bessere Lastverteilung | Mehr Außendurchmesser, also nicht überall einbaubar |
Im Modellbau nehme ich den Standard-Zylinderkopf meistens dann, wenn Servicefreundlichkeit zählt. Ein niedriger Kopf lohnt sich eher an Stellen mit wenig Freigang, während der Senkkopf vor allem dann Sinn hat, wenn nichts überstehen darf. Sobald die Bauform passt, wird die Frage nach dem Material deutlich wichtiger, weil sie die Haltbarkeit der Verbindung direkt beeinflusst.
Material und Festigkeit richtig einordnen
Hier trennen sich in der Praxis viele gute von vielen teuren, aber unpassenden Entscheidungen. Ich schaue bei einer M4-Schraube nicht zuerst auf die Optik, sondern auf Last, Korrosion und darauf, ob das Gegenmaterial eher hart oder weich ist. Eine sehr harte Schraube ist nicht automatisch die bessere Schraube, wenn das Bauteil selbst nur aus dünnem Aluminium, Kunststoff oder 3D-Druck besteht.
| Material oder Güte | Stärken | Wann ich sie nehme | Grenzen |
|---|---|---|---|
| Stahl 8.8 | Solide Allround-Lösung, gute Verfügbarkeit | Für viele mechanische Verbindungen im Chassis- und Halterbereich | Korrosionsschutz nötig, wenn Feuchtigkeit dazukommt |
| Stahl 10.9 | Höhere Festigkeit, belastbar bei Vibration und Zug | Für stärker belastete Verbindungen an Auto, Motorträger oder Halter | Verzeiht schlechte Gewinde und falsche Montage weniger |
| Stahl 12.9 | Sehr hohe Festigkeit, wenig Spiel für kompakte Konstruktionen | Wenn Bauraum knapp ist und die Verbindung wirklich halten muss | In weichen Materialien oft zu hart, dort lieber zurückhaltend einsetzen |
| Edelstahl A2 | Guter Korrosionsschutz, angenehm für Außenbereich | Für normale Feuchtigkeit, Modellboote und generell nasse Umgebungen | Nicht meine erste Wahl, wenn maximale Klemmkraft zählt |
| Edelstahl A4 | Noch besser gegen Salz- und Spritzwasser | Für Bootsbau und aggressive Außenbedingungen | Teurer und im klassischen Kraftschluss nicht so stark wie hochfester Stahl |
Bei sehr gewichtsgetriebenen Anwendungen kommen auch Titan oder Aluminium vor, aber das sind für mich Sonderfälle und keine Standardempfehlung. Titan ist leicht und korrosionsfest, kann aber in Gewinden eher zum Fressen neigen, wenn Werkzeug und Schmierung nicht sauber passen. Für den Modellbauer heißt das: Nicht die härteste Schraube ist automatisch die beste, sondern die, die zum Bauteil, zur Umgebung und zur Wartungslogik passt. Genau deshalb lohnt sich der Blick auf den konkreten RC-Einsatz als Nächstes.
Wo M4 im RC-Modellbau wirklich Sinn ergibt
Im RC-Modellbau taucht die M4-Verbindung vor allem dort auf, wo Bauteile tragend, vibrationsbelastet oder regelmäßig zu warten sind. Ich denke in diesem Umfeld nicht in abstrakten Normen, sondern in Motorlast, Schlagbelastung, Feuchtigkeit und dem Aufwand, den ich später beim Zerlegen habe. Genau dort macht M4 im Vergleich zu kleineren Schrauben oft den ruhigeren Eindruck.
Im Flugmodell
Bei größeren Flugmodellen sehe ich M4 vor allem an hoch belasteten Punkten wie Motorträgern, Fahrwerksaufnahmen oder Verstärkungen. Hier zählt eine saubere Klemmung mehr als ein besonders schicker Kopf. Wenn die Stelle öfter geöffnet werden muss, bevorzuge ich eine Schraube, die sich mit einem guten 3-mm-Bit noch nach mehreren Wartungszyklen präzise greifen lässt.
Im RC-Auto
Im Auto wirken Vibrationen, Schläge und Schmutz deutlich härter auf das Gewinde. Deshalb greife ich dort eher zu hochfestem Stahl und ergänze bei Metall-auf-Metall-Verbindungen häufig eine mittelfeste Schraubensicherung. Eine vermeintlich edle Edelstahlschraube ist hier nicht automatisch besser, wenn sie unter Dauerlast leichter arbeitet oder sich der Kopf zu schnell abnutzt.
Im Boot
Im Bootsbau verschiebt sich die Priorität klar Richtung Korrosionsschutz. A2 ist für viele Fälle ausreichend, A4 wird interessant, wenn Salz oder Spritzwasser dauerhaft im Spiel sind. Ich achte dort zusätzlich darauf, dass Schraubenköpfe nicht unnötig Wasser sammeln und dass nach Wartungsarbeiten wieder sauber abgedichtet oder nachgezogen wird.
An der Drohne
Bei größeren Multicoptern oder Motoradaptern zählt Gewicht stärker als an vielen anderen Stellen. M4 ist hier nur dann sinnvoll, wenn die Verbindung tatsächlich die Last trägt oder ein Adapter mehrere Kräfte bündelt. In kleineren Drohnen ist das oft schlicht zu viel Schraube, in größeren Setups aber eine vernünftige, servicefreundliche Wahl.
Weil die Umgebung den Unterschied macht, entscheidet die Montage am Ende darüber, ob die Verbindung stabil bleibt oder ständig nacharbeitet. Genau dort passieren in der Praxis die meisten vermeidbaren Fehler.
So montiere ich Verbindungen sauber und ohne Schaden
Die meisten Probleme mit M4-Schrauben entstehen nicht durch die Schraube selbst, sondern durch Werkzeug, Gewindeführung und falsche Erwartung an die Belastbarkeit. Ich arbeite deshalb immer nach demselben Prinzip: erst sauber ansetzen, dann kontrolliert anziehen, dann die Verbindung gegen Vibration absichern, falls das Material es verlangt. Das ist unspektakulär, spart aber sehr viel Ärger.
Das passende Werkzeug
Ein sauber passender 3-mm-Inbusschlüssel oder Bit ist Pflicht. Wenn das Werkzeug Spiel hat, rundet der Innensechskant schneller aus, als viele erwarten. Für tiefer liegende Schrauben nehme ich lieber einen hochwertigen langen Bit als irgendetwas, das nur „ungefähr passt“. Ein Kugelkopfbit ist praktisch, wenn ich schlecht hinkomme, aber zum finalen Festziehen setze ich ihn nur ungern ein.
Gewinde und Bauteile vorbereiten
Ich schraube M4 grundsätzlich zuerst von Hand an, bevor ich Werkzeug ansetze. So merke ich sofort, ob das Gewinde sauber greift oder ob ich schief ansetze. In Metall orientiere ich mich grob daran, dass die Einschraubtiefe mindestens etwa dem Nenndurchmesser entsprechen sollte; bei weicheren Materialien wie Kunststoff oder 3D-Druck nehme ich eher mehr oder arbeite mit Einsatzmuttern. Unterlegscheiben sind keine Pflicht für jede Stelle, aber in weichen Materialien oft die bessere Lösung, weil sie die Fläche entlasten.
Lesen Sie auch: UHU Sekundenkleber - Wann er wirklich hält & Alternativen
Schraubensicherung richtig dosieren
Bei Metall-auf-Metall und viel Vibration nutze ich meist eine mittelfeste Schraubensicherung, aber nur sparsam. Zu viel davon macht die Verbindung unnötig klebrig und kann spätere Demontagen erschweren. Bei Kunststoff bin ich vorsichtiger, weil nicht jede Schraubensicherung mit jedem Material verträglich ist. In solchen Fällen ist eine mechanische Sicherung, etwa über Mutter, Kontermutter oder Einsatzgewinde, oft die sauberere Wahl.- Ich setze den Bit immer vollständig in den Kopf, bevor ich Druck aufbaue.
- Ich ziehe nicht über das Ziel hinaus, nur weil die Schraube noch weiter geht.
- Ich prüfe, ob die Schraube wirklich lang genug greift und nicht nur oberflächlich packt.
- Ich nutze Ball-End-Bits nur dann, wenn der Platz es verlangt.
- Ich verwende bei weichen Materialien eher eine größere Auflage als mehr Kraft.
Wenn diese Punkte sitzen, lässt sich die Verbindung sauber warten und wiederverwenden. Der nächste Schritt ist dann nicht mehr die Montage, sondern der Einkauf mit einem klaren Blick für die richtigen Ersatzteile.
Worauf ich beim Kauf und bei Ersatzteilen achte
Beim Kauf wird aus einer einzelnen Schraube schnell ein Systemthema. Ich kaufe deshalb nicht nur Länge und Menge, sondern denke gleich an Materialtrennung, Bitgröße, Lagerung und die typischen Umbauten, die im Modellbau später noch folgen. Ein sauber sortierter Vorrat spart mehr Zeit als jedes spontane Suchen im Bastelkarton.
Für die Werkstatt halte ich mir meist ein kleines Sortiment mit 6, 8, 10, 12, 16, 20, 25 und 30 mm bereit. Damit decke ich viele Reparaturen und Umbauten ab, ohne einen ganzen Schraubenpark zu lagern. Wer größere Chassis, Distanzstücke oder Motorhalter baut, ergänzt später nach Bedarf längere Varianten.
- Schlüsselweite prüfen: Bei der Standard-Zylinderschraube ist SW 3 üblich, bei anderen Kopfarten kann das abweichen.
- Gewindeart prüfen: Vollgewinde und Teilgewinde sind nicht austauschbar, wenn es um Klemmung geht.
- Material trennen: Stahl, Edelstahl A2 und A4 nicht wahllos mischen, sondern nach Einsatz sortieren.
- Verpackung lesen: Länge wird unter dem Kopf angegeben, nicht als Gesamtlänge mit Kopf.
- Ersatz gleich mitdenken: Passende Muttern, Unterlegscheiben und ein guter 3-mm-Bit gehören dazu.
Wenn ich nur einen Grundsatz für M4 mitgeben würde, dann diesen: erst Bauraum, dann Material, dann Werkzeug. Wer die Verbindung so aufbaut, bestellt seltener falsch, rundet weniger Köpfe ab und hat im RC-Alltag schlicht mehr Ruhe. Genau deshalb lohnt es sich, bei jeder M4-Schraube nicht nur auf die Größe, sondern auf das gesamte System aus Last, Umgebung und Montage zu schauen.
Die kleinen Details, die eine Verbindung dauerhaft ruhig halten
Die M4-Schraube wirkt unscheinbar, aber in der Werkstatt zeigt sich schnell, ob eine Verbindung nur irgendwie hält oder langfristig sauber funktioniert. Für mich sind drei Punkte entscheidend: passt der Kopf in den Bauraum, passt das Material zur Belastung und passt das Werkzeug zum Antrieb. Wenn diese drei Dinge stimmen, ist die Verbindung im Modellbau nicht nur stabiler, sondern auch deutlich angenehmer zu warten.
Wer zusätzlich auf Gewindetiefe, saubere Auflage und die richtige Sicherung achtet, spart sich viele typische Fehler schon beim ersten Aufbau. Genau das macht aus einer einfachen M4-Verbindung ein belastbares Detail, das im RC-Modell nicht zur Schwachstelle wird.
