Das Leitwerk entscheidet darüber, ob ein Flugzeug sauber geradeaus läuft, sich präzise trimmen lässt und nach einer Störung wieder ruhig wird. Gerade im Modellbau merkt man schnell, dass nicht nur die Tragfläche, sondern vor allem das Heck den Charakter des Fluges prägt. In diesem Artikel ordne ich die wichtigsten Leitwerksformen ein, zeige den Zusammenhang mit Schwerpunkt und Trimmung und nenne die Fehler, die ich in der Praxis am häufigsten sehe.
Die wichtigsten Punkte auf einen Blick
- Das Leitwerk stabilisiert vor allem Nick- und Gierbewegungen und macht ein Flugzeug erst sauber trimmbar.
- Ein langer Hebelarm am Heck kann oft mehr bewirken als einfach nur mehr Fläche.
- Für eine erste Auslegung hilft der Leitwerksvolumenbeiwert als grober Orientierungsrahmen.
- Normal-, T-, V- und Doppel-Leitwerk lösen ähnliche Aufgaben, aber mit unterschiedlichen Kompromissen.
- Im RC-Modellbau sind Steifigkeit, Schwerpunkt und saubere Anlenkung meist wichtiger als eine besonders exotische Form.
Was das Leitwerk am Flugzeug tatsächlich leistet
Das Leitwerk hält ein Flugzeug nicht einfach nur „gerade“. Es erzeugt Momente um die Quer- und Hochachse, stabilisiert die Fluglage und ermöglicht die Trimmung zwischen Tragfläche, Schwerpunkt und Geschwindigkeit. Das Höhenleitwerk sorgt für die Nickstabilität, das Seitenleitwerk für die Richtungsstabilität; die Ruderflächen liefern dann die aktive Steuerung. Ich sehe in der Praxis oft, dass genau dieser Unterschied unterschätzt wird: Das Leitwerk ist kein Anbau, sondern ein zentrales Ausgleichssystem.
Besonders wichtig ist der Hebelarm am Heck. Je weiter eine Fläche vom Schwerpunkt entfernt ist, desto wirksamer kann sie mit kleinerer Fläche arbeiten. Deshalb ist das Leitwerk nicht bloß zusätzliche Oberfläche, sondern ein Werkzeug für Momentenbalance. Genau an diesem Punkt entscheidet sich, ob ein Flugzeug nach einer Störung ruhig zurückkehrt oder ob der Pilot ständig nachkorrigieren muss. Welche Form das Heck hat, zeigt dann nur noch, wie diese Aufgabe technisch umgesetzt wird.

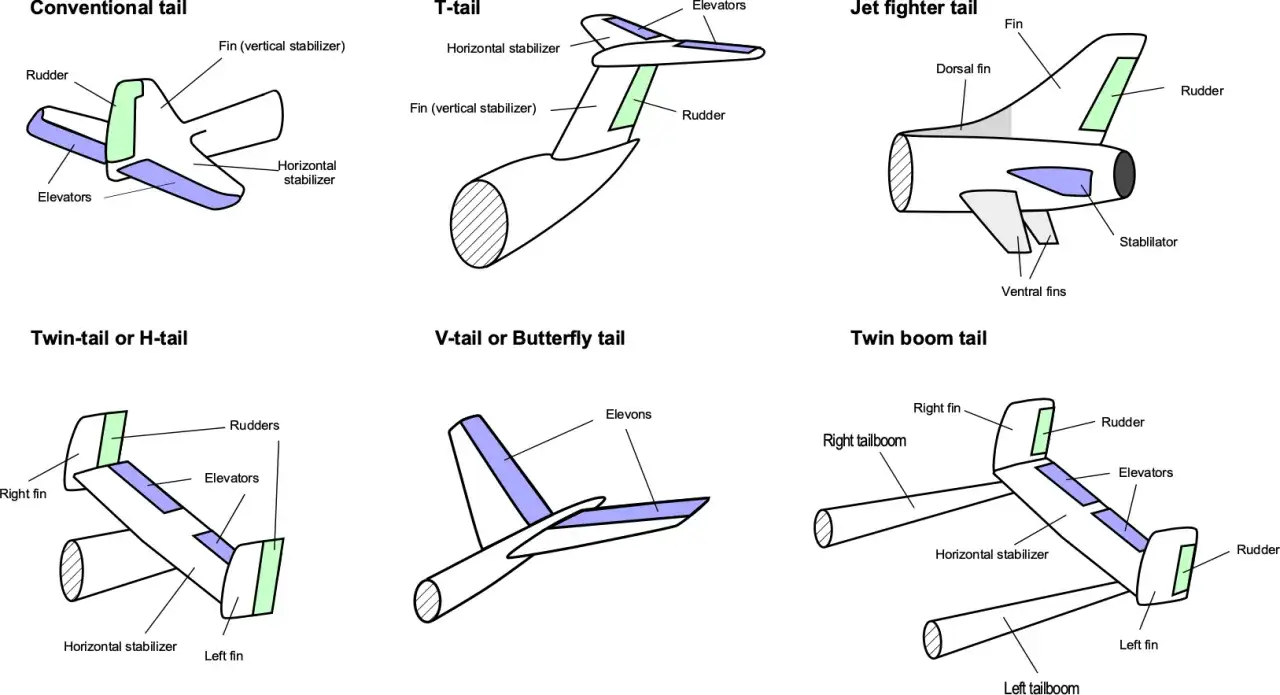

Welche Bauformen sich im Heck durchgesetzt haben
Bei Leitwerken gibt es keine einzige „beste“ Lösung. Jede Bauform verschiebt den Kompromiss zwischen Stabilität, Widerstand, Gewicht, Bauaufwand und Steuergefühl. Für Modellflugzeuge ist das besonders spannend, weil sich kleine Unterschiede im Heck sofort im Flugbild zeigen.
| Bauform | Stärken | Schwächen | Typischer Einsatz |
|---|---|---|---|
| Normalleitwerk | Einfach, robust und gutmütig; leicht zu bauen und zu trimmen. | Nicht immer die kompakteste oder aerodynamisch eleganteste Lösung. | Trainer, Allrounder, viele Scale-Modelle. |
| T-Leitwerk | Das Höhenleitwerk liegt oft in vergleichsweise sauberer Anströmung. | Strukturell aufwendiger; im ungünstigen Fall anfälliger für tiefe Anstellwinkelprobleme. | Segler, Verkehrsflugzeug-Nachbauten, einige Jets. |
| Kreuzleitwerk | Guter Mittelweg zwischen normalem und hohem Leitwerk. | Weniger verbreitet, dadurch nicht immer erste Wahl im Baukasten. | Spezielle Verkehrs- und Geschäftsflugzeugmuster. |
| V-Leitwerk | Weniger Teile, oft etwas weniger Widerstand und ein aufgeräumtes Heck. | Höhe und Seite werden gemischt; die Abstimmung ist anspruchsvoller. | Segler, Sportmodelle, leichte RC-Konzepte. |
| Doppelleitwerk | Gute Gierwirkung, oft sinnvoll bei breitem Heck oder Propellerfreiheit. | Mehr Bauteile und mehr benetzte Fläche. | Twin-Boom-Konzepte, Militär- und Scale-Modelle. |
| Entenleitwerk | Andere Lastverteilung, gute Steuerwirkung, bei kluger Auslegung sehr interessant. | Die Auslegung ist sensibler, weil Vor- und Hauptfläche stark zusammenarbeiten müssen. | Spezialkonstruktionen, schnelle Muster, manche Experimentalmodelle. |
Ein Pendelruder ist dabei keine eigene Heckgeometrie, sondern eine Bauart, bei der die ganze Fläche bewegt wird. Das kann sehr direkt wirken, verlangt aber ein steifes, sauberes System. Für RC-Modelle würde ich die Form deshalb nie nach Optik auswählen, sondern nach Flugstil, Rumpfgeometrie und Bauaufwand. Die eigentliche Größe des Hecks ist die nächste Stellschraube, und die ist oft wichtiger als die Silhouette.
Warum Größe, Hebelarm und Schwerpunkt zusammengehören
Für die erste Auslegung hilft ein einfacher Denkrahmen: Fläche mal Hebelarm. In der Entwurfsarbeit spricht man vom Leitwerksvolumenbeiwert; er fasst zusammen, wie groß die Leitwerksfläche im Verhältnis zu Tragfläche und Hebelarm ist. Als grobe Orientierungswerte liegen viele Muster beim horizontalen Leitwerk etwa zwischen 0,5 und 1,0, beim vertikalen Leitwerk eher zwischen 0,03 und 0,08. Das sind keine Bastelrezepte, aber ein brauchbarer Rahmen, um Größenordnungen einzuordnen.
| Kennwert | Grobe Orientierung | Praktische Bedeutung |
|---|---|---|
| Horizontales Leitwerksvolumen | etwa 0,5 bis 1,0 | Bestimmt, wie gut das Modell die Nicklage stabilisiert und trimmbar bleibt. |
| Vertikales Leitwerksvolumen | etwa 0,03 bis 0,08 | Bestimmt, wie ruhig das Modell um die Hochachse läuft und wie sauber es Richtung hält. |
| Hebelarm des Leitwerks | oft grob um die halbe Rumpflänge | Ein langer Hebelarm erlaubt kleinere Flächen und macht das Heck wirksamer. |
Der Schwerpunkt darf dabei nie isoliert betrachtet werden. Liegt er zu weit vorn, verlangt das Flugzeug permanent Höhenruderausschlag und das Leitwerk arbeitet ständig gegen die Lage. Liegt er zu weit hinten, wird das Modell zwar oft agiler, aber auch deutlich empfindlicher und im Grenzbereich unberechenbarer. Wenn ein Modell nur mit viel Trimmung sauber fliegt, prüfe ich zuerst Schwerpunkt und Einstellwinkeldifferenz, kurz EWD, also den Winkelunterschied zwischen Tragfläche und Höhenleitwerk. Erst danach gehe ich an Mischungen oder Elektronik.
Was im RC-Modell besonders kritisch ist
Im Modellbau kommen zu den aerodynamischen Fragen immer noch Bauqualität und Materialverhalten dazu. Ein Leitwerk kann auf dem Papier perfekt aussehen und im Flug trotzdem Probleme machen, wenn es zu weich, zu schwer oder schlecht angelenkt ist. Genau dort liegen die typischen Unterschiede zwischen einem Modell, das nur fliegt, und einem Modell, das sich wirklich sauber anfühlt.
- Steifigkeit ist Pflicht, weil schon wenig Flex am Heck zu flatternden Rudern führen kann.
- Saubere Anlenkung ist entscheidend, denn Spiel im Gestänge wird am Heck sofort als Unruhe sichtbar.
- Gewicht am Heck kostet doppelt, weil es oft vorne Ballast erzwingt und damit das Gesamtgewicht erhöht.
- Symmetrie muss stimmen, sonst zieht das Modell im Geradeausflug dauerhaft zur Seite oder nach oben und unten weg.
- Anströmung spielt eine große Rolle, etwa bei Propellerstrahl, Pusher-Konzepten oder T-Leitwerken.
- Ruder-Mischung muss sauber programmiert sein, besonders beim V-Leitwerk, sonst bekommt man unerwartete Kopplungen zwischen Höhe und Seite.
Gerade bei kleinen, schnellen Modellen ist ein bisschen Spiel nicht nur „unschön“, sondern ein echtes Risiko. Wenn das Heck flattert oder das Modell in bestimmten Geschwindigkeiten nervös wird, ist das meist kein Trimmdetail, sondern ein Strukturthema. Damit landet man schnell bei den klassischen Fehlern, die sich im Grunde alle vermeiden lassen.
Die häufigsten Fehler beim Auslegen und Einstellen
Ich unterscheide beim Leitwerk meist zwischen Konstruktionsfehlern und Einstellfehlern. Konstruktionsfehler machen das Modell von Anfang an schwer beherrschbar, Einstellfehler sorgen dafür, dass es nur mit unnötiger Trimmung einigermaßen fliegt. Beides kann man relativ nüchtern prüfen.
| Fehler | Woran ich ihn erkenne | Was ich zuerst prüfe |
|---|---|---|
| Leitwerk zu klein oder Hebelarm zu kurz | Das Modell wirkt nervös, braucht viel Ruderausschlag und beruhigt sich nach Störungen schlecht. | Heckgeometrie, Flächengröße und Hebelarm im Verhältnis zum Flügel. |
| Zu weiche Struktur | Ruder reagieren verzögert, im Schnellflug entsteht Unruhe oder Flattern. | Steifigkeit von Flosse, Rudern, Scharnieren und Anlenkung. |
| Falsche Einstellwinkel | Das Modell braucht ständig Höhe oder Tiefe, obwohl der Schwerpunkt passt. | Montagewinkel von Tragfläche und Leitwerk sowie die EWD. |
| Schwerpunkt zu weit vorn oder hinten | Zu viel Trimm, schlechte Landeeigenschaften oder nervöses Abkippen. | Gewichtsverteilung, Akku-Position und Flugzeugbalance. |
| Spiel in den Rudern | Unsaubere Mitte, Schwingen um die Neutralstellung, wenig Präzision. | Ruderhörner, Gestänge, Servogetriebe und Scharniere. |
| Falsch gemischtes V-Leitwerk | Höhen- und Seitenkommandos fühlen sich „verdreht“ oder unlogisch an. | Mischer, Ausschlagsrichtung und Servowege im Sender. |
Wenn ein Modell dauernd nach oben oder unten getrimmt werden muss, suche ich den Fehler nie zuerst in der Fernsteuerung. Meist steckt die Ursache in Geometrie, Schwerpunkt oder der Anordnung des Hecks. Genau deshalb lohnt sich die Frage, welche Leitwerkslösung für welchen Einsatz überhaupt sinnvoll ist.
Welche Leitwerkslösung ich für welchen Einsatz wählen würde
Für die Praxis im RC-Modellbau würde ich nicht nach der theoretisch elegantesten Form entscheiden, sondern nach dem Einsatzprofil. Ein gutmütiger Trainer braucht etwas anderes als ein leichter Segler oder ein schnelles Scale-Modell. Die folgende Einordnung ist kein Dogma, aber eine robuste Faustregel.
| Einsatz | Sinnvolle Lösung | Warum ich sie dafür bevorzuge |
|---|---|---|
| Einsteiger- und Schulmodell | Normalleitwerk | Einfach, leicht zu verstehen und unkritisch bei Bau und Reparatur. |
| Thermiksegler | T- oder V-Leitwerk | Je nach Konzept gute Anströmung, saubere Hecklinie und oft günstiger Widerstand. |
| Sport- und Kunstflugmodell | Normalleitwerk oder stabiles Pendelruder-Konzept | Direkte Steuerung, klare Rückmeldung, gut kontrollierbares Fluggefühl. |
| Pusher, Twin-Boom oder Heckantrieb | Doppelleitwerk oder V-Leitwerk | Gibt dem Propeller oder Schubstrang den nötigen Freiraum und hält das Heck kompakt. |
| Scale-Modell | Vorbildgerechtes Leitwerk mit sauberer technischer Kontrolle | Die Optik zählt, aber nur, wenn Schwerpunkt, Steifigkeit und Ruderwege trotzdem stimmen. |
Wenn ich ein Modell baue, das vor allem zuverlässig und gutmütig fliegen soll, lande ich erstaunlich oft wieder beim normalen Leitwerk. Wenn ich dagegen Verpackung, Widerstand oder spezielle Rumpfformen optimieren muss, wird die Geometrie spannender. Am Ende zählt aber immer dieselbe Frage: Passt das Heck wirklich zum restlichen Flugzeug?
Was ich vor dem Erstflug am Heck doppelt prüfe
Der letzte Check am Leitwerk spart oft den ersten großen Frust in der Luft. Ich gehe vor dem Erstflug immer dieselbe Reihenfolge durch, weil sich damit die meisten Probleme schon am Boden finden lassen.
- Symmetrie links und rechts prüfen, damit das Modell nicht von Anfang an schief trimmt.
- Ruder neutrale Stellung kontrollieren, besonders nach Transport oder Montage.
- Freien Lauf der Anlenkung testen, damit nichts klemmt oder unter Last wandert.
- Schwerpunkt erneut messen, wenn am Heck noch etwas verändert wurde.
- Richtige Ausschlagsrichtung prüfen, vor allem bei V-Leitwerk und gemischten Funktionen.
- Steifigkeit des Hecks fest kontrollieren, weil lose Klebungen oder weiche Rohre später teuer werden.
Ein gutes Leitwerk fällt im Flug kaum auf. Genau das ist das Ziel: Das Modell soll nicht gegen das Heck arbeiten, sondern vom ersten Meter an ruhig, sauber und berechenbar fliegen. Wer das Leitwerk als Teil des Gesamtsystems versteht, trifft beim Bauen, Einstellen und Fliegen deutlich bessere Entscheidungen.
