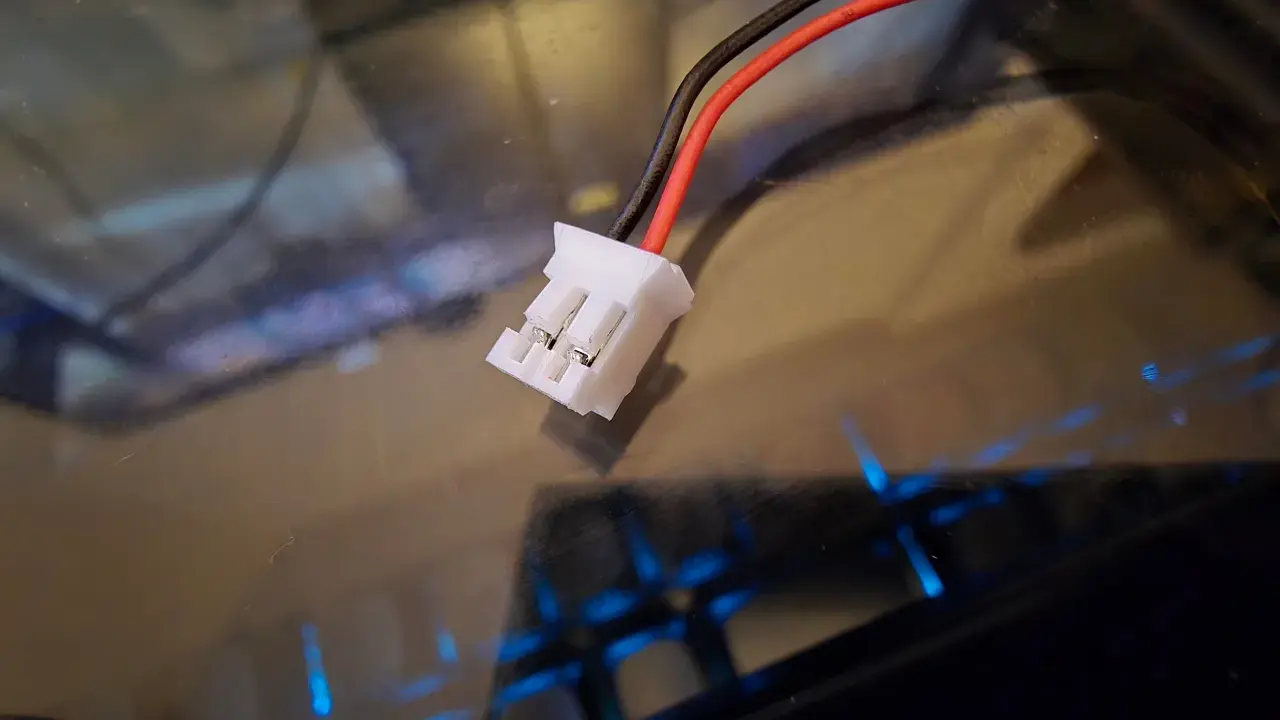

Der JST-BEC-Stecker wirkt unscheinbar, entscheidet im RC-Aufbau aber oft darüber, ob Empfänger, Servos und BEC sauber zusammenarbeiten. In diesem Artikel ordne ich den Anschluss technisch ein, zeige die typischen Einsatzfälle in Flugmodell, Auto, Schiff und Drohne und erkläre, worauf ich bei Polung, Belastbarkeit und Kompatibilität achte. So lässt sich schnell entscheiden, ob diese Lösung für das eigene Setup wirklich passt.
Die wichtigsten Punkte auf einen Blick
- Gemeint ist in der Praxis meist die RCY-Serie von JST, also ein kompakter 2-poliger Wire-to-Wire-Anschluss für den BEC-Zweig.
- JST gibt für die RCY-Ausführung 2,5 mm Pitch, bis 3 A mit AWG 22 und AWG 28 bis 22 als passenden Leitungsbereich an.
- Der Stecker wird vor allem dort genutzt, wo ein externes oder integriertes BEC Empfänger und Servos versorgt.
- Viele Verwechslungen entstehen, weil im Handel pauschal von „JST“ gesprochen wird, obwohl unterschiedliche JST-Familien gemeint sind.
- Für hohe Hauptströme ist der Anschluss nicht gedacht; sinnvoll ist er vor allem auf der Versorgungs- und Empfangerseite.
Was hinter dem BEC-Stecker steckt
Technisch gemeint ist meist der JST-RCY, also ein kompakter 2-poliger Wire-to-Wire-Stecker mit Friktionsrastung. JST beschreibt die Serie als platzsparend, flach und mit einem 2,5-mm-Raster; in der RC-Praxis hat sich dafür die Bezeichnung BEC-Stecker eingebürgert, weil er an der Versorgung eines Battery Eliminator Circuit sitzt. Ein BEC ersetzt den separaten Empfängerakku und liefert die nötige Spannung für Empfänger und Servos direkt aus dem Antriebs- oder Flugakku.
Das ist genau der Punkt, an dem viele Einsteiger die Sache falsch einordnen: Der Stecker selbst „macht“ kein BEC, sondern verbindet nur den Strompfad. Entscheidend ist also nicht der Name allein, sondern die Frage, welche Spannung und welcher Strom darüber tatsächlich laufen sollen.
| Eigenschaft | RCY / BEC-Stecker | Warum das im Modell wichtig ist |
|---|---|---|
| Bauform | 2-polig, wire-to-wire, kompakt | Passt gut in enge Rümpfe, kleine Chassis und saubere Kabelbäume |
| Raster | 2,5 mm | Definiert die passende Gegenhälfte |
| Strom | Bis 3 A bei AWG 22 | Reicht für viele Empfänger- und BEC-Zuleitungen, nicht für Hauptantriebe |
| Leitungsbereich | AWG 28 bis 22 | Zu dünne oder unpassende Leitungen verschlechtern die Reserve |
| Temperaturbereich | -25 bis +85 °C | Für typische RC-Umgebungen gut geeignet |
Damit ist klar, warum der Anschluss so oft in kleinen und mittelgroßen RC-Setups auftaucht. Im nächsten Schritt geht es darum, wo er praktisch passt und wo ich ihn bewusst meide.
Wo er im RC-Alltag wirklich Sinn ergibt
Ich nutze diese Steckerlösung vor allem dort, wo ein kompakter, verpolungssicherer Versorgungsanschluss gebraucht wird. Typische Fälle sind externe UBECs, Empfängerakkus, kleine Lichtmodule, Scale-Zubehör oder die Versorgung eines Empfängers direkt aus einem 2S-LiPo, sofern der Empfänger und die Servos dafür ausgelegt sind. Gerade in Flugmodellen zählt jeder Millimeter, und der flache Aufbau des RCY-Anschlusses ist dann ein echter Vorteil.
In der Praxis sieht das je nach Modell so aus:
- Flugmodell für Empfänger- und Servoversorgung, wenn wenig Bauraum vorhanden ist.
- RC-Cars bei kleineren Empfängerakkus, Lichtsystemen oder einfachen BEC-Zuleitungen.
- Boote für trockene Innenmontage mit sauberer Zugentlastung.
- Drohnen und Micro-Setups dort, wo ein leichter Zweipol-Anschluss ausreicht.
Der praktische Vorteil liegt nicht nur in der Größe, sondern auch in der klaren Funktion: Dieser Stecker gehört auf die Versorgungsseite, nicht an den Hauptstrompfad eines kräftigen Antriebs. Für sehr stromhungrige Setups ist das die falsche Baustelle. Genau deshalb lohnt sich der Blick auf die richtige Ausführung, denn im Handel werden dieselben Teile oft unterschiedlich benannt.
So erkennst du die richtige Ausführung
Die häufigste Fehlerquelle ist die Namensverwirrung. Im Shop steht oft nur „JST“, im RC-Kontext ist aber meistens die RCY-Serie gemeint. Ich prüfe deshalb immer drei Dinge: Steckerfamilie, Polung und Leitungsquerschnitt. Wenn nur einer davon nicht passt, wird aus einem kleinen Detail schnell ein unnötiger Umbau.
Wichtig ist außerdem die Frage nach der Gegenhälfte. Die RCY-Serie ist als Steckpaar ausgelegt, also nicht als beliebiger Universalkontakt. Das ist gut für die Sicherheit, aber nur dann, wenn beide Seiten wirklich zusammengehören und korrekt gecrimpt oder sauber konfektioniert sind.
Worauf ich vor dem Kauf achte
- Serie: RCY statt unspezifisch „JST“.
- Polzahl: 2-polig, nicht mit Balance- oder Servoanschlüssen verwechseln.
- Leitung: AWG 28 bis 22 beziehungsweise etwa 0,08 bis 0,33 mm².
- Belastung: 3 A sind nur mit passender Leitung die sinnvolle Obergrenze.
- Bauhöhe: Mated ist die Lösung sehr flach, mit rund 4,0 mm Höhe und 23,3 mm Gesamtlänge.
Lesen Sie auch: Jeti DS-24 II - Lohnt sich der Premium-Sender wirklich?
Warum die Polung nicht banal ist
Der Stecker ist mechanisch so geformt, dass er sich nicht beliebig verdreht einsetzen lässt. Das schützt vor vielen Fehlern, ersetzt aber keine Kontrolle mit dem Multimeter. Ich prüfe vor dem ersten Einschalten immer noch einmal Plus und Minus, denn ein falsch konfektioniertes Kabel bleibt trotz Steckerkodierung falsch. Das gilt besonders dann, wenn ein vorgefertigter Kabelsatz verlängert oder umgelötet wurde.
Wenn diese Punkte sitzen, bleibt noch die Frage, ob der BEC-Anschluss wirklich die beste Wahl ist oder ob ein anderer RC-Stecker im Setup mehr Sinn ergibt.
JST oder andere RC-Stecker
Der größte Denkfehler ist, alle JST-Anschlüsse in einen Topf zu werfen. JST ist der Hersteller, nicht die konkrete Anwendung. Für RC-Elektronik spielt die genaue Serie die entscheidende Rolle, und genau deshalb lohnt der Vergleich mit anderen gängigen Steckern.
| Steckertyp | Typische Rolle | Wann ich ihn nehme | Warum er nicht mit dem BEC-Stecker verwechselt werden sollte |
|---|---|---|---|
| RCY / BEC | 2-polige Versorgung für BEC und Empfängerzubehör | Kompakte RC-Setups, externe BECs, kleine Akkupacks | Für Stromversorgung gedacht, aber nicht für den Hauptantrieb |
| Servo- oder JR-Stecker | Signal-, Plus- und Minusleitung zum Empfänger | Servos, Empfängerkanäle, Telemetrie | Andere Polzahl und andere Aufgabe im System |
| JST-XH oder ähnliche Balance-Stecker | Zellenbalancierung beim LiPo | Beim Laden und Überwachen einzelner Zellen | Kein Laststecker für die normale Versorgung |
| XT30, XT60 oder T-Plug | Hauptstrom für Antriebssysteme | Motorstrom, ESC, leistungsstarke Akkupacks | Deutlich robuster für hohe Ströme und deshalb andere Liga |
Für mich ist die Regel einfach: Wenn der Stecker Empfänger, BEC oder leichtes Zubehör versorgt, ist der RCY-Bereich plausibel. Wenn ein Antrieb mit hohen Spitzenströmen daran hängt, ist das der falsche Anschluss. Genau an dieser Stelle werden im Modellbau die meisten Fehlkäufe produziert, weil der Name zu allgemein und die Anwendung zu unterschiedlich ist.
Montage ohne Ärger
Beim Einbau zählt saubere Praxis mehr als theoretische Perfektion. JST sieht für die RCY-Serie Crimptechnik vor, und das ist auch die robusteste Lösung. Im Hobbybereich sind fertige Kabel mit angelöteten Leitungen jedoch oft die vernünftigere Wahl, weil sie reproduzierbar sind und ohne Spezialwerkzeug funktionieren. Ich greife zu vorgefertigten Leitungen, wenn es schnell und zuverlässig gehen soll, und crimpte selbst nur dann, wenn ich wirklich viele identische Anschlüsse brauche.
- Leitung passend wählen: Für die Serie nur AWG 28 bis 22 einsetzen.
- Polung markieren: Vor dem Crimpen oder Löten Plus und Minus eindeutig festlegen.
- Kontakt mechanisch entlasten: Schrumpfschlauch oder Zugentlastung vorsehen.
- Kontakt prüfen: Mit dem Multimeter auf Durchgang und Polung testen.
- Erst dann belasten: Unter Last schauen, ob der Stecker und die Leitung warm werden.
Die typischen Fehler sind immer ähnlich: falsche JST-Familie bestellt, zu dünne Leitung gewählt, Plus und Minus vertauscht oder den Stecker als Ersatz für einen Hauptstromanschluss missbraucht. Besonders bei digitalen Servos mit höheren Spitzenlasten kann eine zu knappe Reserve schnell auffallen. Dann hilft kein schöner Schrumpfschlauch mehr, sondern nur ein sauber dimensionierter Versorgungsweg.
Wenn diese Punkte sitzen, ist der kleine Stecker kein Ärgernis mehr, sondern ein verlässliches Bauteil im gesamten Strompfad. Im letzten Schritt ziehe ich das für den Modellalltag noch einmal knapp zusammen.
Die kleine Wahl, die im RC-Aufbau viel Ärger verhindert
Der praktische Wert des JST-RCY liegt für mich in seiner Mischung aus geringer Baugröße, klarer Steckrichtung und ausreichender Reservierung für typische BEC-Anwendungen. Wer ihn als das versteht, was er ist, trifft schnell die richtige Entscheidung: gut für Empfänger, UBEC und leichte Zusatzverbraucher, nicht gedacht für dicke Motorströme.
Mein Kurzrat für den Kauf ist deshalb simpel: nicht nur nach dem Namen gehen, sondern nach Serie, Polzahl, Leitungsquerschnitt und realem Strombedarf. Wer diese vier Punkte prüft, spart sich in der Praxis fast immer Nacharbeit. Und genau das macht im RC-Bereich oft den Unterschied zwischen „funktioniert irgendwie“ und einem sauberen, dauerhaft zuverlässigen Aufbau.
