Futaba-Servoanschluss richtig verstehen und sicher belegen

Bei RC-Modellen entscheidet ein scheinbar kleiner Anschluss oft darüber, ob ein Aufbau sauber läuft oder später unnötig Zeit frisst. Beim Futaba-Servoanschluss geht es nicht nur um die Form des Steckers, sondern vor allem um die richtige Polarität, das passende Signal und eine Verbindung, die Vibrationen, Lastwechsel und im Idealfall auch etwas Feuchtigkeit aushält. In diesem Artikel ordne ich ein, was dieser Anschluss im Futaba-Umfeld wirklich ist, wie S.BUS und S.BUS2 dazu passen, woran ich gute Adapter erkenne und welche Fehler in Flugmodell, Auto und Boot immer wieder auftreten.

Was mit dem Futaba-Anschluss im RC-Bereich gemeint ist

Im RC-Alltag steht der Begriff meist für die bekannte 3-polige Servo- und Empfängerfamilie. Ich trenne dabei immer zwischen der mechanischen Steckform und dem Signal auf der Leitung: Ein Stecker kann ähnlich aussehen, aber etwas völlig anderes übertragen. Genau diese Unterscheidung spart später viel Fehlersuche, weil nicht jedes passende Kunststoffgehäuse auch elektrisch kompatibel ist.

Praktisch heißt das: Servos, Empfänger, Regler-Impulsleitungen und manche Bus-Verbindungen nutzen dieselbe Grundidee aus Signal, Plus und Minus. Erst wenn man Anschlussart, Protokoll und Versorgung zusammen betrachtet, lässt sich sicher entscheiden, ob ein Kabel direkt passt oder nur mechanisch passt.

Wenn diese Trennung sitzt, wird auch die Belegung im nächsten Schritt deutlich einfacher.

Pinbelegung und Polarität sauber prüfen

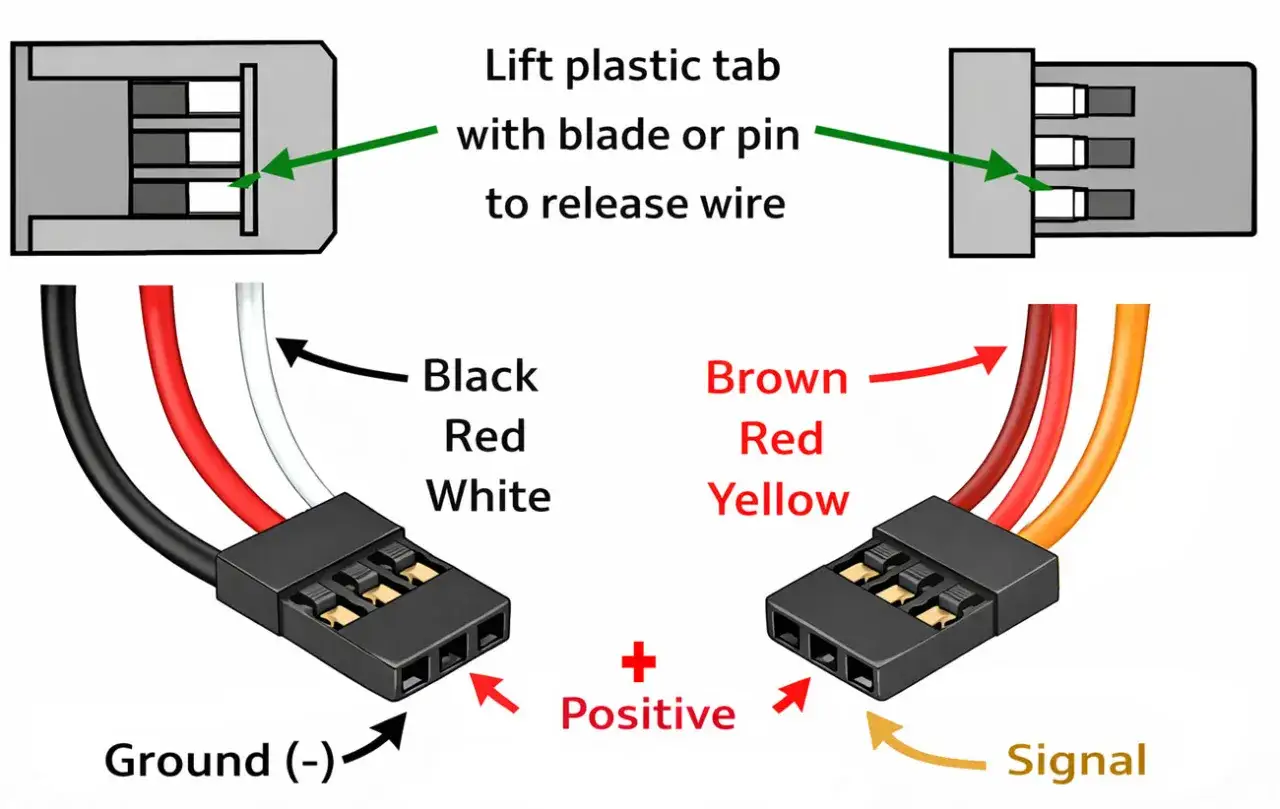

Die Belegung ist im Kern simpel, aber im Modellbau genau deshalb wichtig. Das Signal liegt meist auf orange, weiß oder gelb, Plus auf rot und Minus auf braun oder schwarz. Ich verlasse mich trotzdem nie nur auf die Farbe, weil Adapter, Verlängerungen und Eigenbauten da gern abweichen.

• Signal: meist orange, weiß oder gelb.
• Plus: meist rot.
• Minus: meist braun oder schwarz.

Die Rastung im Steckergehäuse hilft beim Einstecken, aber sie verhindert keinen Verdrahtungsfehler in einem Adapter oder Verlängerungskabel. Gerade bei Akku- und ESC-Anschlüssen prüfe ich deshalb immer die Markierung am Empfänger oder am Kabel selbst. Ein falsch gepolter Anschluss kann den Empfänger beschädigen, und ein nicht vollständig eingesteckter Stecker wird durch Vibrationen schnell zum Ausfallrisiko. Schon ein leicht lockerer Kontakt erhöht den Übergangswiderstand, also den zusätzlichen elektrischen Widerstand an der Kontaktstelle.

Wer die Belegung sauber im Griff hat, kann im nächsten Schritt viel entspannter zwischen den verschiedenen Futaba-Signalarten unterscheiden.

Futaba, S.BUS und S.BUS2 sind nicht dasselbe

Bei Futaba taucht schnell die nächste Verwechslung auf: Gleiches oder ähnliches Gehäuse bedeutet nicht automatisch gleiches Signal. Ich behandle PWM, S.BUS und S.BUS2 deshalb als unterschiedliche Ebenen mit eigener Logik. Das ist wichtig, weil im Empfänger je nach System nicht nur der Stecker, sondern auch der Port und die erwartete Signalart zählen.

Die Herstellerlogik ist hier ziemlich klar: Konventionelle Servos gehören nicht einfach an S.BUS- oder S.BUS2-Ports, und umgekehrt passt nicht jedes Bus-Gerät an jeden klassischen Empfängerausgang. Ich finde das wichtig, weil viele Probleme nicht vom Stecker selbst kommen, sondern davon, dass das falsche System an der richtigen Buchse hängt. Bei vielen Empfängern liegt die Versorgung zudem im Bereich von 4,8 bis 7,4 V, aber ich prüfe immer die Daten des konkreten Empfängers und des jeweiligen Servos.

Wer diesen Unterschied versteht, spart sich unnötige Adapterkäufe und Fehlversuche.

Wann Adapter, Verlängerungen und Y-Kabel sinnvoll sind

Adapter, Verlängerungen und Y-Kabel sind kein Fehler, aber sie sollten eine klare Aufgabe haben. Ich setze sie nur dort ein, wo sie den Aufbau wirklich vereinfachen: bei Flächenservos, bei engen Rümpfen, bei einer sauberen Aufteilung von zwei identisch arbeitenden Servos oder wenn der Empfänger sonst unter Zug steht.

• Verlängerung, wenn das Kabel nur zu kurz ist.
• Y-Kabel, wenn zwei Servos dieselbe Funktion fahren sollen.
• Hub oder Verteiler, wenn mehrere Servos zentral versorgt werden müssen.
• Adapter, nur wenn beide Seiten eindeutig belegt sind.

Jede zusätzliche Steckverbindung bringt eine weitere Fehlerstelle und damit mehr Übergangswiderstand mit sich. Das ist der elektrische Widerstand an der Kontaktstelle; er bleibt oft unauffällig, bis Strom, Vibration oder Feuchtigkeit dazukommen. In der Praxis heißt das für mich: so kurz wie möglich, so lang wie nötig, und bei der Stromverteilung lieber eine saubere Lösung als drei billige Zwischenstücke.

Gerade bei größeren Modellen mit mehreren Servos ist ein eigener Stromverteiler oder ein Hub mit ausreichender Belastbarkeit oft die robustere Wahl.

Die häufigsten Fehler, die ich in der Praxis sehe

Die meisten Fehler an diesen Anschlüssen sind banal und deshalb gefährlich. Sie wirken klein, aber im Betrieb sorgen sie für Aussetzer, die man später gern der Elektronik zuschreibt.

• Stecker nicht ganz eingerastet: Vibrationen lösen die Verbindung nach und nach.
• Falsche Polarität: besonders kritisch bei Akku- oder ESC-Anschlüssen.
• Falscher Port: zum Beispiel ein konventionelles Servo an einem Bus-Ausgang.
• Zu viel Zug am Kabel: der Stecker sitzt, das Kabel arbeitet aber ständig.
• Feuchtigkeit oder Schmutz: vor allem bei Booten und nassen Einsätzen ein echter Kontaktkiller.

Ich prüfe deshalb immer zweimal: einmal beim Aufbau und einmal vor dem ersten Belastungstest. In einem Flugmodell bedeutet das den Ruderweg ohne Propeller, im Auto den Lenkeinschlag auf dem Ständer und im Boot einen kurzen Trockenlauf, bevor das Modell ins Wasser geht.

So lassen sich viele Ausfälle verhindern, bevor sie überhaupt nach Elektronik aussehen.

So bewerte ich den Anschluss je nach Modelltyp

Je nach Modelltyp gewichte ich den Anschluss anders. Die Technik bleibt dieselbe, aber die Belastung ist es nicht.

• Flugmodelle: Ich achte auf leichtes, sauberes Kabelmanagement und sichere Verbindungen in Flächen und Rumpf.
• RC Cars: Hier dominieren Vibration und Schmutz, deshalb müssen Stecker fest sitzen und das BEC genug Reserven haben.
• Boote: Feuchtigkeit, Kondenswasser und Korrosion sind die Hauptgegner; Schutzgehäuse und trockene Führung zählen mehr als Optik.
• Drohnen: Oft entscheidet nicht der Stecker, sondern das erwartete Protokoll im Flight Controller. Wenn dort S.BUS gefordert ist, hilft ein mechanisch passendes PWM-Kabel nicht weiter.

Diese Unterschiede klingen banal, machen in der Praxis aber den größten Teil der Qualität aus. Ein sauberer Anschluss ist selten die spektakuläre Lösung, dafür aber fast immer die günstigste Art, Ausfälle zu vermeiden.

Genau deshalb lohnt sich der Blick auf die letzten Checks vor dem Einschalten.

Drei Checks, die mir vor dem Einschalten die meisten Probleme ersparen

Bevor ich Strom draufgebe, gehe ich immer dieselbe kurze Liste durch. Sie ist simpel, aber sie fängt die Fehler ab, die später viel Zeit kosten.

• Ich prüfe die Belegung am Empfänger, nicht nur die Farbe des Kabels.
• Ich ziehe leicht am Stecker, um die Rastung und den Sitz zu kontrollieren.
• Ich teste ohne Last, also ohne Propeller, ohne Fahrbetrieb und ohne unnötigen Druck auf das Gestänge.

Wer diese drei Schritte konsequent macht, hat im RC-Alltag meist Ruhe: weniger Wackelkontakte, weniger Verwechslungen und deutlich weniger Fehlersuche an Stellen, an denen eigentlich nur ein Stecker richtig sitzen müsste.
