Brushless-Motor-Schema verstehen - Aufbau, Sensorik, Fehler

Ein brushless motor schema zeigt auf einen Blick, wie Rotor, Stator, Phasen und Regler zusammenarbeiten. Genau das ist im RC-Alltag entscheidend, weil ein bürstenloser Motor nur dann sauber läuft, wenn Verdrahtung, Kommutierung und Sensorik zusammenpassen. Ich gehe deshalb nicht nur den Aufbau durch, sondern auch, woran man ein gutes Schaltbild erkennt, welche Unterschiede zwischen sensored und sensorlos wichtig sind und welche Fehler ich beim Anschluss immer wieder sehe.

Wie ein bürstenloser Motor aufgebaut ist

Ich zerlege so ein System immer in vier Ebenen: mechanisch, elektrisch, steuerungstechnisch und praktisch im Modell. Mechanisch besteht der Motor aus Stator und Rotor; der Stator trägt die Wicklungen, der Rotor die Permanentmagnete. Elektrisch laufen im BLDC keine Bürsten über einen Kollektor, sondern drei Phasen, die der ESC nacheinander ansteuert.

In vielen Diagrammen tauchen die Phasen als U, V und W oder als A, B und C auf. Das ist nur die Benennung, nicht die Qualität des Motors. Entscheidend ist, dass die drei Wicklungen zueinander richtig verschaltet sind und der Regler die Magnetlage des Rotors kennt.

Lesen Sie auch: Brushless-Motor im RC - worauf es beim Setup wirklich ankommt

Stern- und Dreieckverschaltung im Schema

Manche Schaltbilder zeigen eine Stern- oder Dreieckverschaltung. Stern ist oft die ruhigere, alltagstaugliche Lösung, Dreieck kann bei gleicher Spannung höher drehen, zieht aber tendenziell mehr Strom. Ich würde diese Faustregel nie isoliert betrachten, sondern immer mit K v, Kühlung und ESC-Reserve zusammen lesen.

Im Modellbau sieht man davon meistens nur die äußeren Anschlussleitungen, nicht die interne Wicklungslogik. Wenn man diese Ebenen auseinanderhält, wird das eigentliche Schaltbild sofort lesbarer - genau dort setze ich im nächsten Schritt an.

So lese ich ein Schaltbild Schritt für Schritt

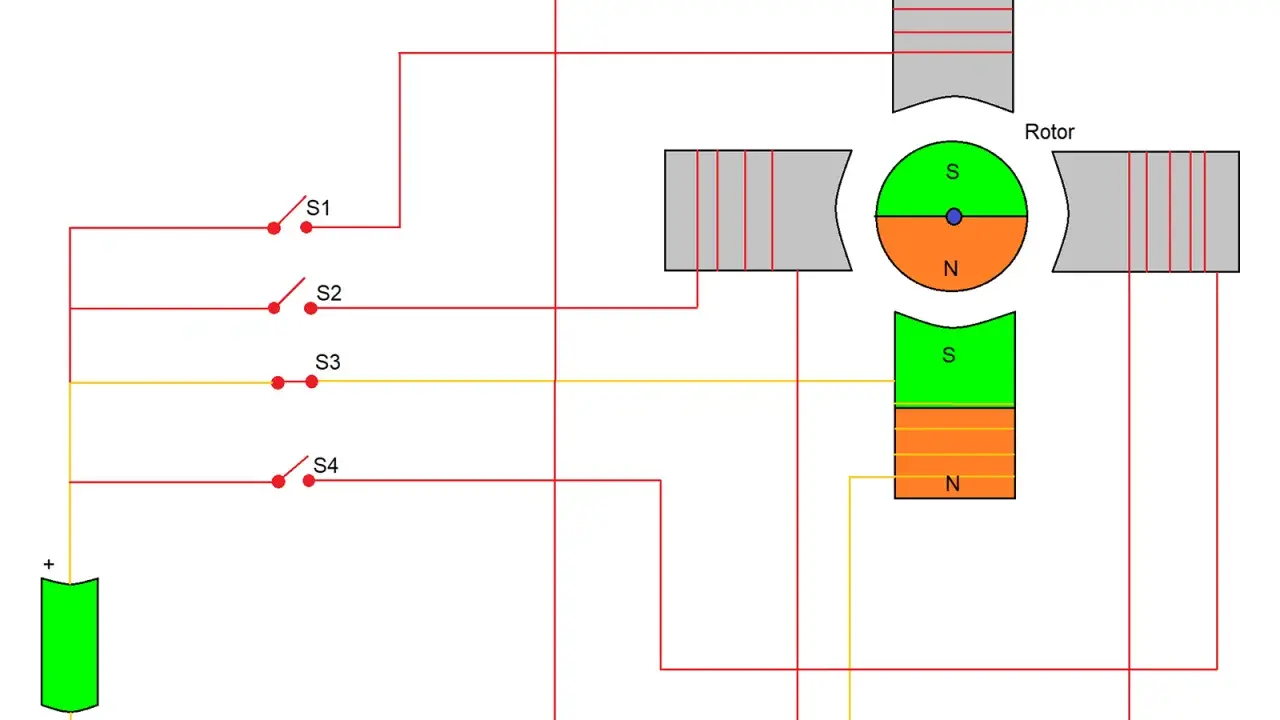

Ein sauberes Schaltbild liest man nicht von der Zeichnung her, sondern vom Energiefluss: Akku, ESC, Motorphasen, Sensoren. Genau dort trennt sich eine hilfreiche Darstellung von einer hübschen Grafik ohne Praxiswert.

1. Akku und Versorgung - zuerst prüfe ich die Eingangsspannung des Reglers. Sie muss zum geplanten LiPo-Paket passen, also etwa 2S, 3S, 4S oder mehr, je nach Antrieb.
2. ESC als Schaltzentrale - der Regler erzeugt aus der Gleichspannung eine dreiphasige Ansteuerung. Ohne ihn läuft ein BLDC nicht sinnvoll an.
3. Phasenleitungen - die drei dicken Leitungen gehen zum Motor. Ihre Bezeichnung kann wechseln, die Funktion bleibt gleich: Der ESC schaltet sie in der richtigen Reihenfolge.

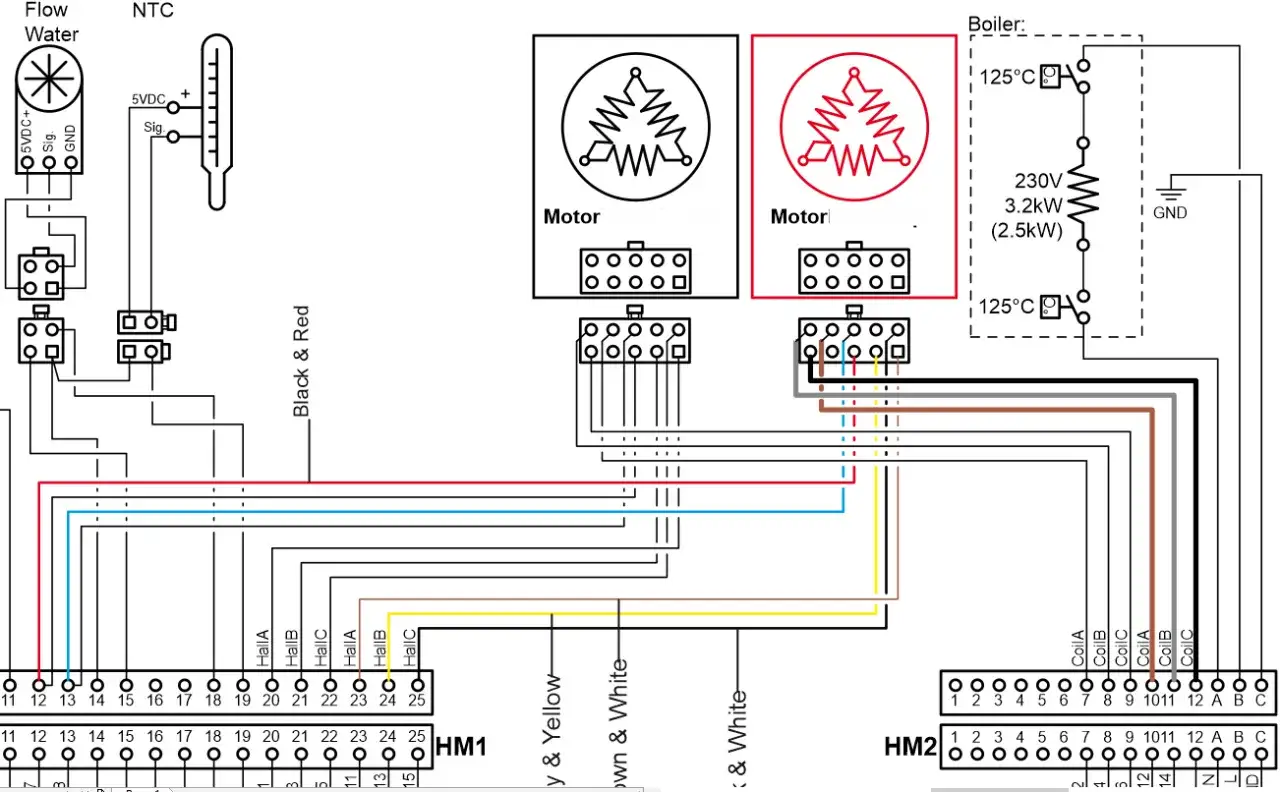

4. Sensorleitung - bei sensored Motoren kommt oft ein kleiner 5- oder 6-poliger Stecker dazu. Darüber liefert der Motor Signale zur Rotorlage.
5. Drehrichtung und Timing - im Schaltbild steckt oft schon der Hinweis, ob der Motor vorwärts oder rückwärts läuft und ob der Regler mit festem oder adaptivem Timing arbeitet.

Wenn im Plan nur drei Phasen zu sehen sind, ist das noch kein Sensorfehler. Viele sensorlose Systeme wirken auf den ersten Blick simpel, brauchen aber beim Start mehr Drehzahl oder einen sauber abgestimmten Regler. Für mich ist genau das der Punkt, an dem ein gutes Schema sofort Mehrwert liefert: Es zeigt, was elektrisch vorhanden ist und was der Regler erraten muss. Sobald dieser Unterschied klar ist, lohnt sich der Vergleich der beiden Betriebsarten.

Sensored oder sensorlos

Die wichtigste Frage ist für mich nicht, ob ein Motor bürstenlos ist, sondern ob er seine Rotorlage aktiv meldet oder ob der ESC sie aus der Gegen-EMK ableitet. Das entscheidet über Startverhalten, Feinfühligkeit, Gewicht und Verkabelung.

Die Sensoren sitzen dabei typischerweise um 120 elektrische Grad versetzt. Das klingt technisch, ist aber genau die Information, die der Regler braucht, um die sechs Schaltzustände im richtigen Moment zu setzen. Sensorlose Antriebe sparen diese Sensorik ein, verlangen dem ESC dafür bei niedriger Drehzahl mehr Arbeit ab. Wer das versteht, erkennt typische Verdrahtungsfehler schneller - und genau darum geht es im nächsten Abschnitt.

Typische Fehler beim Verdrahten und Abgleichen

In der Werkstatt sehe ich immer wieder dieselben Muster: Das System ist nicht grundsätzlich falsch, aber ein Detail passt nicht zusammen. Gerade bei BLDC-Antrieben reicht schon eine kleine Abweichung, damit der Motor rau läuft, warm wird oder gar nicht sauber hochdreht.

Ein Punkt wird oft falsch eingeschätzt: Bei sensored Systemen löst man ein Startproblem nicht automatisch durch das Tauschen zweier Phasen. Sensor- und Phasenlage müssen zusammenpassen, sonst stimmt die Kommutierung nicht. Erst wenn das sauber ist, lohnt der Blick auf die Daten des Motors selbst.

Welche Angaben ich aus dem Schema für die Auswahl ableite

Ein gutes Schema ist nicht nur eine Zeichnung zum Anschließen. Ich nutze es auch, um zu prüfen, ob Motor, Regler und Akku zusammen ein belastbares System ergeben. Die wichtigsten Punkte stehen oft nicht im Motiv, sondern zwischen den Leitungen.

• K v-Wert - sagt, wie schnell der Motor pro Volt drehen will. Er entscheidet nicht allein über Kraft, aber sehr stark über Drehzahl und Übersetzung.
• Spannungsbereich - wichtig für die Akkuwahl und für die Frage, ob der Motor in deinem Modell eher mit 2S, 3S, 4S oder mehr sinnvoll läuft.
• Stromaufnahme - ohne realistische Stromreserve wird aus einem guten Antrieb schnell ein heißer Antrieb. Ich plane beim ESC gern mit 20 bis 30 Prozent Reserve.
• Polzahl - beeinflusst das Laufgefühl und die elektrische Taktung. Besonders bei Outrunnern ist das relevant.
• Sensoranschluss - nur wichtig, wenn du wirklich präzise Starts oder niedriges Tempo brauchst. Sonst ist er oft überflüssig.
• Kühlung und Einbauraum - ein technisches Detail im Plan, das im Modell schnell über Erfolg oder Dauerstress entscheidet.

Ein Punkt wird oft falsch gelesen: hoher K v bedeutet nicht automatisch mehr Zugkraft. Für Drehmoment zählen Wicklungsdesign, Magnetstärke, Polzahl und die tatsächliche Last genauso mit. Genau deshalb schaue ich nie nur auf eine Kennzahl, sondern auf das Zusammenspiel im gesamten Antrieb. Das merkt man besonders deutlich, wenn man verschiedene RC-Anwendungen nebeneinanderlegt.

Was das im RC-Modell konkret bedeutet

Im RC-Bereich wird das Schaltbild erst dann wirklich nützlich, wenn es zum Einsatz passt. Ein Setup für ein Flugmodell denkt anders als ein Crawler oder ein Boot, obwohl die Grundlogik gleich bleibt.

• Flugmodelle - hier dominieren oft sensorlose Outrunner, weil Gewicht, Einfachheit und ein hoher Wirkungsgrad wichtiger sind als millimetergenaue Langsamfahrt. Ich achte vor allem auf Kühlung, Propellerlast und saubere Stromwerte.
• RC-Autos - für Bash und Speed reicht sensorlos oft völlig aus. Für Crawler und feines Anfahren bringt ein sensored System spürbar mehr Kontrolle, gerade bei sehr kleinen Drehzahlen.
• Boote - hier zählt neben Leistung vor allem die zuverlässige Abdichtung und die thermische Reserve. Ein im Schema sauber gezeichneter Motor ist nur halb so viel wert, wenn die Wärme nicht weg kann.
• Drohnen - bei Multicoptern ist die elektronische Regelung so schnell, dass sensorlose Konzepte in vielen Fällen die pragmatische Lösung bleiben. Entscheidend sind hier ruhiger Lauf, geringes Gewicht und ein ESC, der zur Motorcharakteristik passt.

Gerade bei Drohnen und schnellen Flugmodellen sehe ich oft denselben Denkfehler: Nicht der „beste“ Motor gewinnt, sondern der Antrieb, der zur Last, zur Geometrie und zum Regelbereich des ESC passt. Das lässt sich aus einem guten Schema besser ableiten als aus jeder Marketingbeschreibung. Vor dem ersten Probelauf prüfe ich deshalb noch einmal ganz bewusst die letzten Details.

Worauf ich vor dem ersten Lauf noch einmal genau schaue

Bevor ich einen neuen Antrieb zum ersten Mal laufen lasse, prüfe ich drei Dinge besonders streng: Stimmen Phasen und Sensorik, ist die Last realistisch, und hat der Regler genug Reserve für Dauerbetrieb? Wenn diese drei Punkte passen, ist die Wahrscheinlichkeit hoch, dass der Motor sauber hochläuft und nicht nur auf dem Tisch gut aussieht.

• Ich teste die Drehrichtung ohne Propeller, Schraube oder Luftschraube.
• Ich beobachte Strom und Temperatur nicht erst nach mehreren Minuten, sondern schon in den ersten Sekunden unter Last.
• Ich gleiche Kabel, Stecker und Befestigung gegen Vibrationen ab, weil mechanische Probleme später oft wie Elektronikfehler wirken.

Ein brauchbares Schaltbild hilft also nicht nur beim Verstehen, sondern auch beim schnellen Prüfen. Wer die drei Phasen, die Rotorlage und die Rolle des ESC einmal sauber liest, vermeidet die meisten typischen Fehler beim RC-Antrieb und trifft bessere Entscheidungen bei Auswahl, Aufbau und Abstimmung.
